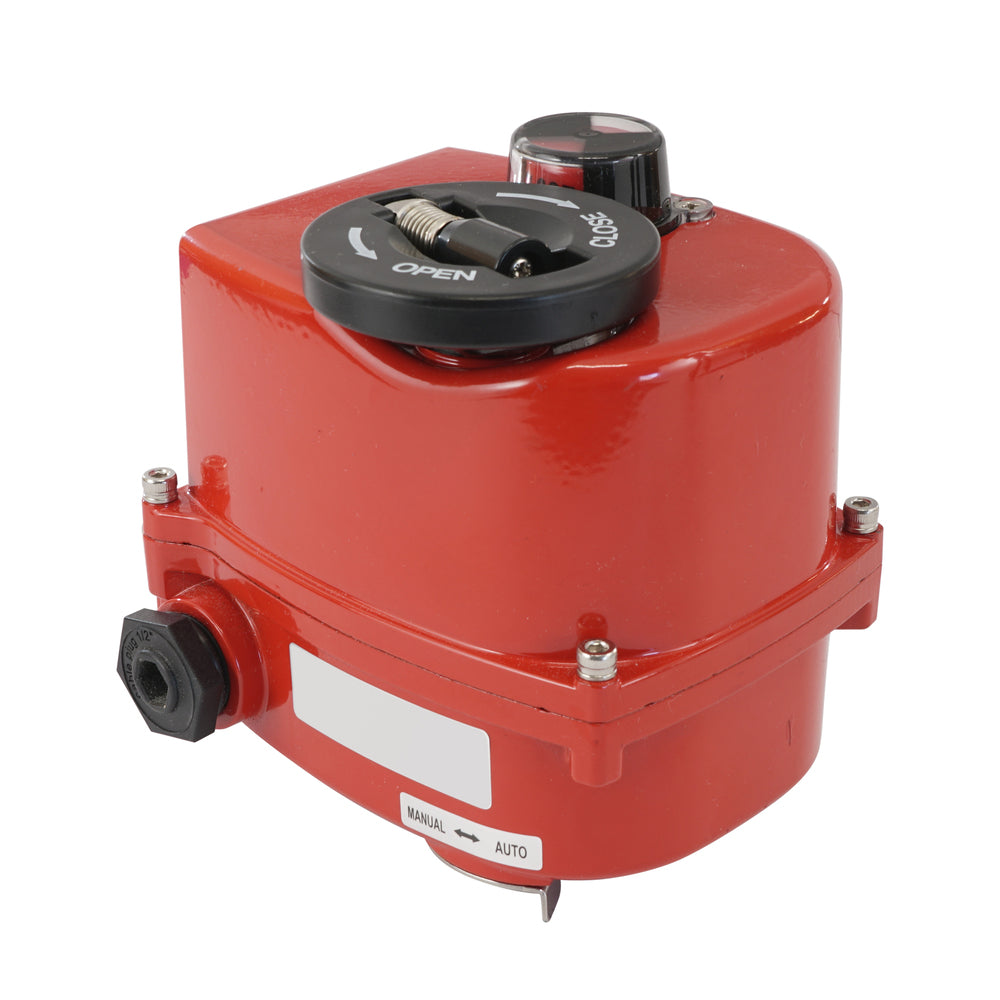

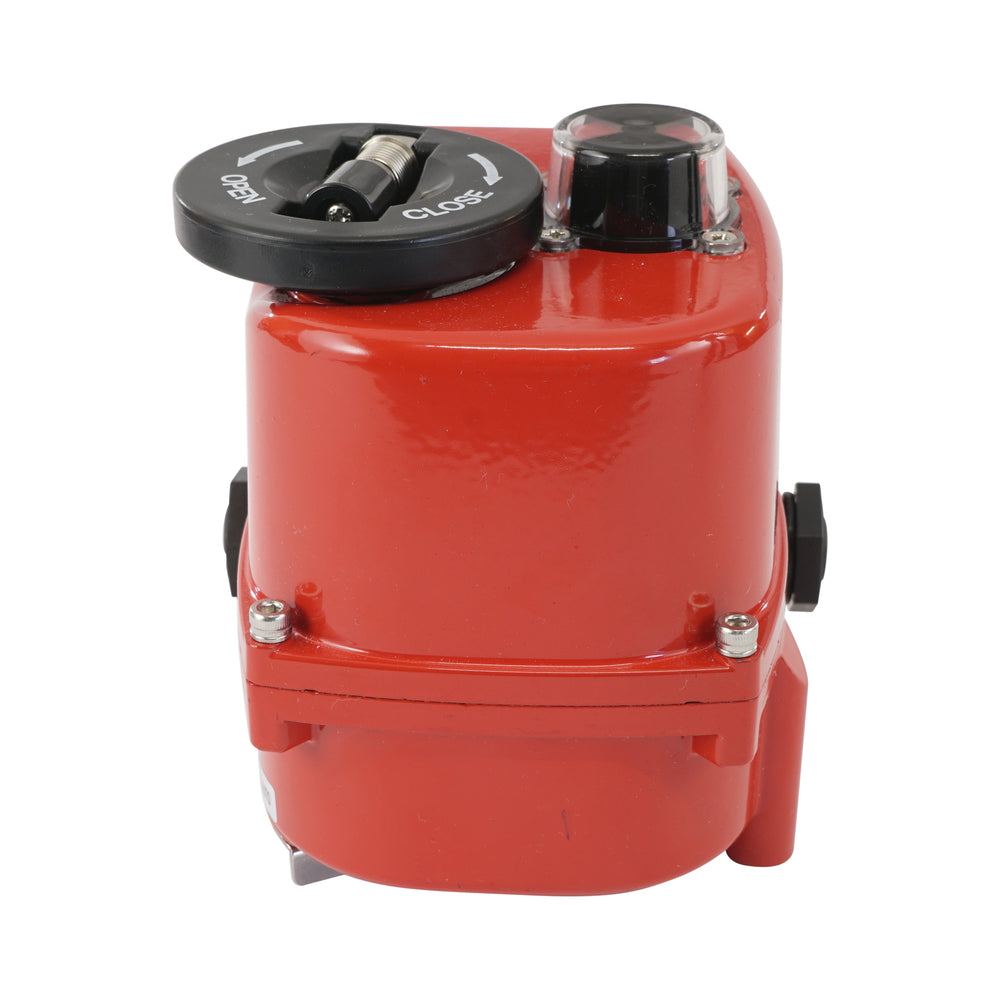

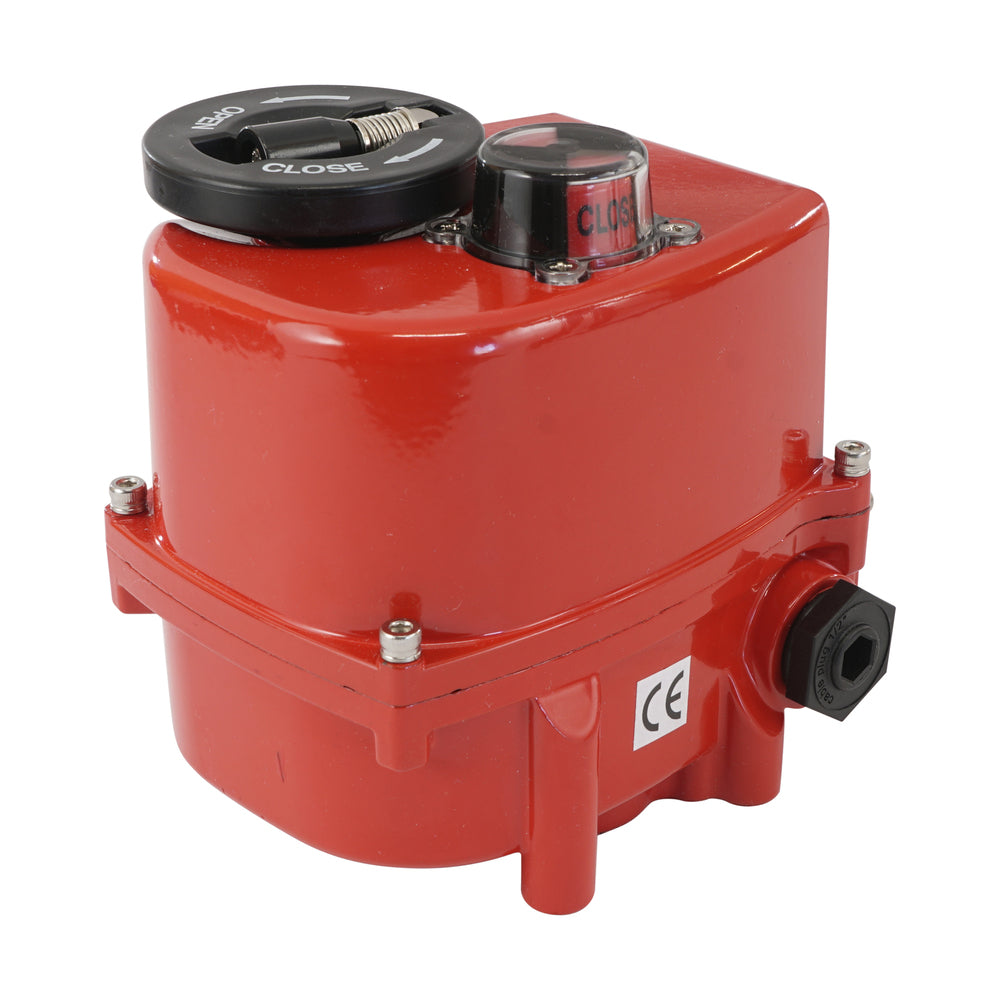

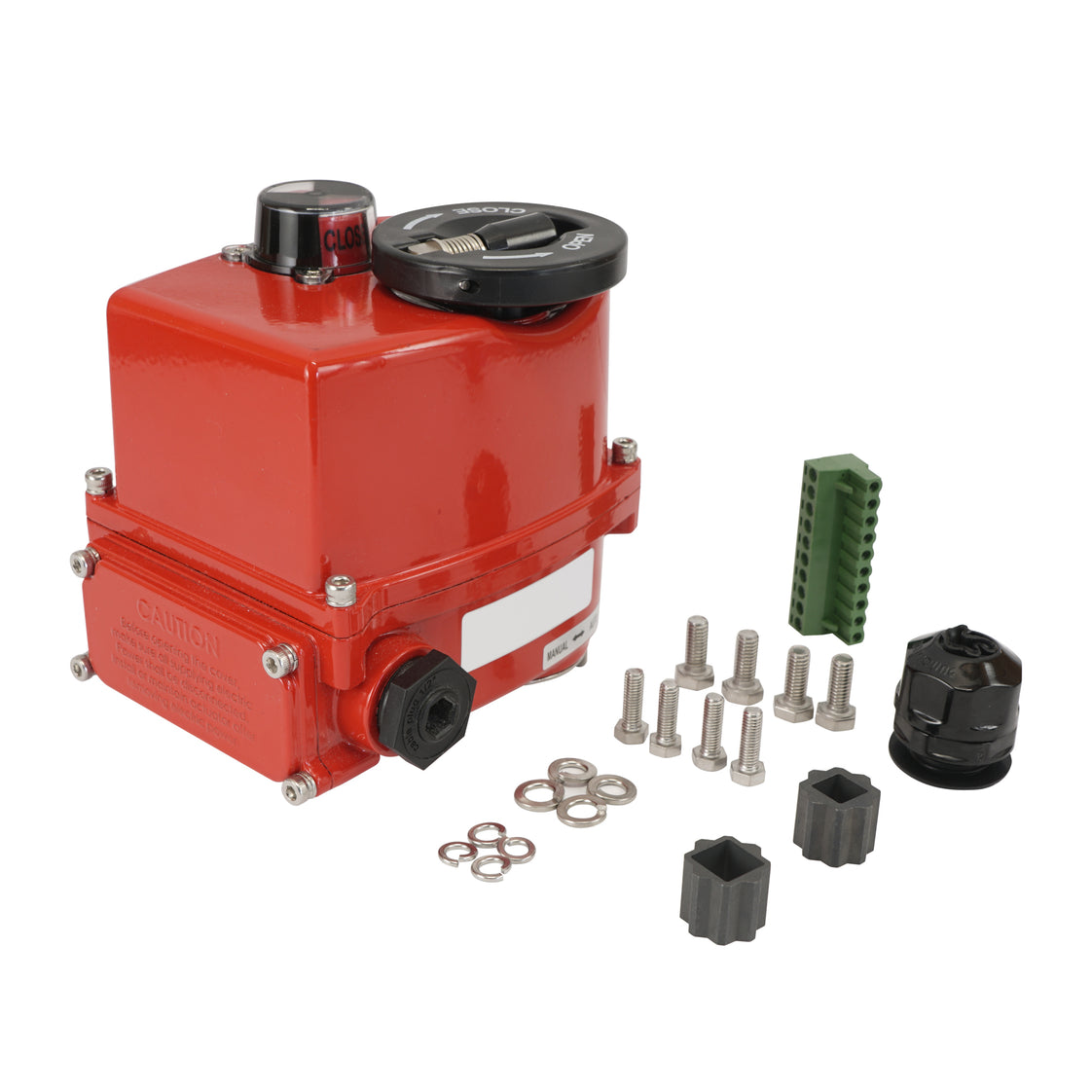

AG5 Modulerende Actuator 24 V AC/DC 40 Nm Koppel Met Handmatige Noodbediening
Deze modulerende elektrische actuator maakt het mogelijk om diverse kwartslag kleppen zoals vlinder- of kogelkranen te regelen. Deze actuator levert 40 Nm koppel en heeft een schakeltijd van 13 seconden met een voedingsspanning van 24 V AC/DC. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS), zodat de stand van de klep geregeld kan worden tussen de 0-90 graden met een stuursignaal van 4-20 mA (of 0-10V, 2-10V). Geschikt voor kleppen met een ISO 5211 F03, F05 en F07 flens. Duurzame aluminium behuizing, IP67 beschermingsgraad en geschikt voor een omgevingstemperatuur van -10 tot 50 °C.
- Normale prijs
- €622,91
- Normale prijs
- €514,80
Beschrijving
Deze modulerende elektrische actuator maakt het mogelijk om diverse kwartslag kleppen zoals vlinder- of kogelkranen te regelen. De actuator levert 40 Nm koppel (raadpleeg de handleiding voor losbreek-koppel specificaties) en opent/sluit de klep in 13 seconden met een maximale inschakeltijd (duty cycle) van S2. De actuator is geschikt voor een voeding van 24 V AC/DC en heeft een visuele positioneringsindicator bovenop de unit welke de positie van de klep duidelijk aangeeft. Als modulerende actuator is deze uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat de klep gecontroleerd tussen 0-90 graden kan worden gepositioneerd. De actuator wordt geregeld aan de hand van een 4-20 mA (of 0-10V, 2-10V) stuursignaal. Standaard is de actuator uitgerust met een handmatige noodbediening om de actuator in geval van nood handmatig te openen of sluiten. De actuator is ontworpen om te monteren op kwartslag kleppen zoals vlinder- of kogelkranen met een ISO 5211 F03, F05 en F07 flens. De aluminium behuizing van de actuator geeft de actuator een IP67 bescherming geschikt voor een omgevingstemperatuur van -10 tot 50 °C. Lees de handleiding aandachtig door voordat u de actuator aansluit.
Voordelen:
- Een modulerende actuator heeft een digitaal positioneringssysteem (DPS) zodat de klep gecontroleerd gepositioneerd kan worden tussen 0-90 graden met behulp van een 4-20 mA stuursignaal (aan te passen naar 0-10V of 2-10V)
- Robuuste IP67 behuizing
- Visuele indicator geeft de positie van de klep weer
- Geschikt voor afsluiters met een ISO 5211 F03, F05 en F07 flens.
Nadelen:
- De schakeltijd is hoger in vergelijking met pneumatische actuatoren van dezelfde diameter
AG5 serie
De elektrische actuators uit de AG5 serie van JP Fluid Control geven u de mogelijkheid om verschillende soorten afsluiters elektrisch te regelen. De actuatoren beschikken over verschillende standaardfuncties zoals bescherming tegen overbelasting en handmatige noodbediening. Verkrijgbaar als 3-punts besturing (ON/OFF) of DPS (gecontroleerd regelbaar). De actuatoren leveren een koppel tussen de 40-50 Nm. De AG5 DPS modulerende actuator kan worden bediend met een 4-20 mA, 0-10V of 2-10V.
