Referentie: AG-040-B
Merk: JP Fluid Control

Elektrische actuator om 0-90° kleppen te bedienen met ISO-Top flens en een max. koppel van 40Nm. Van 0-90° in slechts 7 sec. Geschikt voor voedingen van 24V AC/DC. Compacte en sterke behuizing (IP67) met visuele positie-indicator. Met handmatige opheffing en twee extra eindschakelaars voor positieterugkoppeling.

Bekijk alle
Normale prijs
€291.28
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€240.73
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 139 stuks is er een langere levertijd van 0 dagen. Maximaal 164 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

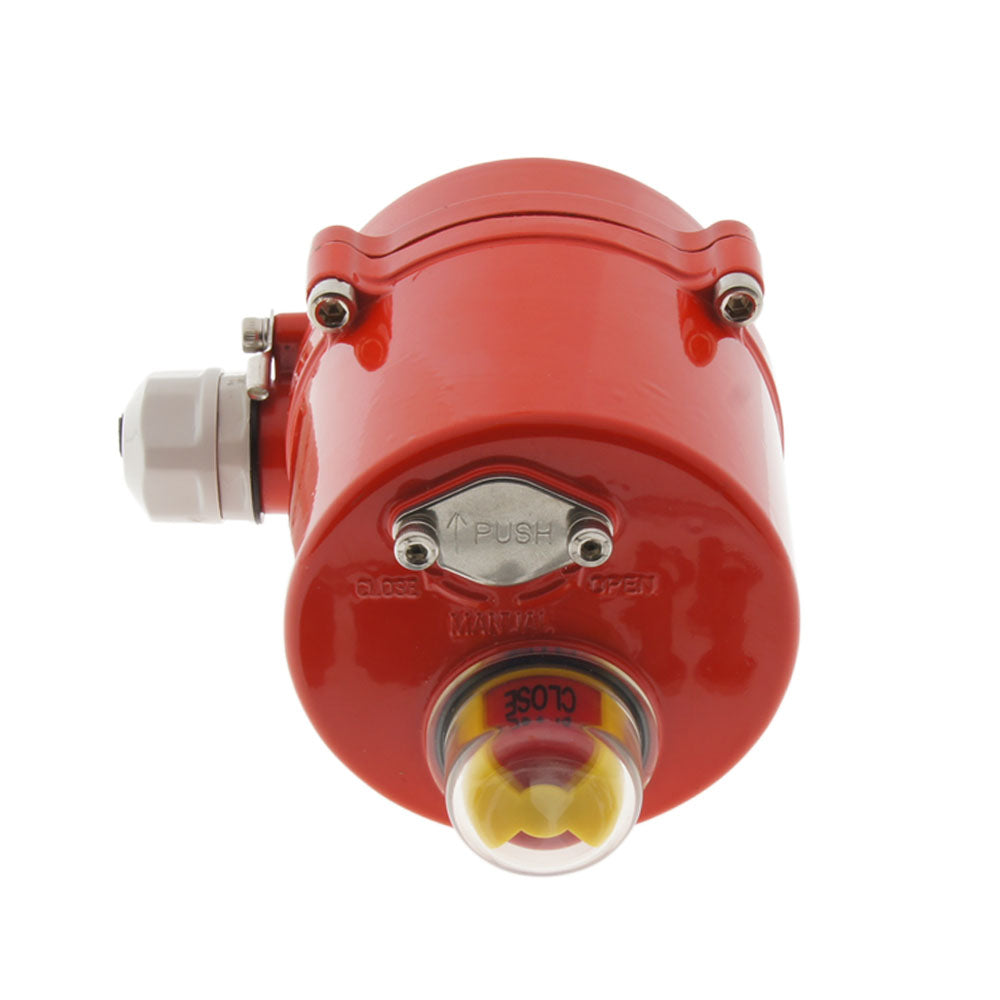

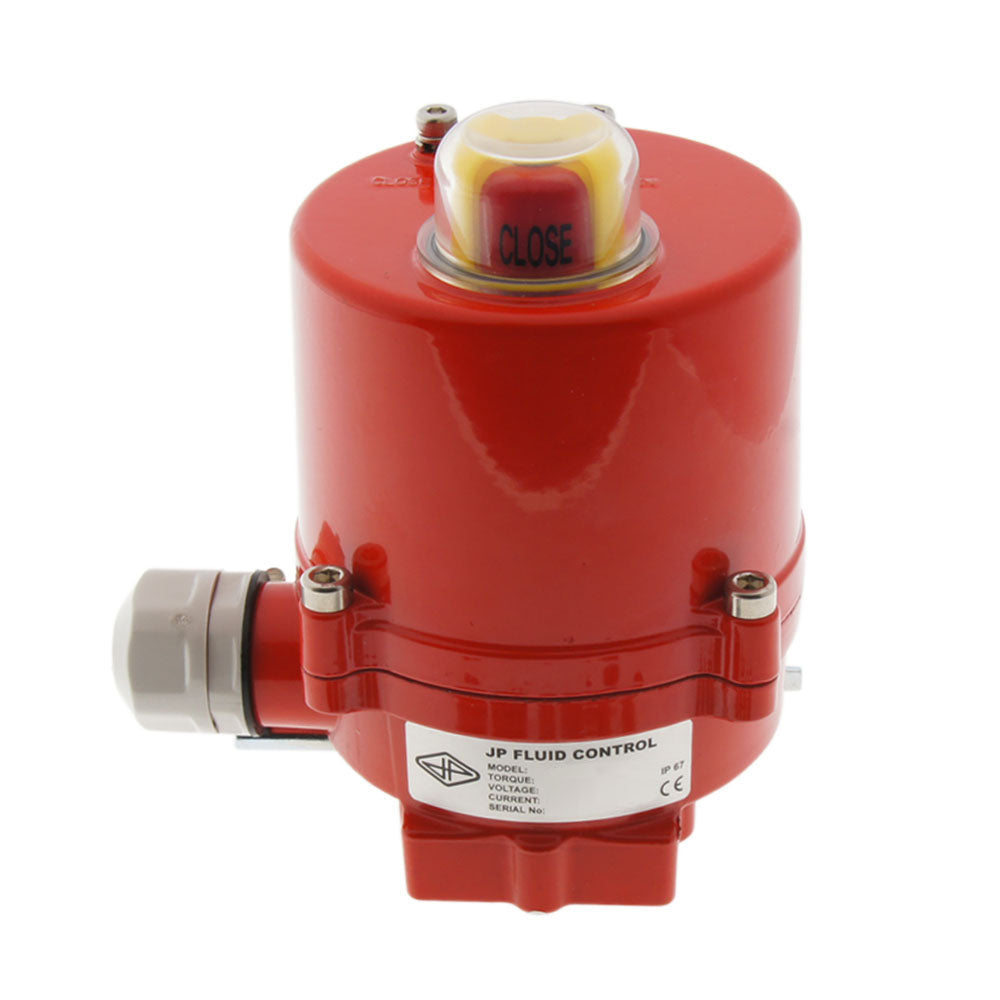

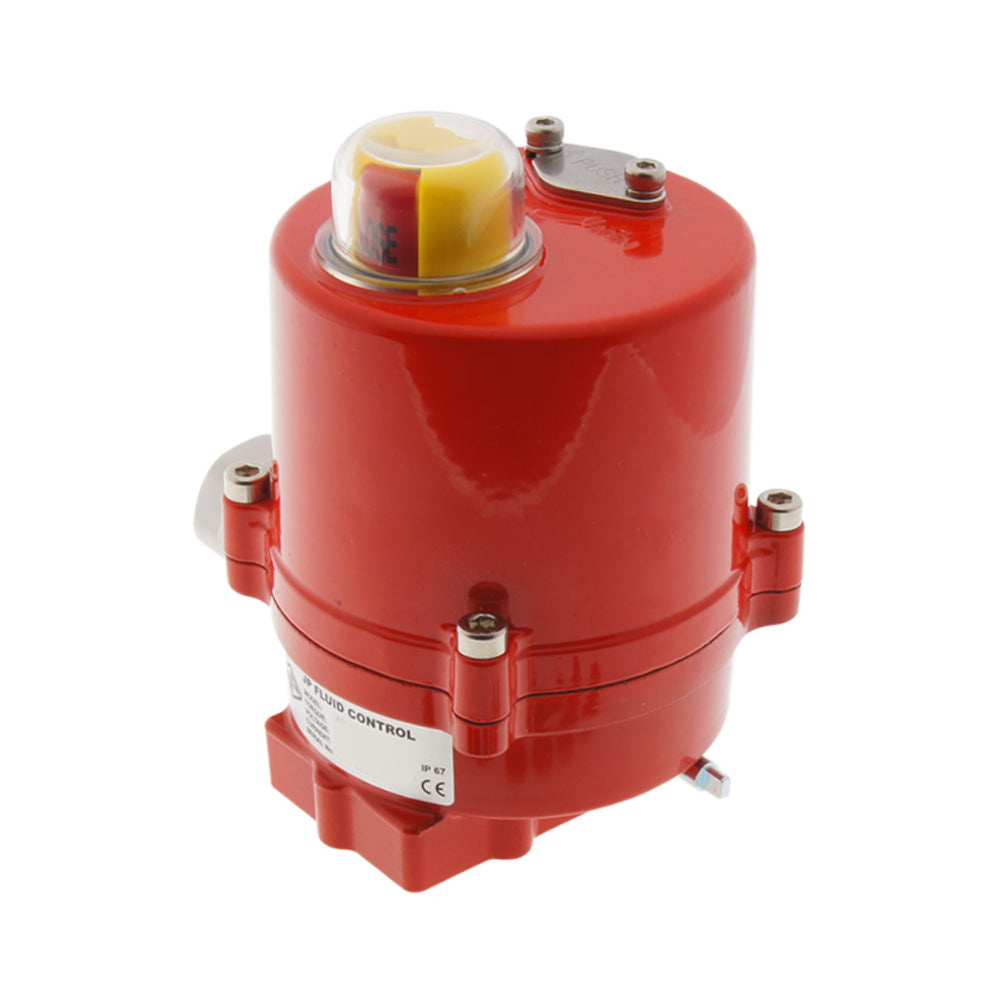

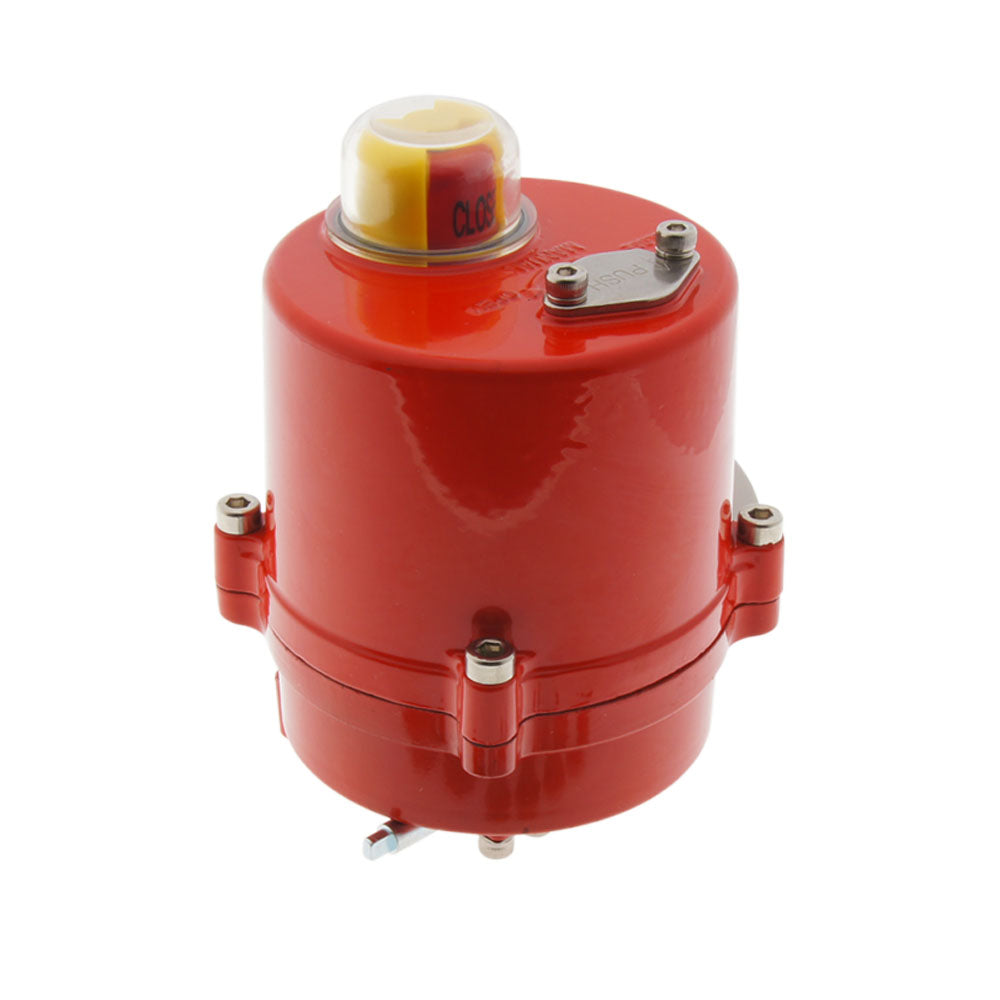

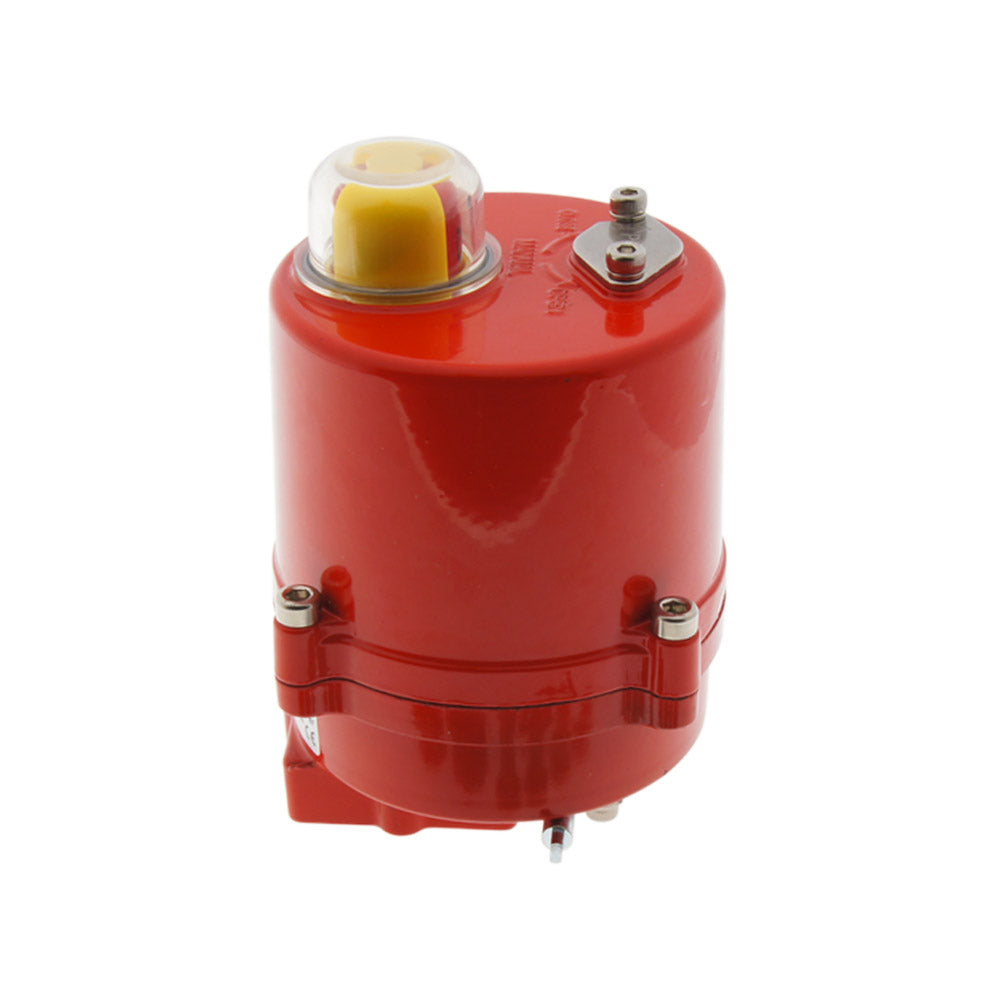

De AG-040-B is een hoogwaardige elektrische actuator om kwartslagkleppen zoals kogelkranen en vlinderkleppen te bedienen. De actuator kan worden gemonteerd op kleppen met een ISO-5211 flens van het type F03, F04 of F05. In slechts 7 seconden draait de actuator van 0 tot 90°. Het maximumkoppel bedraagt 40 Nm. De actuator heeft een robuuste, compacte aluminium behuizing (met poedercoating) en is bestand tegen stof en vocht, mits een kabel met de juiste afmetingen correct wordt geïnstalleerd. Een positie-indicator bovenaan geeft de positie van de actuator aan en is duidelijk zichtbaar vanuit verschillende richtingen. Het apparaat is uitgerust met een handmatige override.



De actuator is geschikt voor voedingen van 24 volt DC of AC (50/60Hz). Met twee schakelaars kan de juiste instelling (AC of DC) worden ingesteld. Het nominale stroomverbruik tijdens de werking is 0,2 ampère (piekstroom 1,2 A). De klep heeft een 3-punts besturing: naast de twee contacten voor de stroomvoorziening (plus en min) is er een signaal voor openen (min) en een signaal voor sluiten (min).



Toepassingen



De actuator kan worden gebruikt voor kogelkranen en vlinderkleppen met 0-90° regeling. De kleppen kunnen gemaakt zijn van verschillende materialen, zoals messing, kunststof of (roestvrij) staal. De actuator kan worden gemonteerd op kleppen met ISO-5211 flens van grootte F03, F04 of F05. Enkele voorbeelden van veel gebruikte toepassingen zijn verwarmingssystemen, irrigatie, industriële automatisering, watervoorziening en -afvoer, enz.



Het vereiste koppel om de klep te draaien moet ruim onder het maximumkoppel van de aandrijving (40 Nm) liggen. Het losbreekmoment van een kogelkraan is ongeveer 30% hoger dan het draaimoment. Het medium, de temperatuur, de druk en de periode van inactiviteit zijn van invloed op het vereiste koppel. Volg altijd de specificaties van de fabrikant van de klep.



Belangrijke kenmerken




  • Reactietijd slechts 7 seconden
  • Robuuste IP-67 behuizing
  • Stroomvoorziening 24V AC/DC
  • Twee extra eindschakelaars voor positieterugkoppeling
  • ISO 5211 Flensvorm F03, F04 en F05
  • Handmatige override
  • Duidelijke visuele positie-indicator
  • Vastgezette bouten (bouten vallen niet uit de behuizing tijdens de montage).


Technische informatie



Werkbereik




  • Open/Dicht: 7s
  • Koppel (max): 40Nm
  • Bereik: 0..90°
  • Omgevingstemperatuur: -10..50 °C
  • Beschermingsgraad: IP67 (mits correct geïnstalleerd)


Elektrische specificaties




  • Spanning 24V DC of AC 50/60Hz (instelbaar met schakelaars)
  • Stroom nominaal: 0.2A
  • Stroom piek: 1,2A (bij maximumkoppel)
  • Inschakelduur: S2 30min. (IEC 60034-1)
  • Bedradingsschema:




Afmetingen




  • Hoogte: 130 mm (5.12")
  • Lengte: 94 mm (3.70")
  • Breedte: 88 mm (3.46")

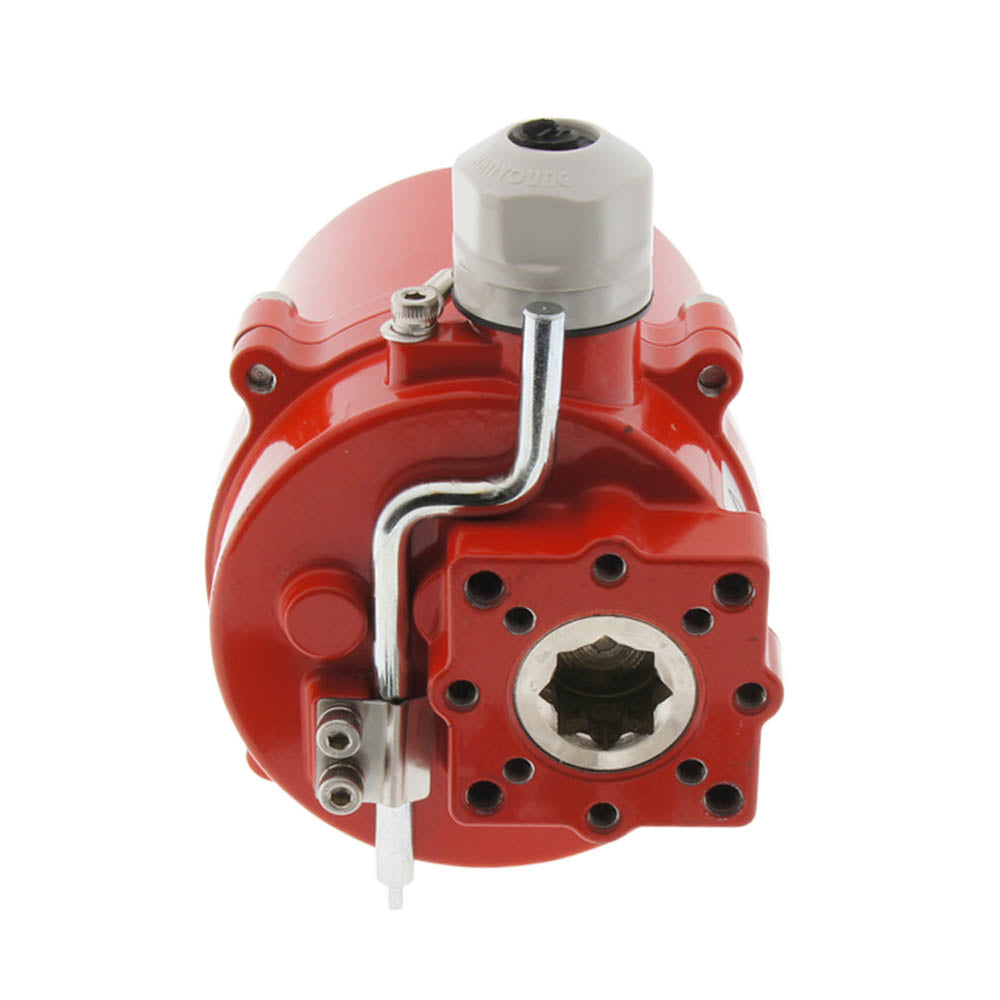

  • Flens: ISO 5211 Type F03/F04/F05
  • Aandrijfas: 14x14mm (9 en 11 met bijgeleverde inzetstukken)

  • ag-actuator-dimensions.png




In de doos

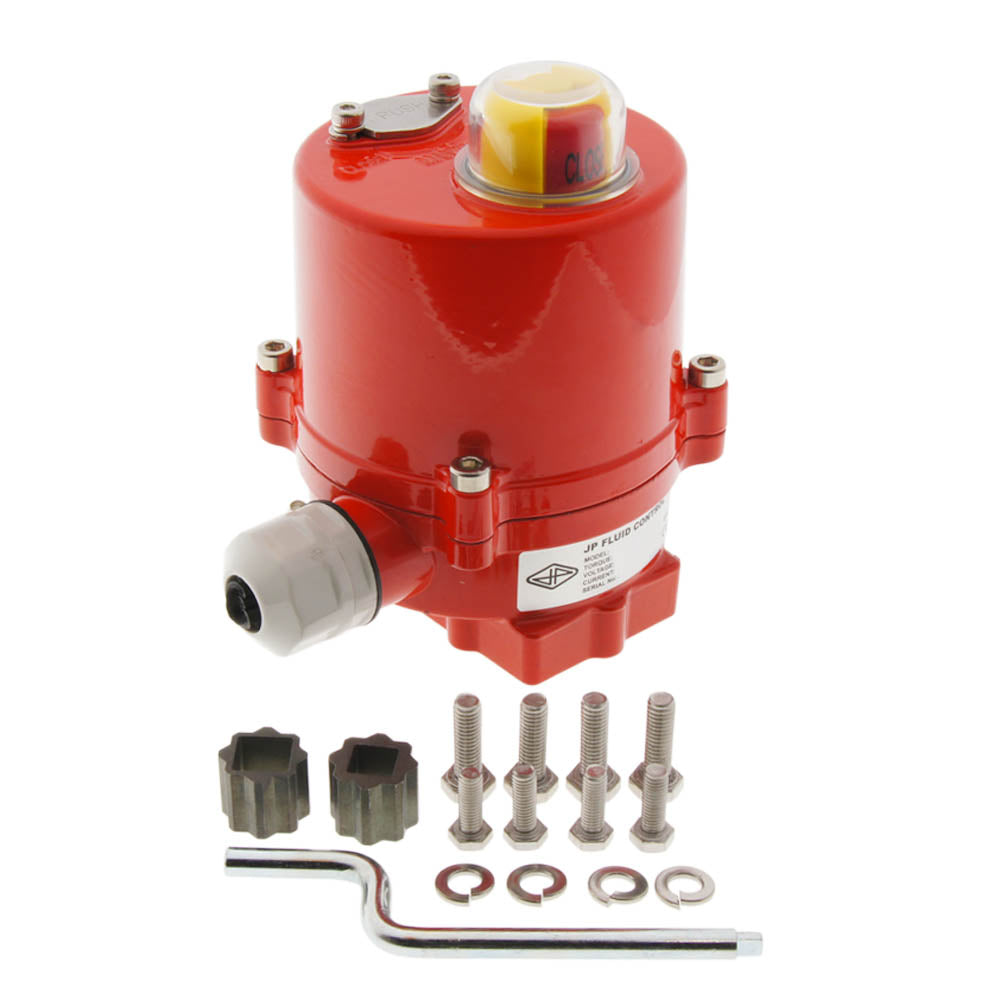

  • Actuator AG-040-B (kabel niet inbegrepen)
  • Adapter voor aandrijfas (9x9mm, 11x11mm)
  • 4 bouten M5x16mm & sluitringen & veerringen (voor F03 flens)
  • 4 bouten M6x16mm & sluitringen & veerringen (voor F04 & F05 flens)
