AG Elektrische Actuator 100-240V AC 40Nm F03/F04/F05

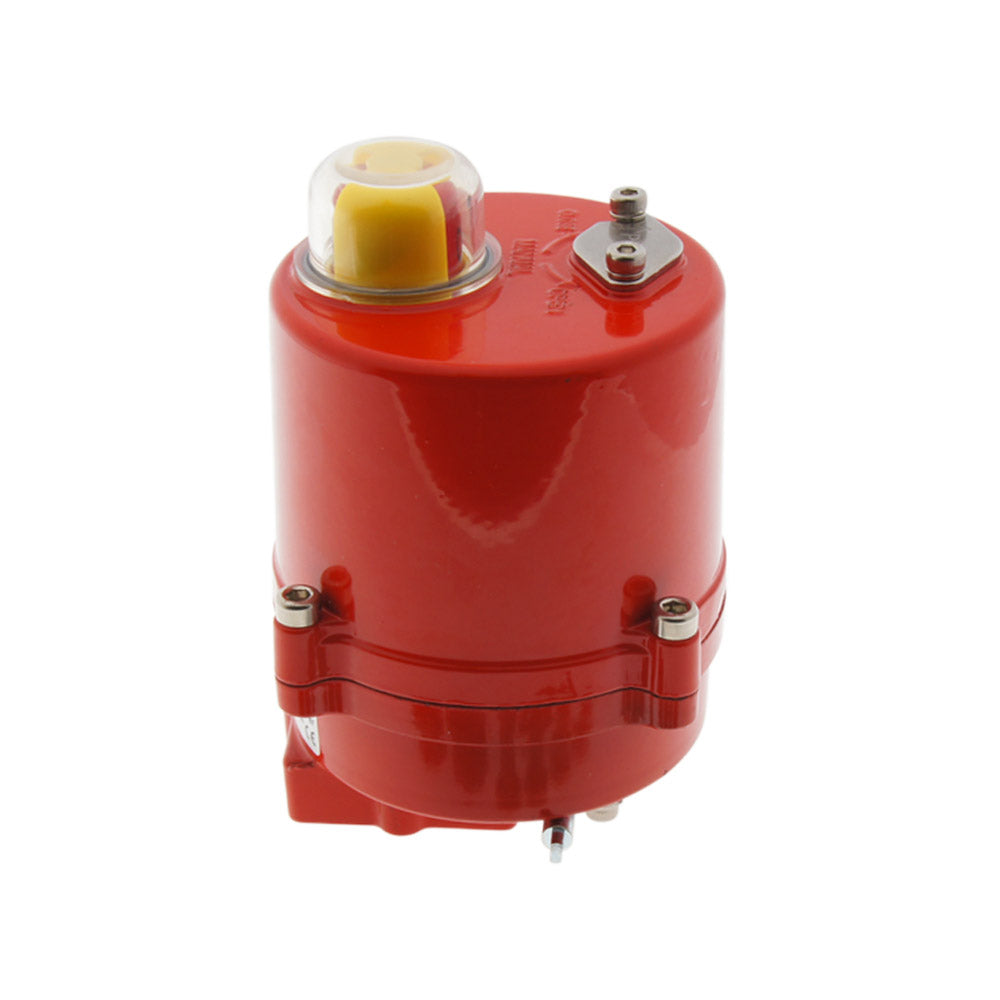

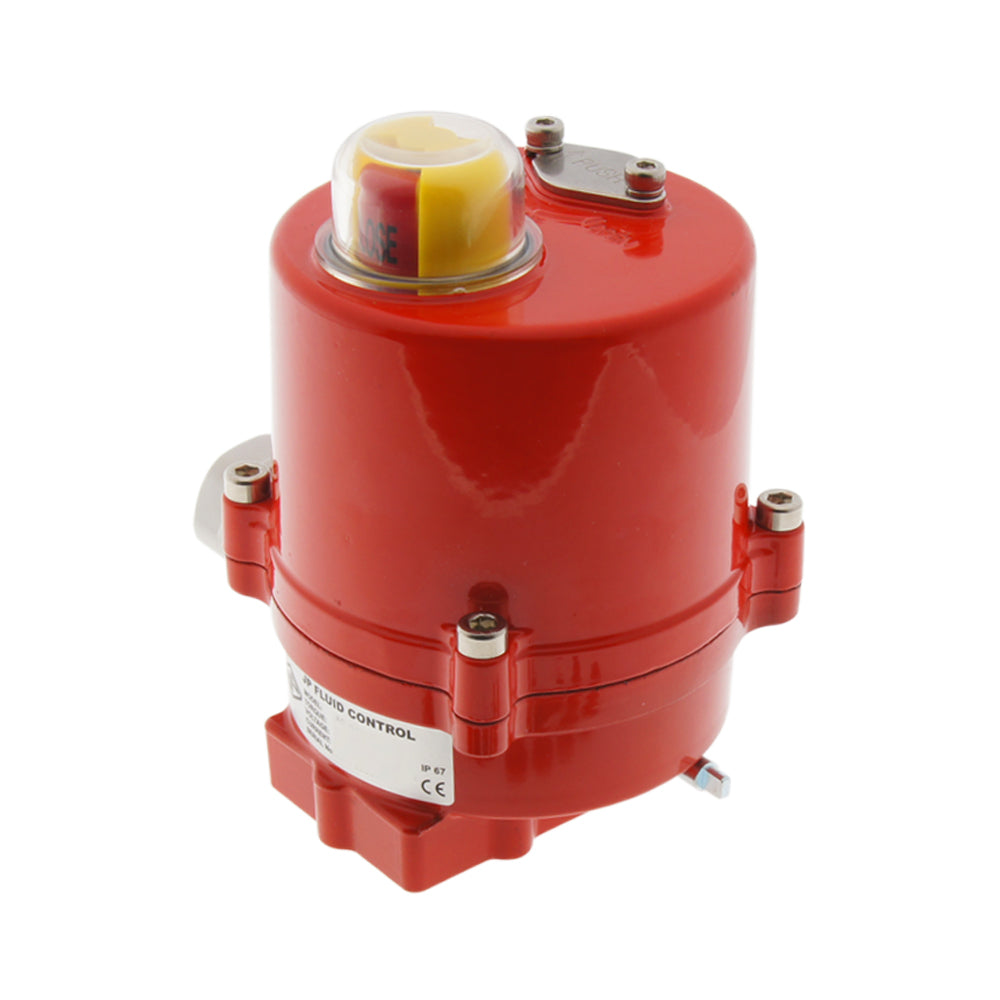

De AG-040-A is een hoogwaardige elektrische actuator om kwartslagkleppen zoals kogelkranen en vlinderkleppen te bedienen. De actuator kan worden gemonteerd op kleppen met een ISO-5211 flens van het type F03, F04 of F05. In slechts 8 seconden draait de actuator van 0 tot 90°. Het maximumkoppel bedraagt 40 Nm. De actuator heeft een robuuste, compacte aluminium behuizing (met poedercoating) en is bestand tegen stof en vocht, mits een kabel met de juiste afmetingen correct wordt geïnstalleerd. Een positie-indicator bovenaan geeft de positie van de actuator aan en is duidelijk zichtbaar vanuit verschillende richtingen. Het apparaat is uitgerust met een handmatige override.

De actuator is geschikt voor voedingen van 100 tot 240 volt AC (50/60Hz) en de nominale stroom tijdens bedrijf is 0,1 ampère (piekstroom 0,2A). De klep heeft een driepuntsbediening: naast de twee contacten voor de voeding is er een stuurdraad voor het openen en een stuurdraad voor het sluiten.

Toepassingen

De actuator kan worden gebruikt voor kogelkranen en vlinderkleppen met 0-90° regeling. De kleppen kunnen gemaakt zijn van verschillende materialen, zoals messing, kunststof of (roestvrij) staal. De actuator kan worden gemonteerd op kleppen met ISO-5211 flens van grootte F03, F04 of F05. Enkele voorbeelden van veel gebruikte toepassingen zijn verwarmingssystemen, irrigatie, industriele automatisering, watervoorziening en -afvoer, enz.

Het vereiste koppel om de klep te draaien moet ruim onder het maximumkoppel van de aandrijving (40 Nm) liggen. Het losbreekmoment van een kogelkraan is ongeveer 30% hoger dan het draaimoment. Het medium, de temperatuur, de druk en de periode van inactiviteit zijn van invloed op het vereiste koppel. Volg altijd de specificaties van de fabrikant van de klep.

Belangrijke kenmerken

• Reactietijd slechts 8 seconden

• Robuuste IP-67 behuizing

• Voeding 100-240V AC

• Twee extra eindschakelaars voor positieterugkoppeling

• ISO 5211 Flensvorm F03, F04 en F05

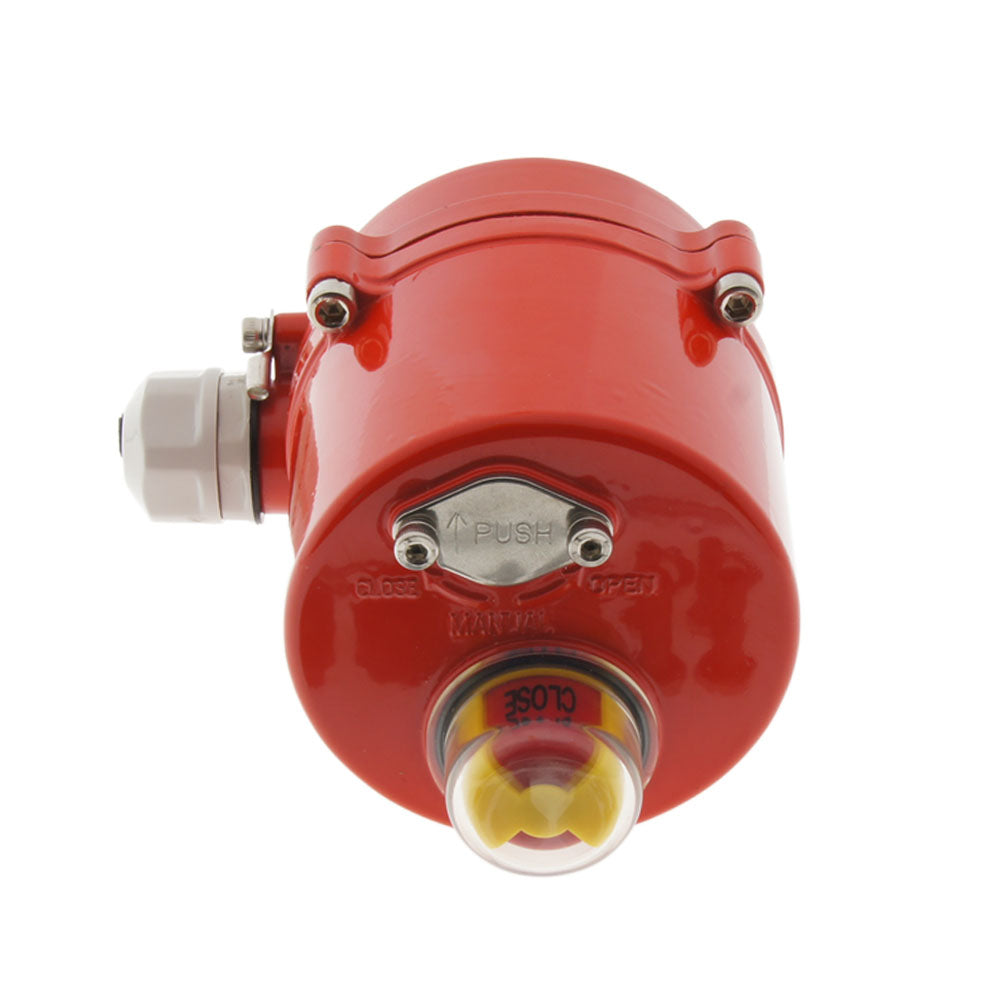

• Handmatige override

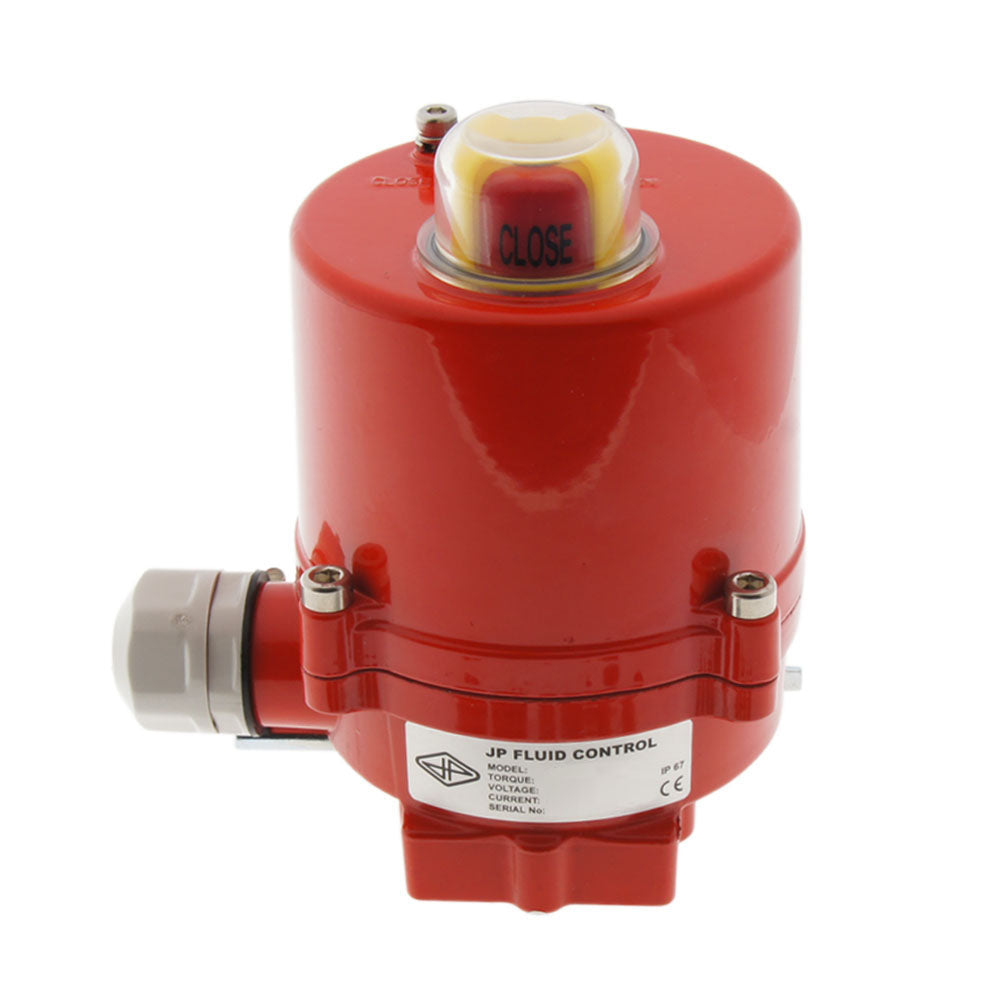

• Duidelijke visuele positie-indicator

• Vastgezette bouten (bouten vallen niet uit de behuizing tijdens de montage).


Technische informatie

Werkbereik

• Open/Dicht: 7s

• Koppel (max): 40Nm

• Bereik: 0..90°

• Omgevingstemperatuur: -10..50 °C

• Beschermingsgraad: IP67 (mits correct geïnstalleerd)


Elektrische specificaties

• Spanning 100-240V AC (50/60Hz)

• Stroom nominaal: 0.1A

• Stroom piek: 0,2A (bij maximaal koppel)

• Inschakelduur: S2 30min. (IEC 60034-1)

• Bedradingsschema:






Afmetingen

• Hoogte: 130 mm (5.12")

• Lengte: 94 mm (3.70")

• Breedte: 88 mm (3.46")

• Flens: ISO 5211 Type F03/F04/F05

• Aandrijfas: 14x14mm (9 en 11 met bijgeleverde inzetstukken)

•






In de doos

• Actuator AG-040-A (kabel niet inbegrepen)

• Adapter voor aandrijfas (9x9mm, 11x11mm)

• 4 bouten M5x16mm & sluitringen & veerringen (voor F03 flens)

• 4 bouten M6x16mm & sluitringen & veerringen (voor F04 & F05 flens)
