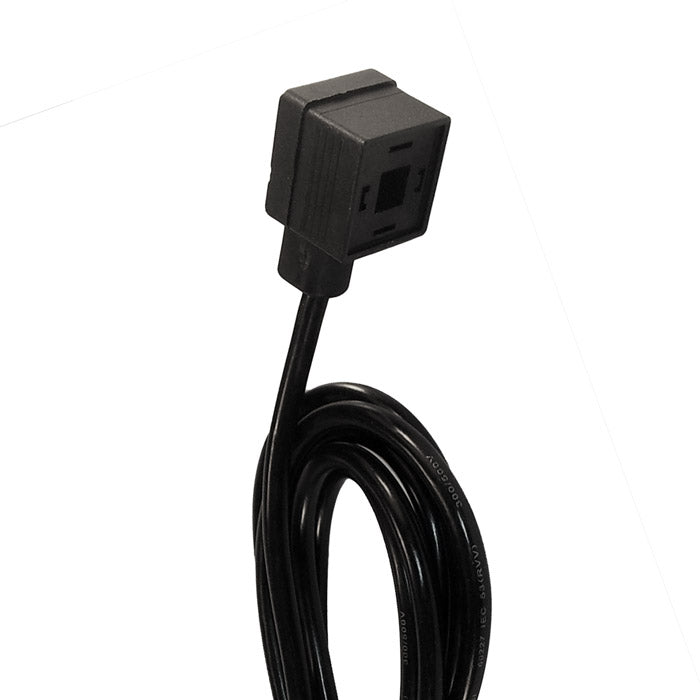

3m kabel met connector (DIN - A)
Opmerking: dit product zal in de toekomst worden stopgezet
Referentie:
AF-CA3M
Merk:
JP Fluid Control
DIN - Een connector (IP65) met drie meter kabel. Geschikt voor magneetventielen met een DIN - A connector voor spanningen van 12V tot 400V.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Specificaties
Downloads
Gerelateerde producten
Beschrijving
DIN-A connector (DIN43650A) inclusief 3 meter kabel (3 x 0,75mm2) voor magneetventielen of timers. Je hoeft de kabel niet zelf aan de connector te bevestigen, dus je kunt meteen aan de slag.
Parameters
| Parameter | Waarde |
| Type | 43650A |
| Pin afstand | 18 mm |
| Versie | 2+1 aarde |
| Beschermingsklasse | IP65 |
| Spanning | 12-400V AC/DC |
| Nom. stroom | 10A |
| Max. kabelgrootte | ≤3x1,5mm2 |
| Fixeerschroef | M3x28 |
Afmetingen
Opstelling
- Sluit de klemmen (1) en (2) aan op de connector. Bij wisselstroom is de polariteit niet belangrijk. Maak altijd verbinding met de aarde, gebruik de leidingen niet als aarding.
- Monteer de connector en zorg ervoor dat er geen vocht tussen de spoel en connector kan binnendringen.
- Gebruik een ronde kabel. Zorg ervoor dat er geen druppels langs de kabel in de connector kunnen glijden.
