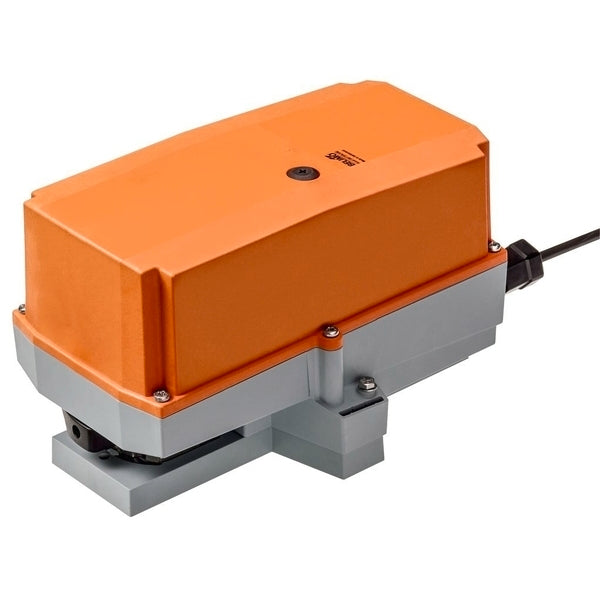

Belimo Actuator 2&3-Punt 24VAC/DC 20Nm IP67 90s F05 SR24P-5

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft tweepunts- en driepuntsbediening. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F05 flens. De actuator heeft een duurzame kunststof behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De draaihoek kan worden aangepast met mechanische eindaanslagen. De actuator is bijzonder geschikt voor veeleisende omgevingen zoals houtdrogen, veeteelt, voedselverwerking, landbouw, overdekte zwembaden/badhuizen, ventilatieruimten op daken en algemene buitentoepassingen. De actuator heeft verschillende tests doorstaan, waaronder de schadelijke-gastest EN 60068-2-60, zoutneveltest EN 60068-2-52, ammoniaktest DIN 50916-2, klimaattest IEC60068-2-30, desinfecterende (dieren)test en UV-test (zonnestraling op grondniveau) EN 60068-2-5, EN 60068-2-63. Het deksel van de behuizing moet worden verwijderd voor handmatige bediening.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F05 flens.
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik

Nadelen:

• De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
