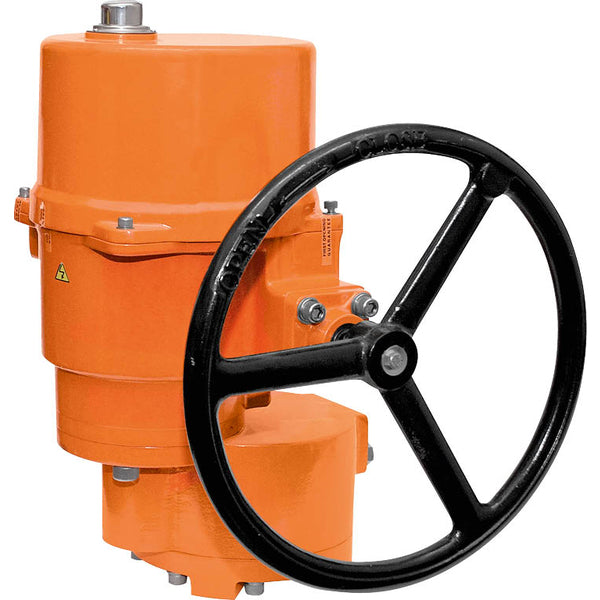

Belimo Actuator 2&3-Punt 230VAC 3500Nm IP67 Aansluitklem SPDT 74s F16 SY12-230A-3-T

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 3500 Nm en kan de klep in 74 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 230 V AC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft tweepunts- en driepuntsbediening. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F16 flens. De actuator heeft een duurzame aluminium behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 40 °C (-22 en 104 °F). De actuator is uitgerust met 2 X SPDT-hulpschakelaars. Een voedingskabel kan gemakkelijk worden aangesloten via het aansluitblok.

Mechanische eindaanslagen begrenzen de actuator tussen -2 ° en 92 °. De interne eindschakelaars verstoren de voedingsspanning van de motor. Bovendien biedt een motorthermostaat bescherming tegen overbelasting en onderbreekt hij de voedingsspanning als de actuator buiten de gespecificeerde temperaturen werkt. Een intern verwarmingselement voorkomt condensvorming. De geïntegreerde hulpschakelaars hebben een goud/zilver coating die integratie mogelijk maakt in circuits met ofwel lage stromen (mA-bereik) of grotere stromen (A-bereik) volgens de specificaties in het gegevensblad. Als er echter eenmaal grotere stromen zijn toegepast, al is het maar één keer, kunnen de contacten niet meer worden gebruikt in het milliampèrebereik. Het handwiel kan de vlinderklep sluiten (rechtsom draaien) en openen (linksom draaien). Het handwiel blijft stilstaan terwijl de motor draait. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F16 flens.
• De actuator heeft de 2 x spdt hulpschakelaars
• Handmatige override
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik
• Een intern verwarmingselement voorkomt condensvorming

Nadelen:

• De tijd tot openen/sluiten van 74 s is traag voor sommige toepassingen
