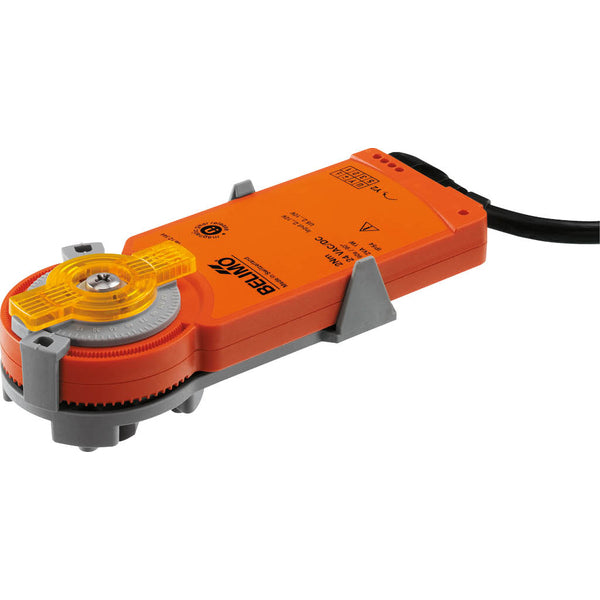

Belimo Actuator 2&3-Punt 100-240VAC 2Nm IP54 75s KR230

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 2 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 100-240 V AC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft tweepunts- en driepuntsbediening. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een magneet, die de tandwieloverbrenging uitschakelt zolang de magneet aan het magneetsymbool blijft hangen. Een Z-MA magneet voor het ontkoppelen van de tandwieltrein is inbegrepen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator kan worden ingesteld vanaf 90° (A-AB = 100%) in stappen van 2,5°. De schaal vertegenwoordigt 25-100% van de kvs-waarde.

Voordelen:

• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
