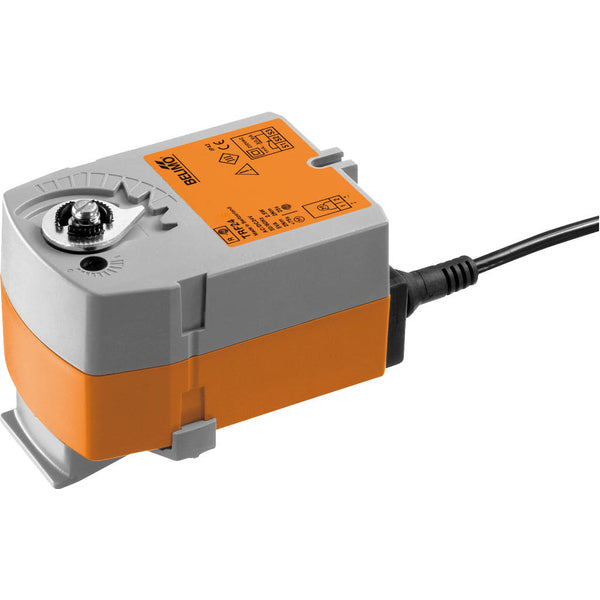

Actuator Open/Dicht Fail-Safe 24 V AC/DC 2,5Nm IP42 Belimo

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 2,5 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft een tweepuntsbediening (open-dicht). De actuator positioneert de klep tegelijkertijd voor gebruik en spant de retourveer. Als de voedingsspanning wegvalt, brengt de veerkracht de klep terug naar de open positie. De actuator heeft een duurzame kunststof behuizing en is IP42 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

Handmatig overschakelen is mogelijk met een hendel die de versnelling uitschakelt zolang de zelfresettende hendel wordt ingedrukt.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator beweegt de klep tegelijkertijd naar de werkstand en spant de retourveer aan. Als de stroombron wordt onderbroken, keert de klep terug naar de veilige stand die wordt aangedreven door de veerkracht.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
