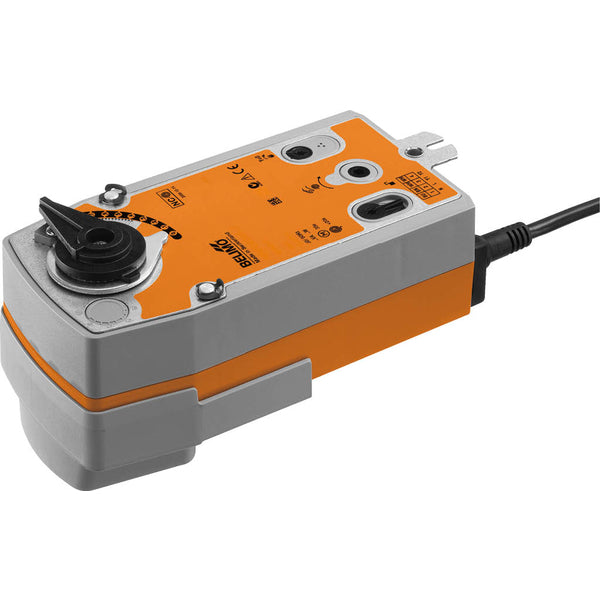

Actuator Open/Dicht Fail-Safe 24 V AC/DC 10Nm IP54 Belimo

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 10 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft een tweepuntsbediening (open-dicht). De actuator positioneert de klep tegelijkertijd voor gebruik en spant de retourveer. Als de voedingsspanning wegvalt, brengt de veerkracht de klep terug naar de open positie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De klep kan handmatig worden bediend en in elke stand worden vastgezet met een handslinger. Ontgrendelen kan handmatig of automatisch door de bedrijfsspanning toe te passen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator beweegt de klep tegelijkertijd naar de werkstand en spant de retourveer aan. Als de stroombron wordt onderbroken, keert de klep terug naar de veilige stand die wordt aangedreven door de veerkracht. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
