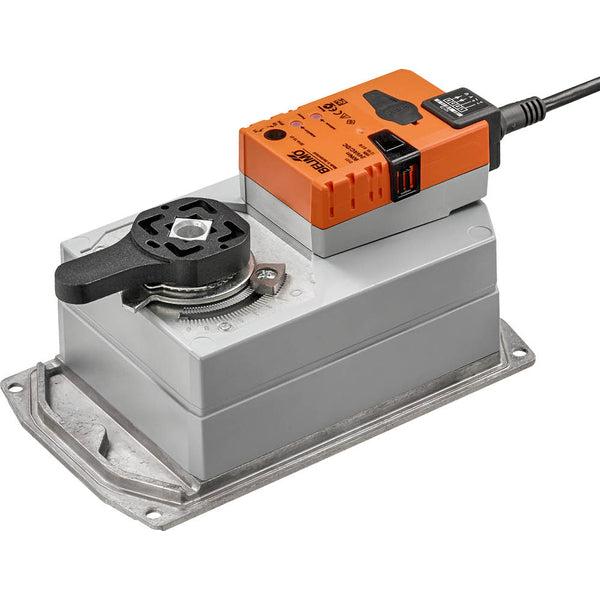

Belimo Actuator Open/Dicht 100-240VAC 90Nm IP54 35s F07 DRC230A-7

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 90 Nm en kan de klep in 35 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 100-240 V AC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft een tweepuntsbediening (open-dicht). De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F07 flens. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Vanwege de niet-lineaire koppelkarakteristiek is de actuator alleen geschikt voor vlinderkleppen en niet voor andere kleppen. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F07 flens.
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• Kan alleen worden gebruikt voor vlinderkleppen
• De tijd tot openen/sluiten van 35 s is traag voor sommige toepassingen
