Actuator Modulerend Fail-Safe 24-125 V DC / 24-240 V AC 160Nm IP67 Belimo

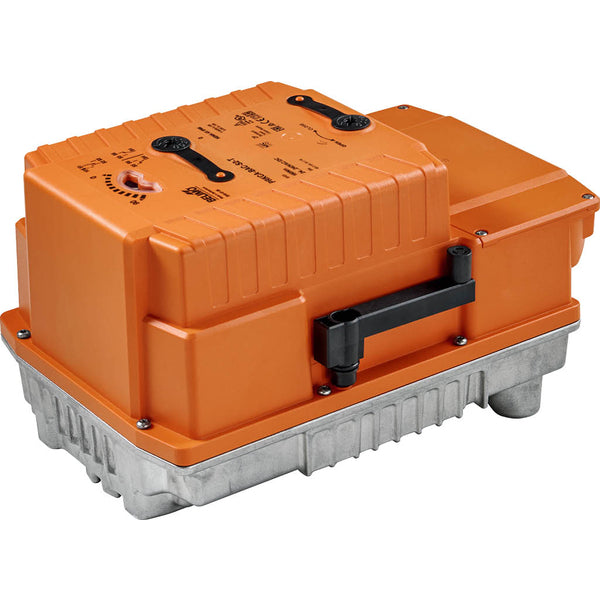

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 160 Nm en kan de klep in 35 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 24-125 V DC / 24-240 V AC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft een open/dicht 3-punts regeling, ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V, wat zorgt voor een nauwkeurige en responsieve regeling in diverse toepassingen. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking keert de klep automatisch terug naar de open/dicht-positie met behulp van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator is uitgerust met 2 X SPDT-hulpschakelaars. Een voedingskabel kan gemakkelijk worden aangesloten via het aansluitblok.

Een intern verwarmingselement voorkomt condensatie. De ingebouwde verwarming schakelt automatisch aan en uit dankzij de geïntegreerde temperatuur- en vochtigheidssensor.

De klep kan handmatig worden bediend met een handslinger. Handmatige ontgrendeling gebeurt door de handslinger te verwijderen.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Voor conventionele regeling met een analoog regelsignaal kan BACnet of Modbus worden gebruikt voor communicatieve positieterugkoppeling. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid. De fabrieksinstellingen zijn geschikt voor de meest voorkomende toepassingen. Parametrisering via Near Field Communication (NFC) vereist de Belimo Assistant App, die de inbedrijfstelling vereenvoudigt en verschillende diagnosemogelijkheden biedt. De ZTH EU servicetool biedt een reeks diagnose- en instelmogelijkheden. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. De gewenste veiligheidspositie (0-100%) kan worden ingesteld met de "Belimo Assistant App" of ZTH EU. De instelling heeft altijd betrekking op het aangepaste rotatiehoekbereik. Bij een stroomstoring gaat de actuator naar de geselecteerde veiligheidspositie. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• De actuator heeft de 2 x spdt hulpschakelaars
• Modulerende actuator met een besturingssignaal van 0-10 V/2-10 V/4-20 MA
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik
• Een intern verwarmingselement voorkomt condensvorming

Nadelen:

• De tijd tot openen/sluiten van 35 s is traag voor sommige toepassingen
