Actuator Modulerend 2-10V faalveilig 24 V AC/DC 40Nm IP54 Belimo

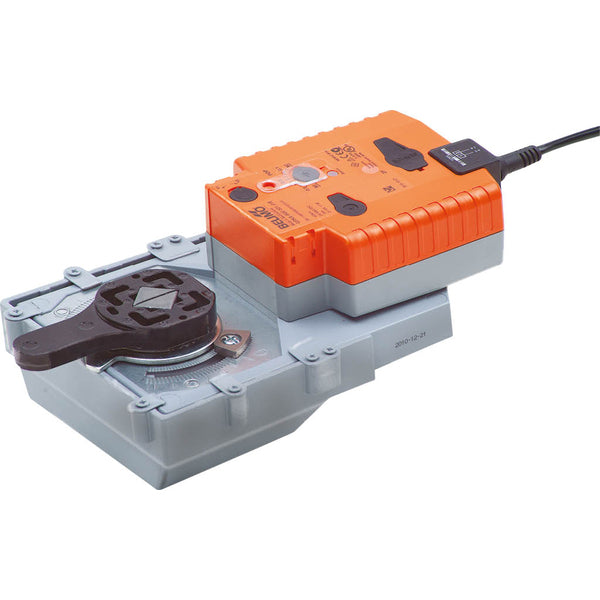

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 40 Nm en kan de klep in 150 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking keert de klep automatisch terug naar de open/dicht-positie met behulp van opgeslagen elektrische energie. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F05 flens. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De draaihoek kan worden aangepast met mechanische eindaanslagen. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. In geval van een stroomonderbreking gaat de actuator naar de geselecteerde veiligheidspositie, rekening houdend met de in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F05 flens.
• De actuator is uitgerust met een faalveiligheidsfunctie
• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 150 s is traag voor sommige toepassingen
