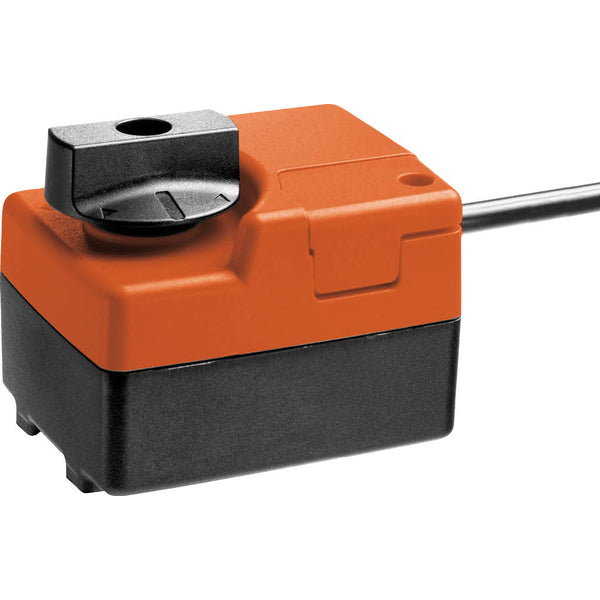

Actuator Modulerend 2-10V 24 V AC/DC 2Nm IP40 Belimo

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 2 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator heeft een duurzame kunststof behuizing en is IP40 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -7 en 50 °C (19 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

Handmatig overschakelen is mogelijk met een hendel die de versnelling uitschakelt zolang de zelfresettende hendel wordt ingedrukt.

De actuator schakelt automatisch uit wanneer de eindaanslagen worden bereikt, met een pulsduur van ≥0,5 s. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
