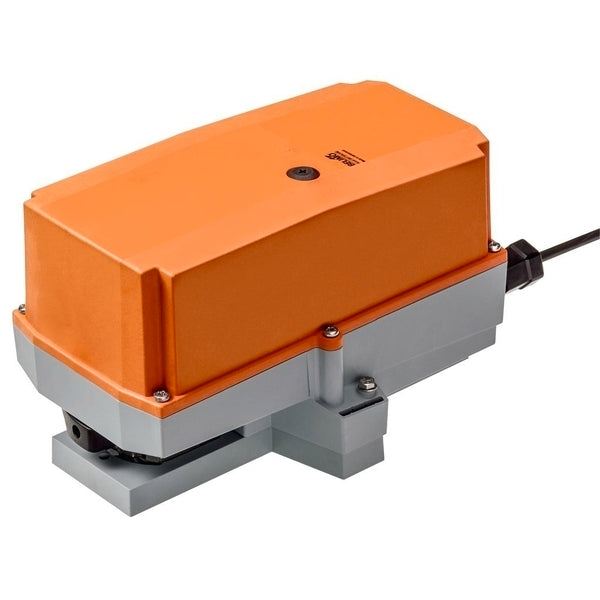

Belimo Actuator 2-10V 24VAC/DC 20Nm IP67 90s SR24P-SR

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator heeft een duurzame kunststof behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen. De actuator is bijzonder geschikt voor veeleisende omgevingen zoals houtdrogen, veeteelt, voedselverwerking, landbouw, overdekte zwembaden/badhuizen, ventilatieruimten op daken en algemene buitentoepassingen. De actuator heeft verschillende tests doorstaan, waaronder de schadelijke-gastest EN 60068-2-60, zoutneveltest EN 60068-2-52, ammoniaktest DIN 50916-2, klimaattest IEC60068-2-30, desinfecterende (dieren)test en UV-test (zonnestraling op grondniveau) EN 60068-2-5, EN 60068-2-63. Het deksel van de behuizing moet worden verwijderd voor handmatige bediening.

Voordelen:

• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik

Nadelen:

• De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
