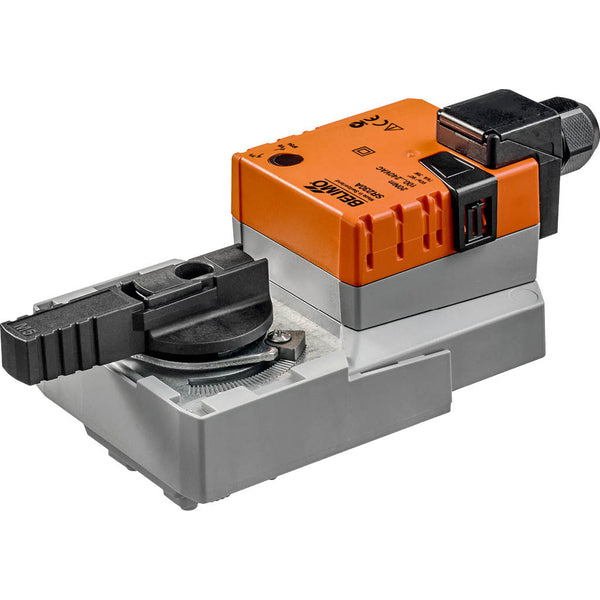

Belimo Actuator 2-10V 24VAC/DC 20Nm IP54 Aansluitbescherming 90s SR24A-SR-TP

Deze Belimo elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V besturingstype en biedt positiefeedback, wat zorgt voor nauwkeurige controle over de werking en nauwkeurige bewaking van zijn positie binnen het aangegeven spanningsbereik. De actuator heeft een duurzame kunststof behuizing en heeft een IP54 beschermingsgraad. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C. Via de aansluitklem kan eenvoudig een stroomkabel worden aangesloten.

De actuator is uitgerust met overbelastingsbeveiliging, de actuator heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige override is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan met een enkele schroef direct op de kogelkraan worden gemonteerd. De montagerichting ten opzichte van de kogelkraan kan in stappen van 90° worden gekozen. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt zich naar de door het stuursignaal gedicteerde positie. Spanningsmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het 0,5% tot 100% bereik als als stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 90 s is voor sommige toepassingen traag
