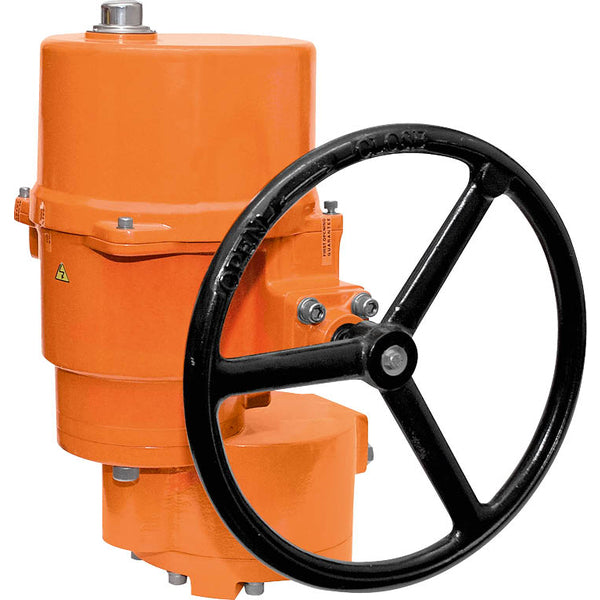

Belimo Actuator 2-10V 230VAC 2500Nm IP67 MFT Aansluitklem SPDT 72s F16 SY10-230A-MF-T

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 2500 Nm en kan de klep in 72 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 230 V AC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F16 flens. De actuator heeft een duurzame aluminium behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 40 °C (-22 en 104 °F). De actuator is uitgerust met 2 X SPDT-hulpschakelaars. Een voedingskabel kan gemakkelijk worden aangesloten via het aansluitblok.

Mechanische eindaanslagen begrenzen de actuator tussen -2 ° en 92 °. De interne eindschakelaars verstoren de voedingsspanning van de motor. Bovendien biedt een motorthermostaat bescherming tegen overbelasting en onderbreekt hij de voedingsspanning als de actuator buiten de gespecificeerde temperaturen werkt. Een intern verwarmingselement voorkomt condensvorming. De geïntegreerde hulpschakelaars hebben een goud/zilver coating die integratie mogelijk maakt in circuits met ofwel lage stromen (mA-bereik) of grotere stromen (A-bereik) volgens de specificaties in het gegevensblad. Als er echter eenmaal grotere stromen zijn toegepast, al is het maar één keer, kunnen de contacten niet meer worden gebruikt in het milliampèrebereik. Het handwiel kan de vlinderklep sluiten (rechtsom draaien) en openen (linksom draaien). Het handwiel blijft stilstaan terwijl de motor draait. De actuator is verbonden met een standaard stuursignaal en beweegt naar de positie die door het stuursignaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F16 flens.
• De actuator heeft de 2 x spdt hulpschakelaars
• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik
• Een intern verwarmingselement voorkomt condensvorming

Nadelen:

• De tijd tot openen/sluiten van 72 s is traag voor sommige toepassingen
