Actuator Modulerend 0-10V faalveilig 24 V AC/DC 20Nm IP54 Belimo
Let op: Dit product is niet meer verkrijgbaar

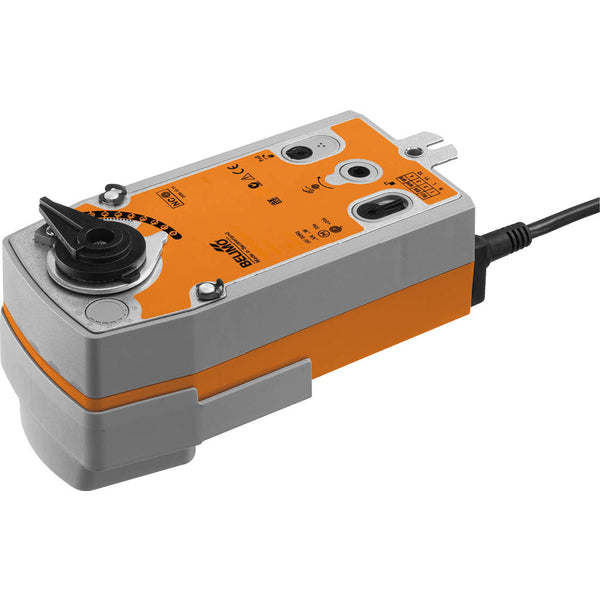

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator positioneert de klep tegelijkertijd voor gebruik en spant de retourveer. Als de voedingsspanning wegvalt, brengt de veerkracht de klep terug naar de open positie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator positioneert de klep tegelijkertijd voor gebruik en spant de retourveer. Als de voedingsspanning wegvalt, brengt de veerkracht de klep terug naar de open positie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.
De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De klep kan handmatig worden bediend en in elke stand worden vastgezet met een handslinger. Ontgrendelen kan handmatig of automatisch door de bedrijfsspanning toe te passen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator wordt aangesloten met een standaard 0-10 V besturingssignaal. De actuator beweegt de klep naar de werkstand terwijl hij ook de retourveer aanspant. De klep keert door veerkracht terug naar de veilige stand wanneer de voedingsspanning wordt onderbroken. De draaihoek kan worden aangepast met mechanische eindaanslagen.
Voordelen:
- De actuator is uitgerust met een faalveiligheidsfunctie
- Modulerende actuator met een stuursignaal van 0-10 V
- Handmatige override
- De actuator is beveiligd tegen overbelasting
- Eenvoudige directe montage
- Visuele positie-indicator
Nadelen:
- De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
