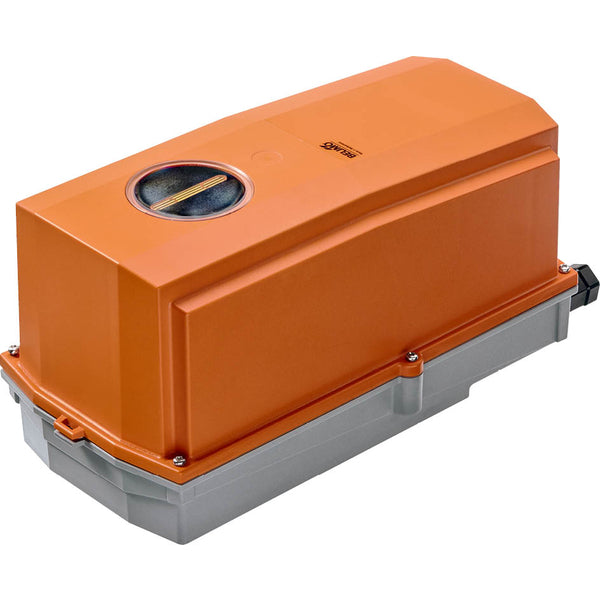

Belimo Actuator 0-10V 24VAC/DC 40Nm IP67 Aansluitklem 35s F05 GRC24G-SZ-T-5

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 40 Nm en kan de klep in 35 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F05 flens. De actuator heeft een duurzame kunststof behuizing en is IP67 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). Een voedingskabel kan gemakkelijk worden aangesloten via het aansluitblok.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, regen/sneeuw, vuil/stof, luchtvochtigheid en frequente grote temperatuurschommelingen. Om interne condensatie te voorkomen, wordt aanbevolen om de actuator te gebruiken met een apart te bestellen, in de fabriek geïnstalleerde verwarming. Het deksel van de behuizing moet worden verwijderd voor handmatige bediening.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F05 flens.
• Modulerende actuator met een stuursignaal van 0-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator
• De actuator is geschikt voor buitengebruik

Nadelen:

• De tijd tot openen/sluiten van 35 s is traag voor sommige toepassingen
