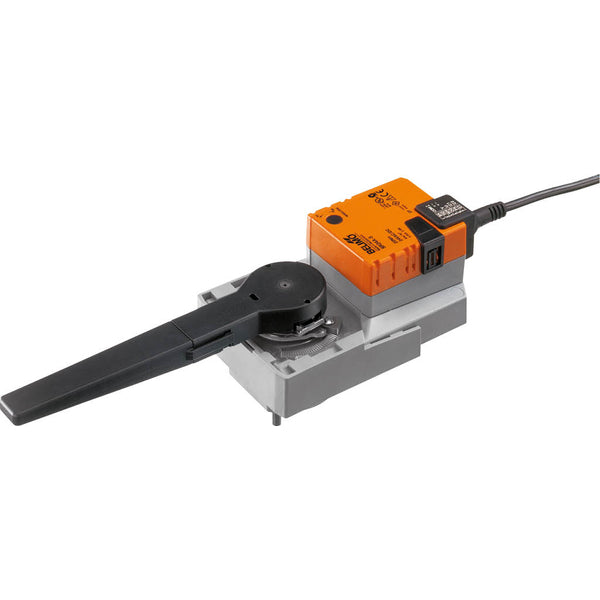

Belimo Actuator 0-10V 24VAC/DC 20Nm IP54 90s F05 SR24A-SZ-5

Deze Belimo elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van een 0-10 V-besturingstype en geeft positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige bewaking van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. Actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F05 flenzen. De actuator heeft een duurzame kunststof behuizing en heeft een IP54 beschermingsgraad. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C. De actuator wordt geleverd met een stroomkabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, de actuator heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige override is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan met een montageflens direct op de draai- of vlinderklep worden gemonteerd. De montagerichting ten opzichte van het ventiel kan in stappen van 90° worden gekozen. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt zich naar de door het stuursignaal gedicteerde positie. Spanningsmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het 0,5% tot 100% bereik als als stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F05 flens
• Modulerende actuator met een stuursignaal van 0-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 90 s is voor sommige toepassingen traag
