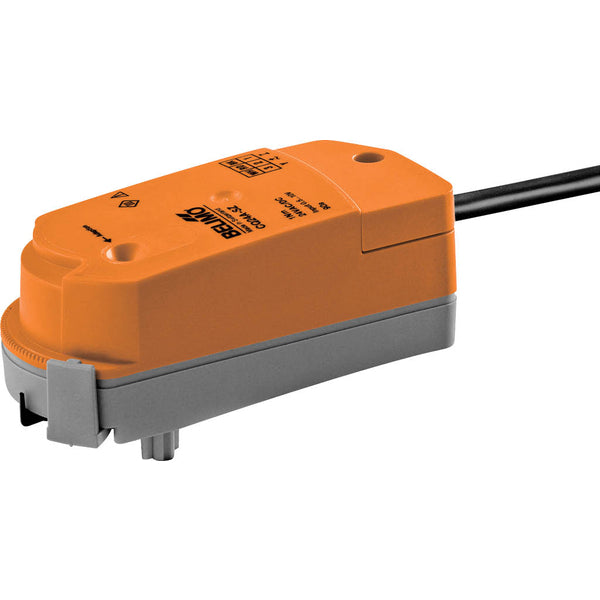

Belimo Actuator 0-10V 24VAC/DC 1Nm IP40 75s CQ24A-SZ

Deze Belimo ZoneTight elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 1 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator heeft een duurzame kunststof behuizing en is IP40 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 5 en 40 °C (41 en 104 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren.

Voordelen:

• Modulerende actuator met een stuursignaal van 0-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
