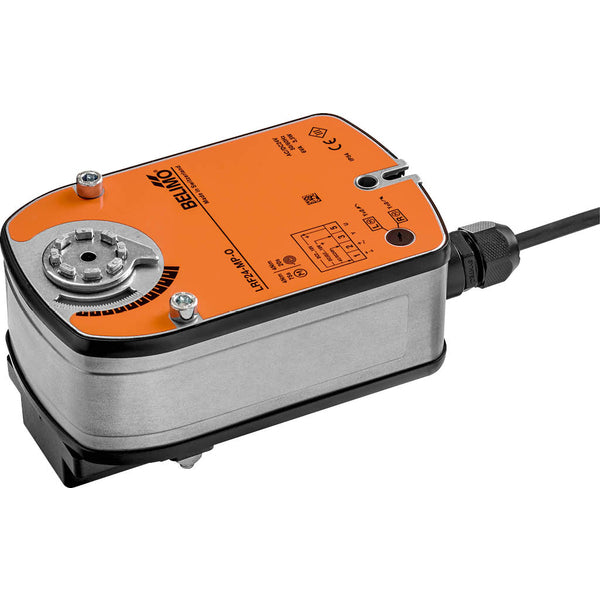

Actuator Modulerend 0-10/2-10V faalveilig 24 V AC/DC 4Nm IP54 Belimo

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 4 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positieterugkoppeling in het bereik van 0-10 V of 2-10 V, waardoor een nauwkeurige regeling en nauwkeurige bewaking van de positie mogelijk is binnen het gespecificeerde spanningsbereik. De actuator positioneert de klep tegelijkertijd voor gebruik en spant de retourveer. Als de voedingsspanning wegvalt, brengt de veerkracht de klep terug naar de open positie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De klep kan handmatig worden bediend en in elke stand worden vastgezet met een handslinger. Ontgrendelen kan handmatig of automatisch door de bedrijfsspanning toe te passen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator wordt verbonden met een 0-10 V stuursignaal en beweegt naar de positie die door het signaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. In busbedrijf ontvangt de actuator zijn digitale besturingssignaal van de bovenliggende regelaar via de MP-Bus en beweegt hij naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface zonder een analoge meetspanning te leveren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Modulerende actuator met een besturingssignaal van 0-10 V/2-10 V
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
