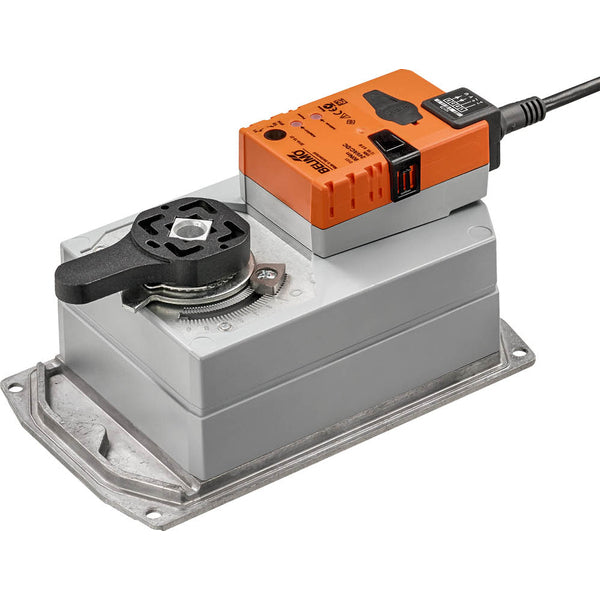

Belimo Actuator 0-10/2-10V 24VAC/DC 90Nm IP54 150s F07 DR24A-MP-7

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 90 Nm en kan de klep in 150 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positieterugkoppeling in het bereik van 0-10 V of 2-10 V, waardoor een nauwkeurige regeling en nauwkeurige bewaking van de positie mogelijk is binnen het gespecificeerde spanningsbereik. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F07 flens. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Vanwege de niet-lineaire koppelkarakteristiek is de actuator alleen geschikt voor vlinderkleppen en niet voor andere kleppen. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°. De actuator wordt verbonden met een 0-10 V stuursignaal en beweegt naar de positie die door het signaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. In busbedrijf ontvangt de actuator zijn digitale besturingssignaal van de bovenliggende regelaar via de MP-Bus en beweegt hij naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface zonder een analoge meetspanning te leveren.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F07 flens.
• Modulerende actuator met een besturingssignaal van 0-10 V/2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• Kan alleen worden gebruikt voor vlinderkleppen
• De tijd tot openen/sluiten van 150 s is traag voor sommige toepassingen
