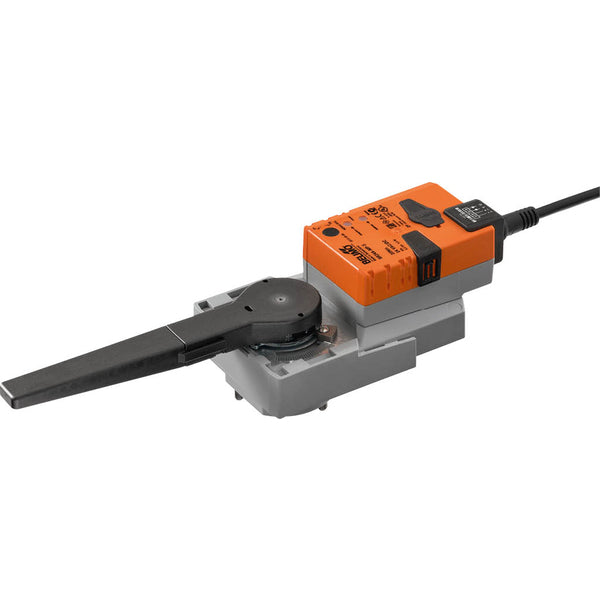

Belimo Aandrijving 24VAC/DC 20Nm BACnet/Modbus/MP-Bus IP54 90s F05 SR24A-MOD-5

Deze elektrische Belimo actuator is ontworpen voor het regelen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positioneringsindicator om de kleppositie duidelijk te zien. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator wordt gemonteerd op een kwartslagklep met ISO 5211 F05-flenzen. De actuator heeft een duurzame kunststof behuizing en heeft een IP54-beschermingsklasse. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een 1-meter voedingskabel.

De actuator is uitgerust met overbelastingsbeveiliging, de actuator heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan direct op de roterende of vlinderklep worden gemonteerd met een montageflens. De montage-oriëntatie ten opzichte van de klep kan in stappen van 90° worden geselecteerd. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.

Voordelen:

• De actuator kan worden gemonteerd op de klep via de ISO 5211 F05-flens
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
• Handmatige bediening
• De actuator is beveiligd tegen overbelasting
• Visuele positie-indicator

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
• De tijd om te openen/sluiten van 90 s is traag voor sommige toepassingen
