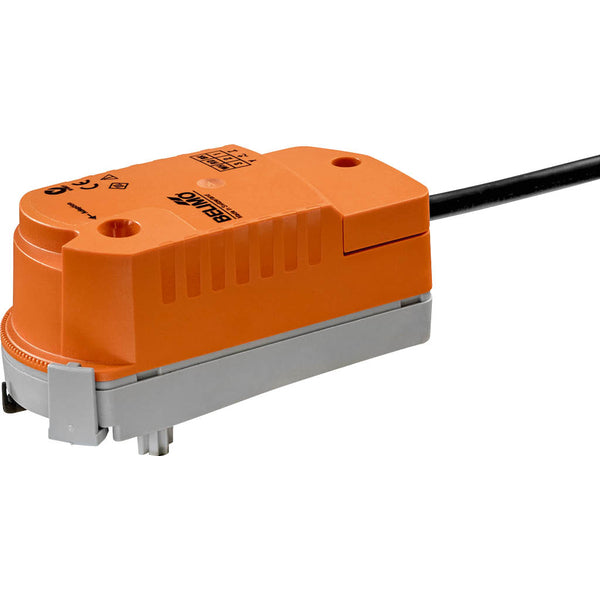

Actuator Fail-Safe 24 V AC/DC 1Nm MP-Bus IP40 Belimo

Deze Belimo ZoneTight elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 1 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is uitgerust met het besturingstype MP-Bus, waardoor naadloze integratie en efficiënt beheer van aangesloten apparaten in het systeem mogelijk is, met betrouwbare besturings- en communicatiemogelijkheden. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking keert de klep automatisch terug naar de open stand met behulp van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en is IP40 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 5 en 40 °C (41 en 104 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door deze eruit te klikken en gebruik vervolgens de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator krijgt zijn digitale besturingssignaal van de superieure regelaar via de MP-Bus en beweegt naar de gedefinieerde positie. De MP-aansluiting dient als communicatie-interface en biedt geen analoge meetspanning. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Na levering in de fabriek is de actuator volledig ontladen en moet hij voor de eerste installatie ongeveer 25 seconden worden voorgeladen om de condensatoren op het vereiste spanningsniveau te brengen.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
