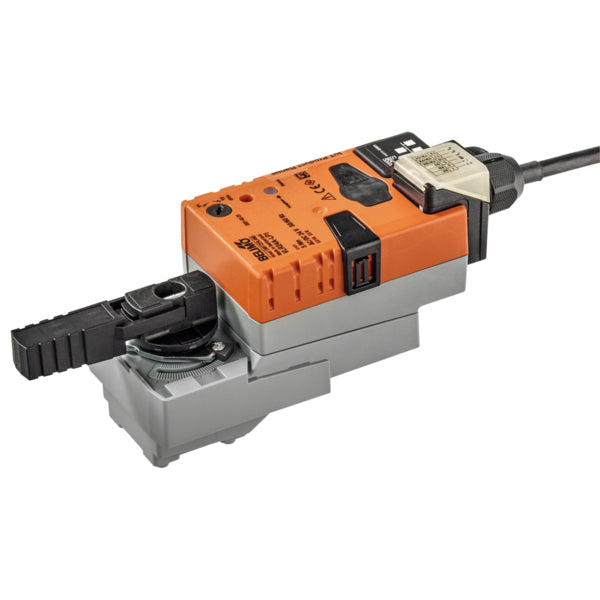

Belimo Actuator 24VAC/DC 5Nm BACnet/Modbus IP40 90s VLR24A-LP1

Deze Belimo elektrische actuator is ontworpen voor het bedienen van kwartslagkranen. De actuator levert een koppel van 5 Nm en kan de kraan in 90 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positie-indicator om de positie van de kraan duidelijk te zien. De actuator beschikt over BACnet IP/Modbus TCP-besturing, wat veelzijdige communicatie en interoperabiliteit met andere systemen mogelijk maakt voor gestroomlijnde controle- en bewakingsmogelijkheden. De actuator heeft een duurzame kunststof behuizing en heeft een IP40-beschermingsklasse. Deze actuator kan werken binnen een omgevingstemperatuur van -30 tot 50 °C (-22 tot 122 °F). De actuator wordt geleverd met een 1-meter voedingskabel.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de aanslag is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. Handmatige activering van de aanpassing kan worden gedaan door op de knop "Aanpassing" te drukken. Beide mechanische eindstops worden gedetecteerd tijdens de aanpassing (hele instelbereik). De actuator beweegt vervolgens naar de positie die door het controlesignaal is gedefinieerd. Hij kan direct op de kogelkraan worden gemonteerd met een enkele schroef, waarbij de montageoriëntatie in stappen van 90° kan worden aangepast. De actuator wordt bestuurd via de Cloud, BACnet IP of Modbus TCP en beweegt naar de positie die door het controlesignaal is gedefinieerd. Verschillende gegevenspunten kunnen worden gelezen en geschreven via dezelfde interfaces. In hybride modus ontvangt hij zijn analoge controlesignaal van de hogere controller en beweegt naar de gedefinieerde positie. Verschillende gegevenspunten, behalve het controlesignaal, kunnen nog steeds worden benaderd via de digitale interfaces. De rotatiehoek kan worden aangepast met mechanische eindstops. De geregistreerde gegevens (geïntegreerde gegevensregistratie voor 13 maanden) kunnen worden gebruikt voor analytische doeleinden, met CSV-bestanden die via een webbrowser kunnen worden gedownload. Bij de eerste voedingsvoorziening (d.w.z. tijdens de inbedrijfstelling) voert de actuator een aanpassing uit waarbij het werkbereik en de positiefeedback zich aanpassen aan het mechanische instelbereik. Hij beweegt vervolgens naar de positie die door het controlesignaal is gedefinieerd.

Voordelen:

• Handmatige bediening
• De actuator is overbelastingsbeveiligd
• Visuele positie-indicator

Nadelen:

• De tijd om te openen/sluiten van 90 s is traag voor sommige toepassingen
