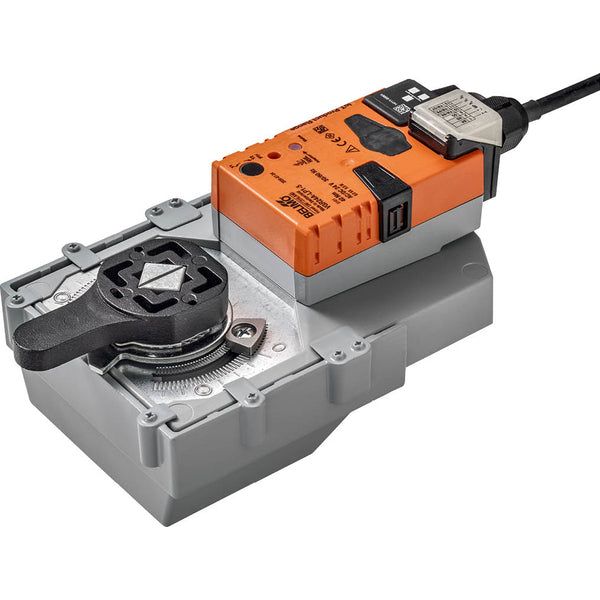

Actuator 24 V AC/DC 40Nm BACnet IP/Modbus TCP IP40 Belimo

Deze elektrische actuator van Belimo is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 40 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is voorzien van BACnet IP/Modbus TCP-besturing, wat veelzijdige communicatie en interoperabiliteit met andere systemen mogelijk maakt voor gestroomlijnde besturings- en bewakingsmogelijkheden. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F05 flens. De actuator heeft een duurzame kunststof behuizing en is IP40 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen -30 en 50 °C (-22 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. Je kunt de aanpassing handmatig activeren door op de knop "Adaptation" te drukken. Beide mechanische eindaanslagen worden gedetecteerd tijdens de aanpassing (hele instelbereik). De actuator beweegt dan naar de positie die is gedefinieerd door het besturingssignaal. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator wordt bestuurd via de Cloud, BACnet IP of Modbus TCP en beweegt naar de positie die is gedefinieerd door het besturingssignaal. Via dezelfde interfaces kunnen verschillende gegevenspunten worden geschreven en gelezen. In de hybride modus ontvangt de actuator zijn analoge besturingssignaal van de hogere regelaar en beweegt hij naar de gedefinieerde positie. Verschillende gegevenspunten kunnen worden gelezen en geschreven (behalve het besturingssignaal) via de Cloud, BACnet IP of Modbus TCP. De draaihoek kan worden aangepast met mechanische eindaanslagen. De opgenomen gegevens (geïntegreerde gegevensregistratie gedurende 13 maanden) kunnen worden gebruikt voor analytische doeleinden. CSV-bestanden kunnen worden gedownload via een webbrowser.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F05 flens.
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
