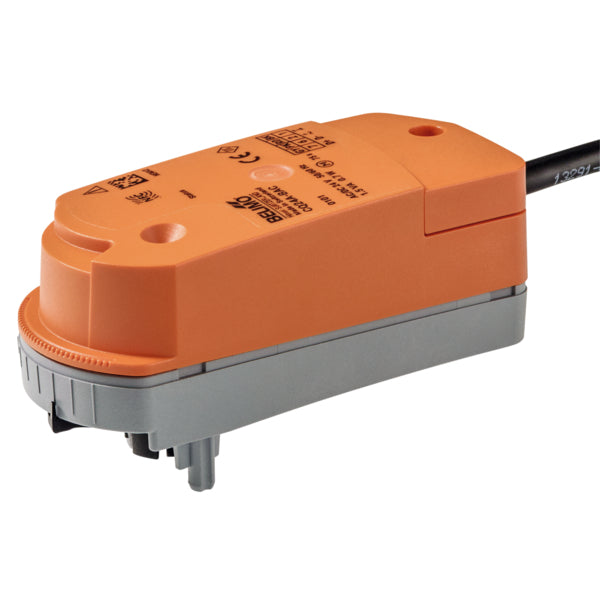

Belimo Actuator 24VAC/DC 1Nm BACnet/Modbus IP40 75s CQ24A-BAC

Deze Belimo ZoneTight elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 1 Nm en kan de klep in 75 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is ontworpen met BACnet MSTP/Modbus RTU-besturing en biedt betrouwbare en robuuste communicatieprotocollen voor een efficiënte werking en integratie binnen de netwerkbesturingsomgeving. De actuator heeft een duurzame kunststof behuizing en is IP40 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 10 en 40 °C (50 en 104 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door deze eruit te klikken en gebruik vervolgens de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator is uitgerust met een geïntegreerde interface voor BACnet MSTP en Modbus RTU. Het ontvangt het digitale besturingssignaal van het besturingssysteem en geeft de huidige status weer.

Voordelen:

• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 75 s is traag voor sommige toepassingen
