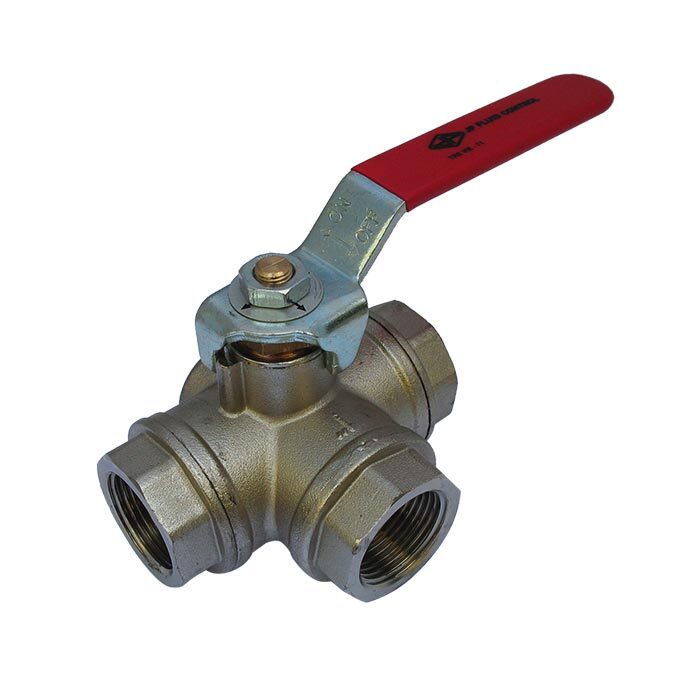

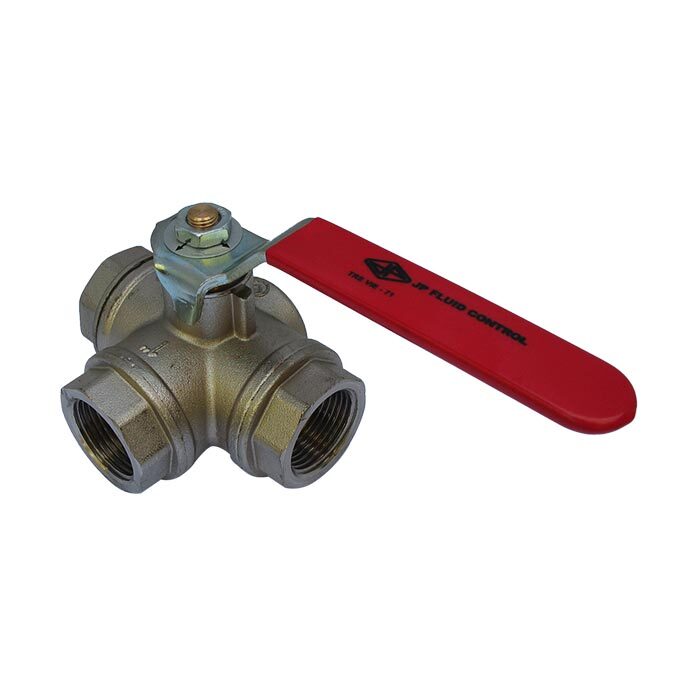

70 - G1/4'' 3-Weg (L) Kogelkraan F/F/F
Opmerking: dit product wordt stopgezet en vervangen door BL3BML-014
3-Weg kogelkraan L-boring met G1/4 inch schroefdraad (F/F/F) en hendel voor open/dicht bediening. 10mm doorlaat en max werkdruk 32 bar. Voor o.a. water, olie, lucht etc. Temperatuurbereik van -20 tot 150°C. Messing vernikkeld huis met hardverchroomde kogel en PTFE afdichtingen.
Opmerking: dit product wordt stopgezet en vervangen door BL3BML-014
Beschrijving
3-Weg (L-boring) kogelkraan uit vernikkeld messing van JP Fluid Control met G1/4 inch leidingaansluitingen (BSPP schroefdraad) en een nominale diameter van 10mm. De kraan is uitgerust met gecoate hendel voor handbediening. De kogelkranen uit de 70-serie van JP Fluid Control worden gekenmerkt door een lange levensduur.
Technische Gegevens
| Parameter | Waarde |
|---|---|
| Serie | 70 |
| Functie | 3-weg (L-boring) |
| Diagram |  De poorten overlappen tijdens rotatie. |
| Poorten | G1/4 BSP (F/F/F) |
| Behuizing | Messing vernikkeld (CW 617N) |
| Kogel | Hardverchroomd messing |
| Afdichtingen | PTFE (teflon) |
| Doorlaat kogel | 10 mm |
| Kv-waarde | 3 m3/u |
| Bediening | Hendel (pvc coating) |
| Max werkdruk | 32 bar |
| Temperatuur | -20°C .. 150°C |
Installatie
Het ventiel is aan alle drie poorten uitgevoerd met binnendraad in 1/4 inch. Dit is parallelle gasdraad, ofwel BSPP (British Standard Pipe Parallel). Met behulp van het chemische bestendigheid van materialen bevat meer informatie over de beste materiaalkeuze. De kraan is geschikt voor een maximale druk van 32 bar en een temperatuur tussen -20 en 150 °C.
