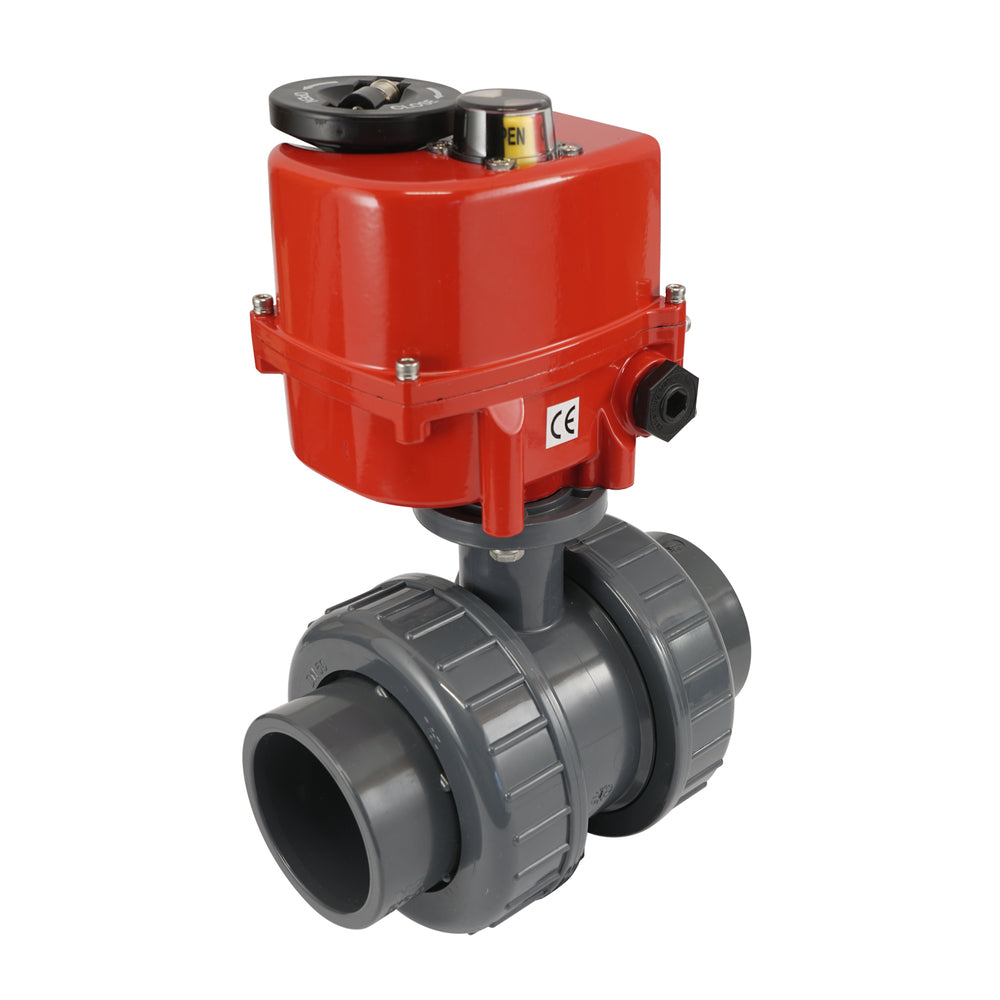

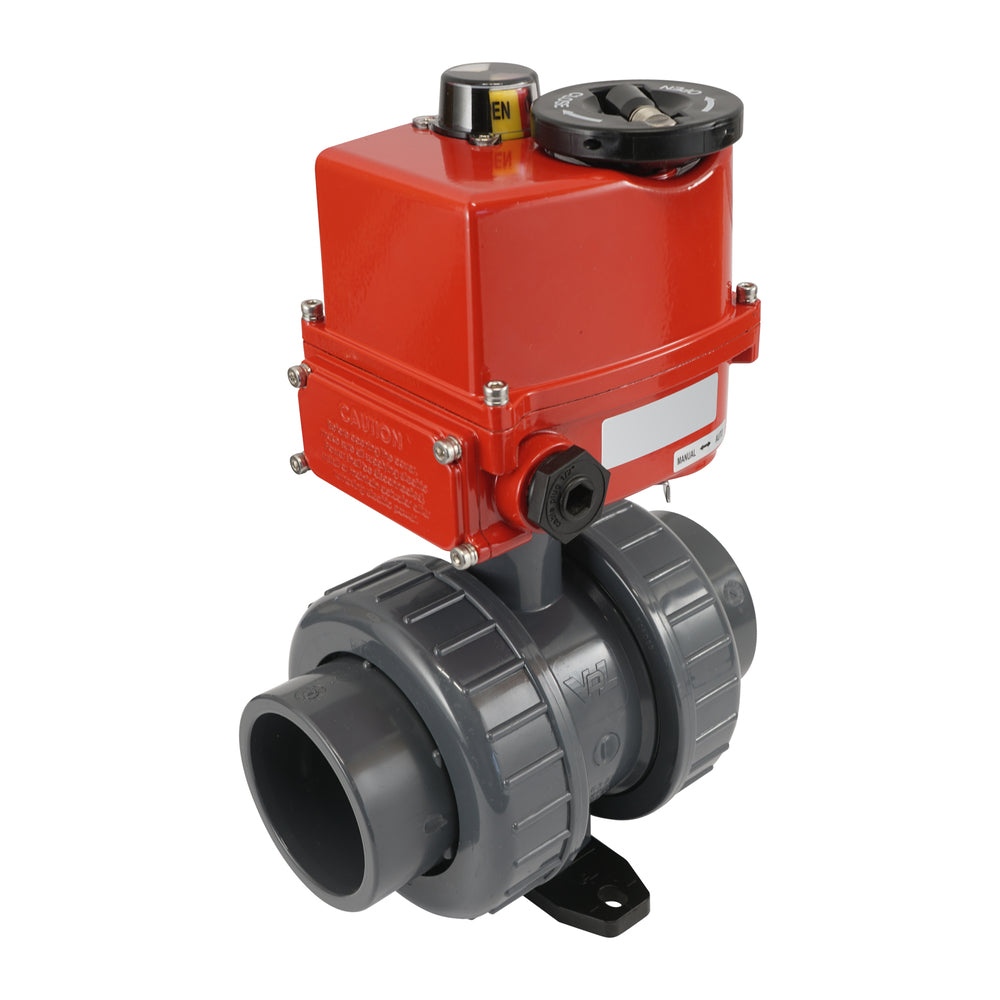

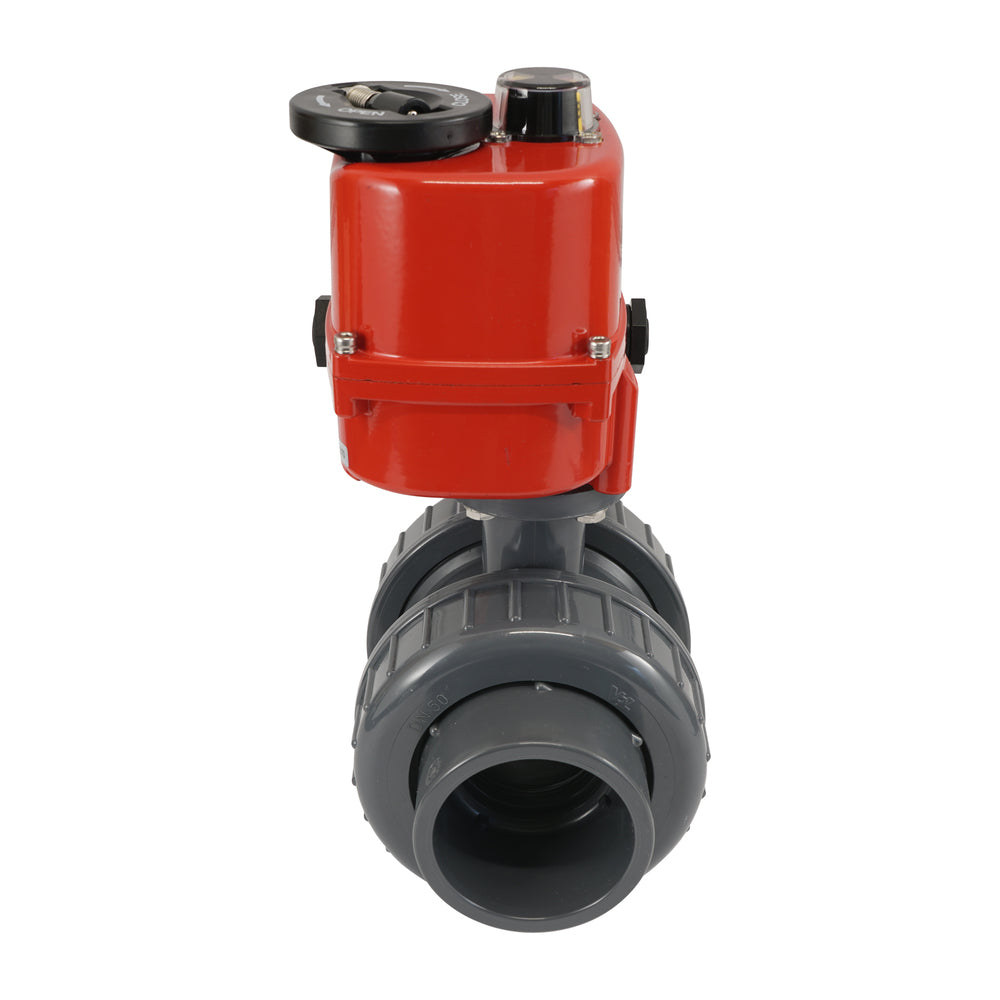

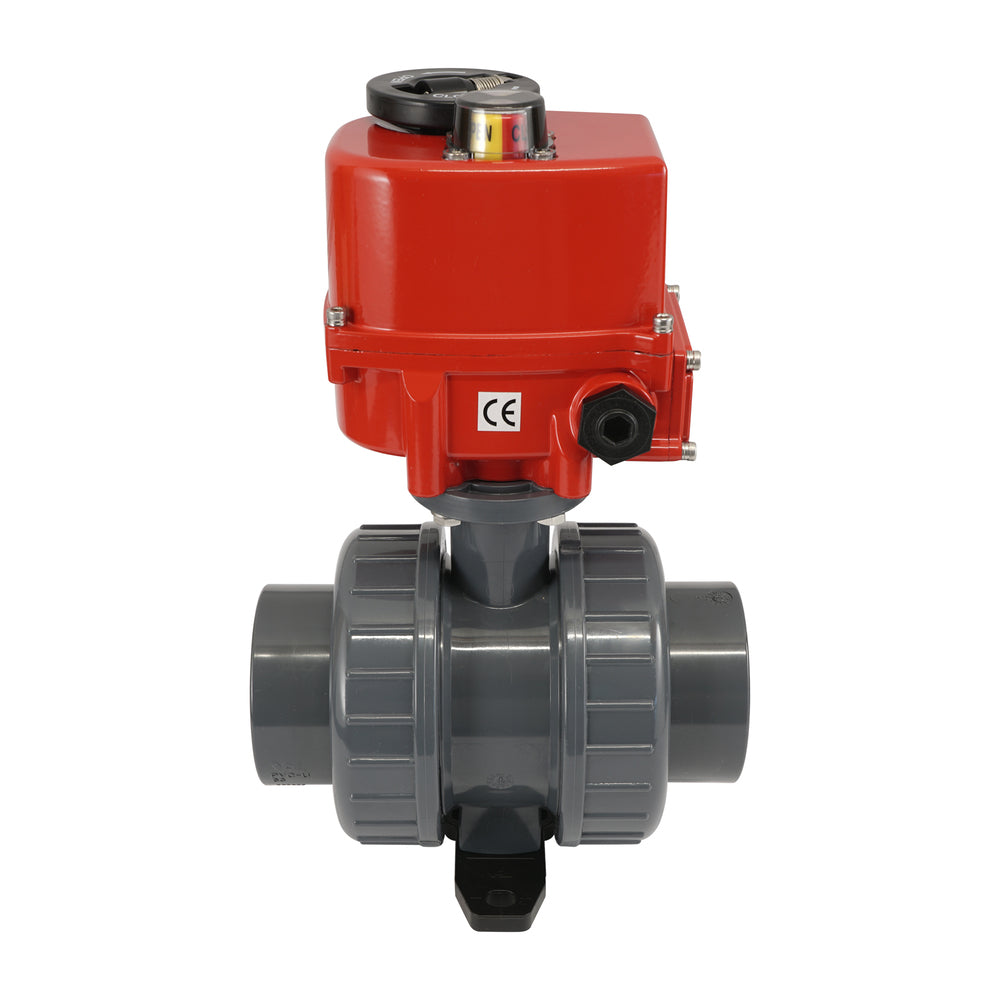

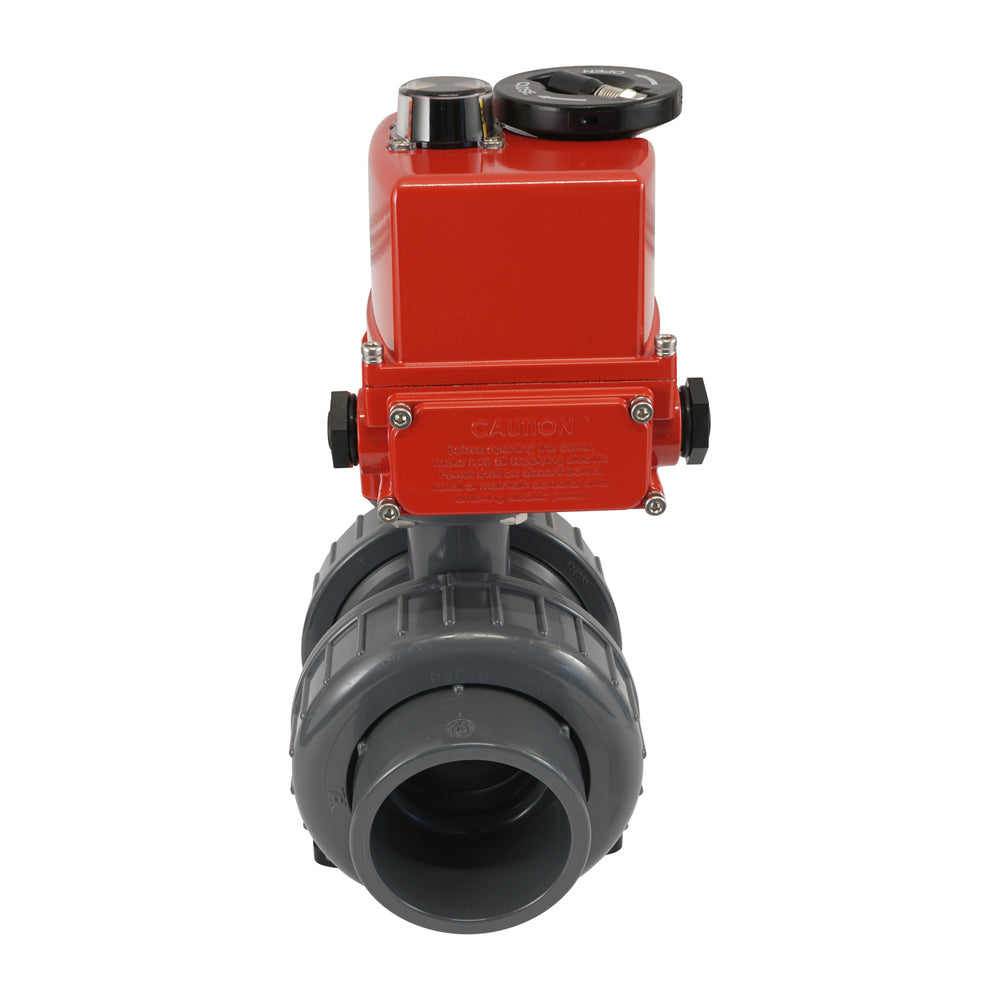

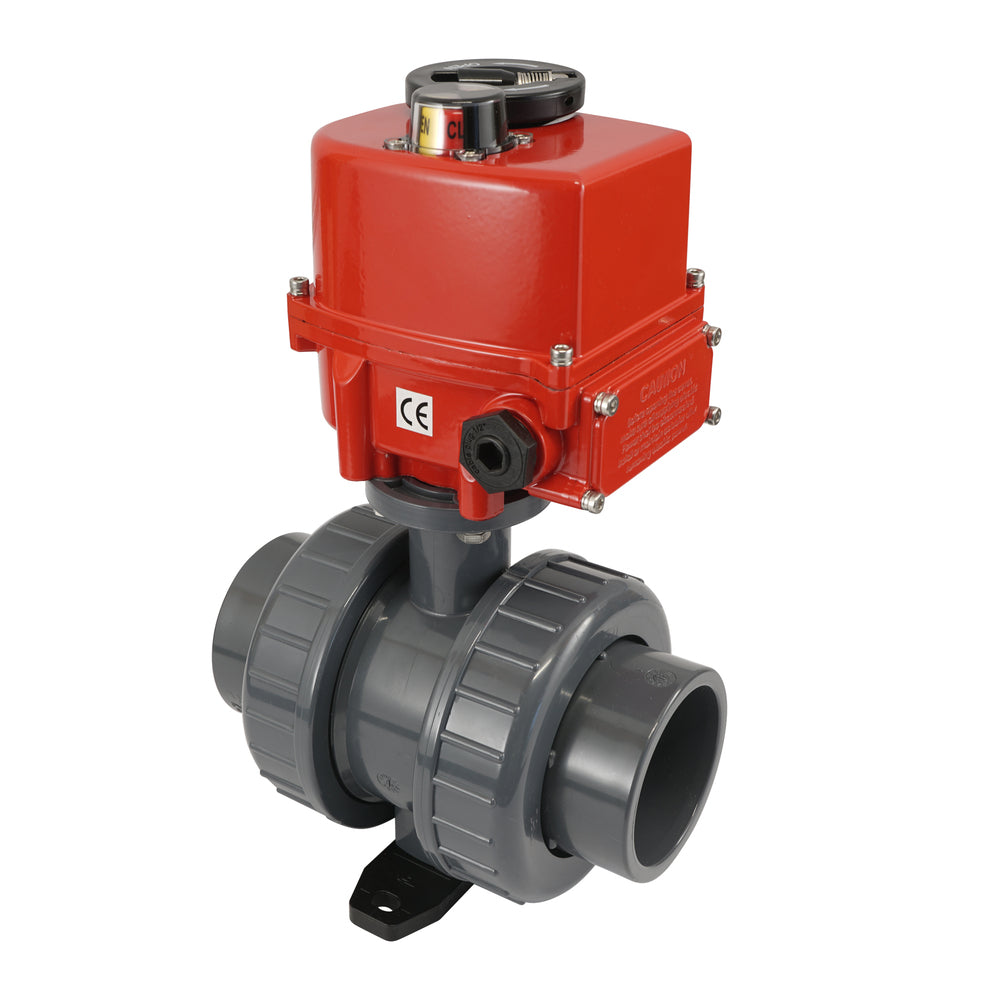

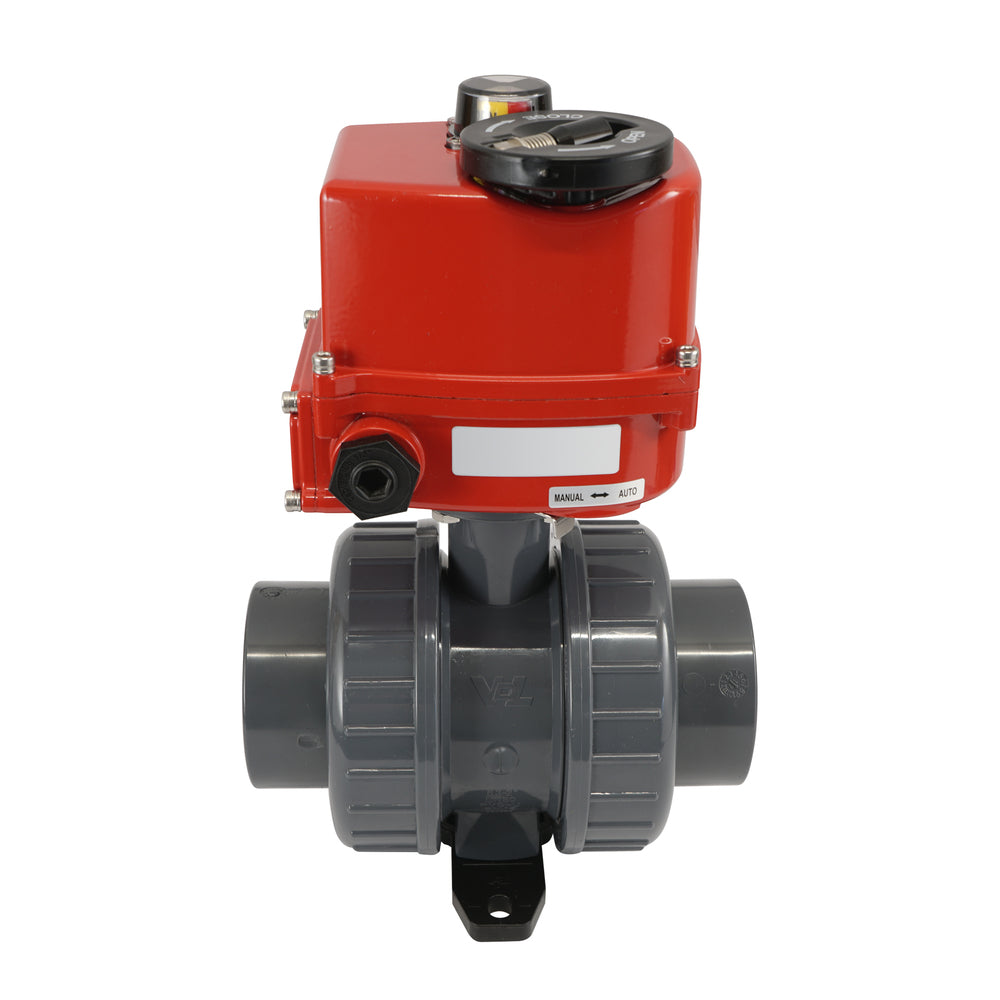

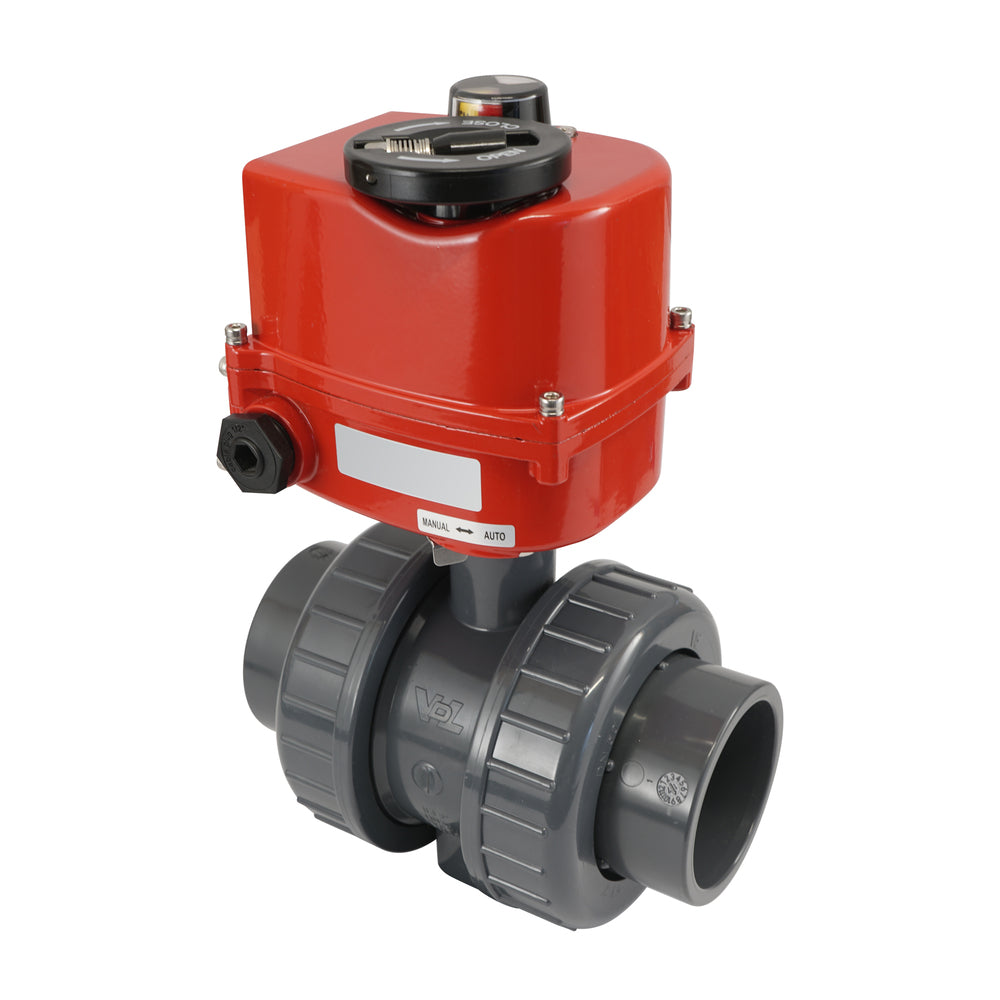

50 mm wartelaansluitingen 2-weg PVC modulerende elektrische kogelkraan 24 V AC/DC (VDL)
Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg PVC kogelkraan. Actuator vereist 24 V AC/DC om te werken. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS). De kogelkraan heeft twee 50 mm ware wartelaansluitingen. Doorlaat van 40 mm (Kv-waarde 170 m3/h), medium temperatuurbereik van 0 tot 60 °C en een maximale druk van 16 bar. Met de behuizing van de actuator geeft het de unit een bescherming van IP67 voor een omgevingstemperatuur van -10 tot 50 °C.
- Normale prijs
- €780,80
- Normale prijs
- €645,29
Beschrijving
Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 13 seconden met een koppel van 40 Nm (hoger losbreekkoppel, zie de handleiding). Het vereist een voedingsspanning van 24 V AC/DC, heeft een duty cycle van S2, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Het vereist een controlesignaal van 4-20 mA (en 0-10V, 2-10V) voor het plaatsen. De actuator wordt op de klep gemonteerd via de ISO 5211 F03, F05 of F07 flens. De 2-weg PVC-afsluiter heeft twee aansluitpunten van 50 mm ware wartelaansluitingen. Het medium stroomt door een boring van 40 mm (Kv-waarde van 170 m3/u) en de temperatuur kan tussen 0 en 60 °C liggen bij een druk van minder dan 16 bar. Door de duurzame behuizing van de actuator heeft deze een beschermingsgraad van IP67 en is bestand tegen een omgevingstemperatuur van -10 tot 50 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.
Voordelen:
- Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep te positioneren tussen 0-90 graden met een stuursignaal van 4-20 mA
- Hij heeft een robuuste IP67-behuizing
- Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien
Nadelen:
- In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager
serie
AG5 Actuator
De AG5 elektrische klepaandrijvingen van JP Fluid Control bieden een uitgebreide lijst met standaardfuncties, waaronder veiligheidsoverride tegen schade door overkoppel en handmatige override. Actuatoren zijn ook beschikbaar met verschillende opties zoals moduleren, genaamd DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 40-50 Nm. De AG5 DPS modulerende actuator kan worden aangestuurd met 4-20 mA, 0-10V of 2-10V.
Reserveonderdelen
Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan 6P14P050
Aandrijving: AG-540-B-DPS
Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
