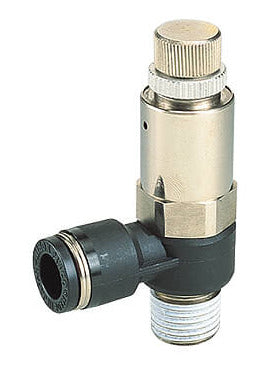

6mm - R1/8" Pneumatische Haakse Drukregelaar
Opmerking: dit product zal in de toekomst worden stopgezet
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Dit is een elleboog pneumatische drukregelaar voor het regelen van de luchtdruk en om deze aan de uitlaatzijde op een ingestelde waarde te houden. De regelaar bestaat uit een schotelklep, een sensorzuiger en een laadveer. De schotelklep zal het medium door de inlaatpoort laten zolang de laadveer met een sensorzuiger dit toelaat, waardoor de druk aan de uitlaatzijde toeneemt. Als de druk aan de uitlaatzijde daalt, zal de schotelklep weer openen en meer lucht doorlaten om zo de druk te verhogen. Series = JPS|JPC/ drukregelklep die de luchtdruk afkomstig van de schroefdraadpoort vermindert en deze op een ingestelde waarde via de uitlaatpoort afgeeft. Op deze manier blijft de perslucht behouden bij de minder belangrijke slagen.
Het heeft een 6 mm insteek koppeling aan de ene kant en een R 1/8 inch mannelijke poort met schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.
De insteldruk varieert van 1 to 8 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).
Gebruik de stelschroef om de gewenste druk in te stellen. Zwaai of roteer het lichaam van de producten niet met geweld. Het kan de producten beschadigen en vloeistoflekkage veroorzaken. Draai de stelschroef met de klok mee om de druk tw wijzigen. De druk moet worden aangepast van laag naar hoog.
Voordelen:
- Uitgerust met eenvoudig aan te sluiten insteekkoppelingen
Nadelen:
- Niet geschikt voor vacuümtoepassingen
RVC serie
De RVC - serie bestaat uit L-type drukregelaars die worden gebruikt om de druk vanaf de inlaatzijde te verminderen en houdt de druk op een vaste ingestelde waarde aan de uitlaatzijde.De inlaatkoppelingmaten varieren van 4 tot 8 mm en de uitlaatpoorten met schroefdraad zijn verkrijgbaar in M5x0.8 grootte en ook varieren van R1/8 tot R1/4 inch. Het behuizingsmateriaal is vernikkeld messing met een PBT-insteekkoppelstuk.Het werkdrukbereik is van 0 tot 9 bar en het drukinstelbereik is van 1 tot 8 bar. De drukregelaars hebben een NBR-afdichting waardoor ze geschikt zijn voor een temperatuurbereik van 0 tot 60 °C (niet geschikt bij ijsvorming).
