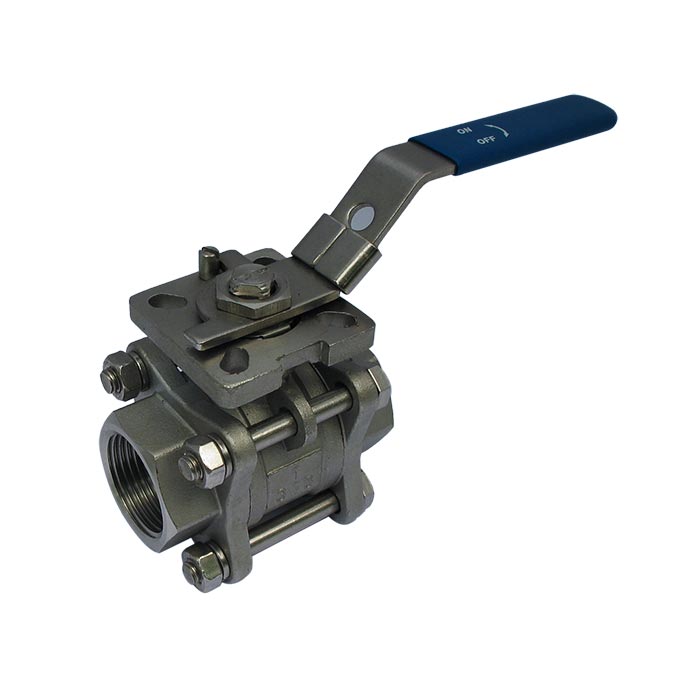

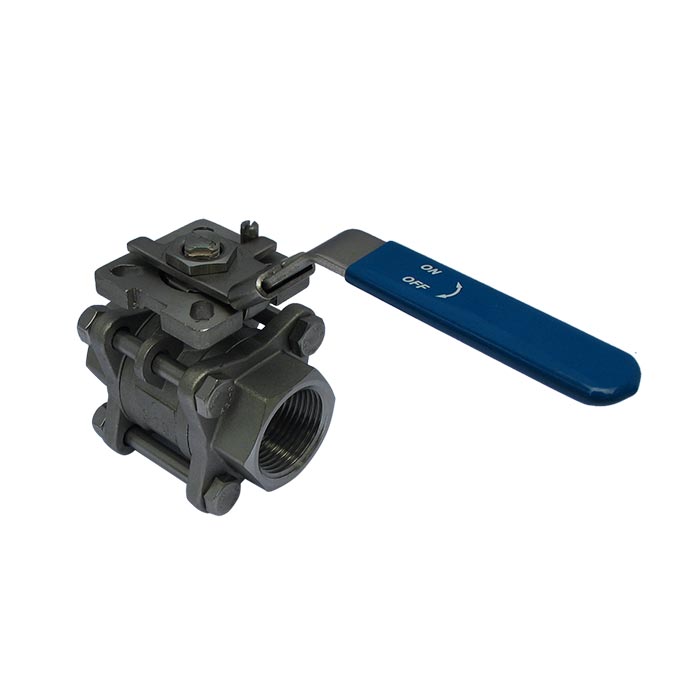

665 - G3'' 2-Weg Kogelkraan 3-Delig RVS Volle Doorlaat ISO-Top
Opmerking: dit product wordt stopgezet en vervangen door BL2SA3-300
2-Weg kogelkraan (3-delig) met G3 inch schroefdraad (F/F) en ISO-Top (F07,F10) en hendel voor open/dicht bediening. 80mm doorlaat en max werkdruk 65 bar. Temperatuurbereik van -40 tot 220°C. RVS huis met RVS kogel en PTFE afdichtingen.
Opmerking: dit product wordt stopgezet en vervangen door BL2SA3-300
Beschrijving
2-Weg kogelkraan uit rvs met 3-delige constructie van JP Fluid Control met G3 inch leidingaansluitingen (BSPP schroefdraad) en een volle doorlaat (80 mm). De kraan is uitgerust met ISO-Top flens en bovendien met een gecoate hendel voor handbediening. De kogelkranen uit de 665-serie van JP Fluid Control worden gekenmerkt door een lange levensduur.
Technische Gegevens
| Parameter | Waarde |
|---|---|
| Serie | 665 |
| Functie | 2-weg |
| Poorten | G3 BSP (F/F) |
| Behuizing | RVS (AISI 316) |
| Kogel | RVS (AISI 316) |
| Afdichtingen | PTFE (teflon) |
| Doorlaat kogel | 80 mm (volle doorlaat) |
| Kv-waarde | 790 m3/u |
| Bediening | Hendel + ISO 5211 flens (voorbereiding montage actuator) |
| ISO 5211 flens | F07 en F10 |
| Max werkdruk | 65 bar |
| Temperatuur | -40°C .. 220°C |
Installatie
Het ventiel is aan beide zijden uitgevoerd met binnendraad in 3 inch. Dit is parallelle gasdraad, ofwel BSPP (British Standard Pipe Parallel). Met behulp van het Maatvoering Standaarden bevat meer informatie over de maatvoering van de ISO 5211 standaard. De kraan is ook met de hand te bedienen via standaard aanwezige hendel.
Toepassing
Deze kogelkraan is onderdeel van de 665 serie. De behuizing van de kraan bestaat uit rvs, de kogel bestaat uit rvs en de afdichtingen zijn gemaakt van PTFE. Hiermee is de kraan geschikt voor veel verschillende agressieve en corrosieve media. Het artikel
Maximale druk versus temperatuur voor de 665 serie.
