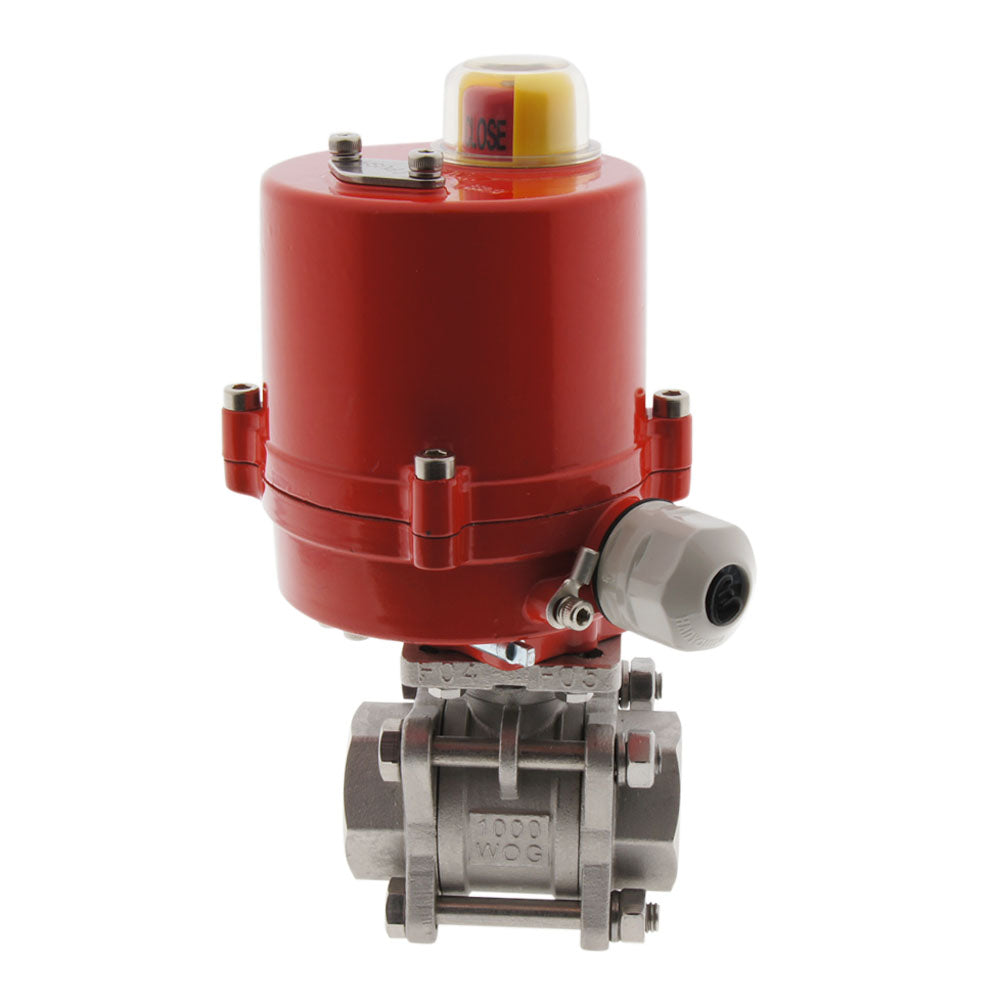

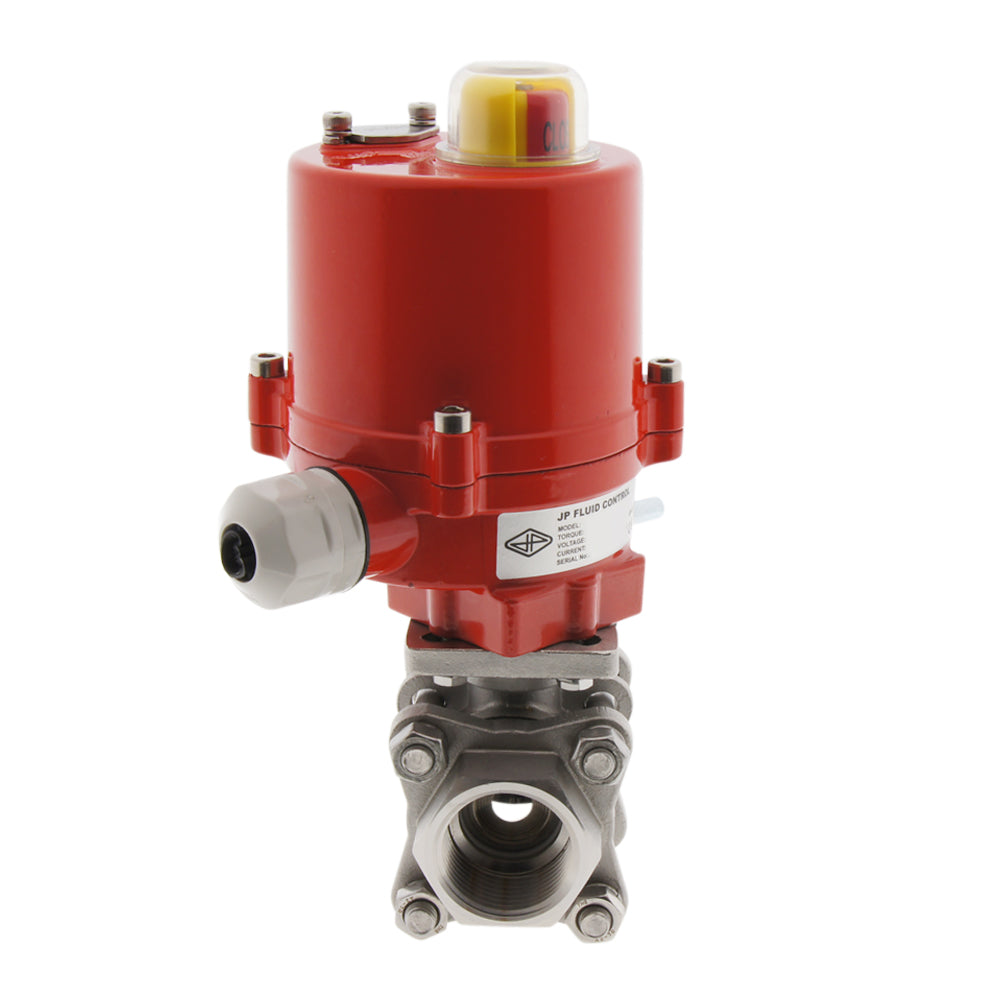

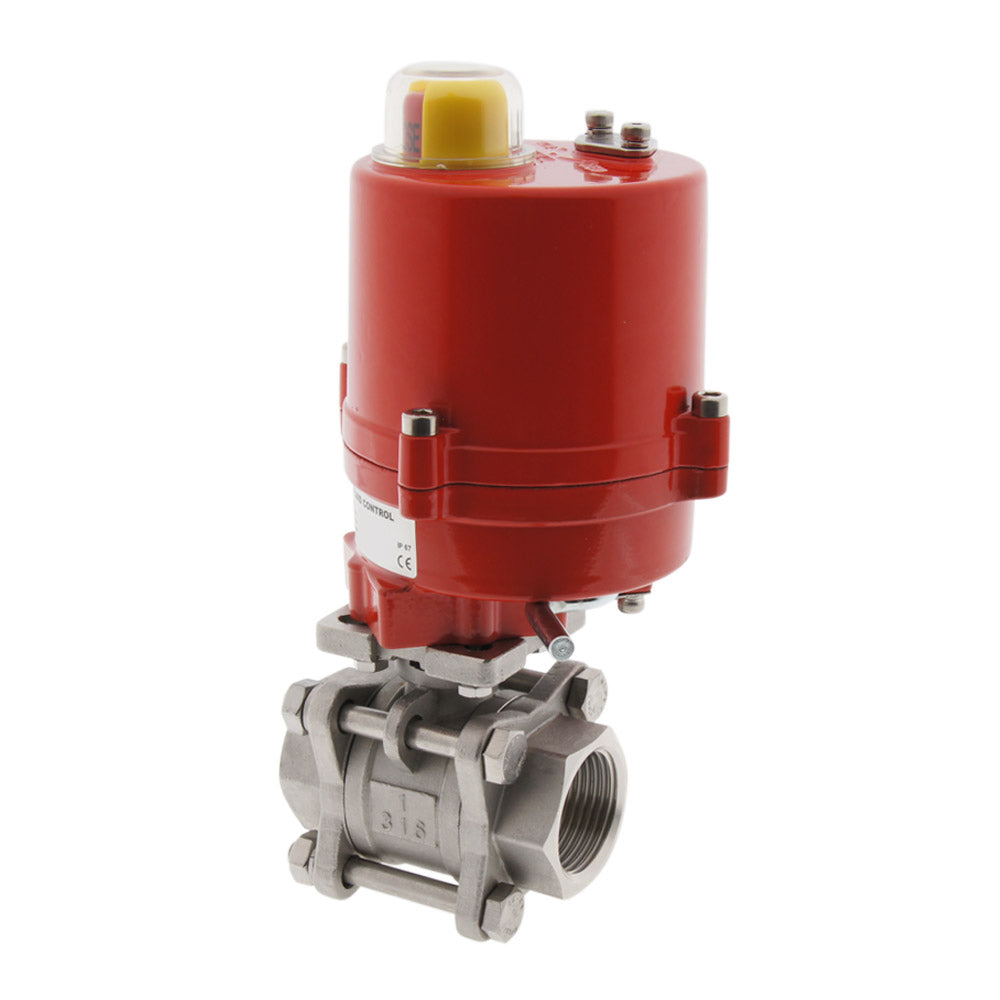

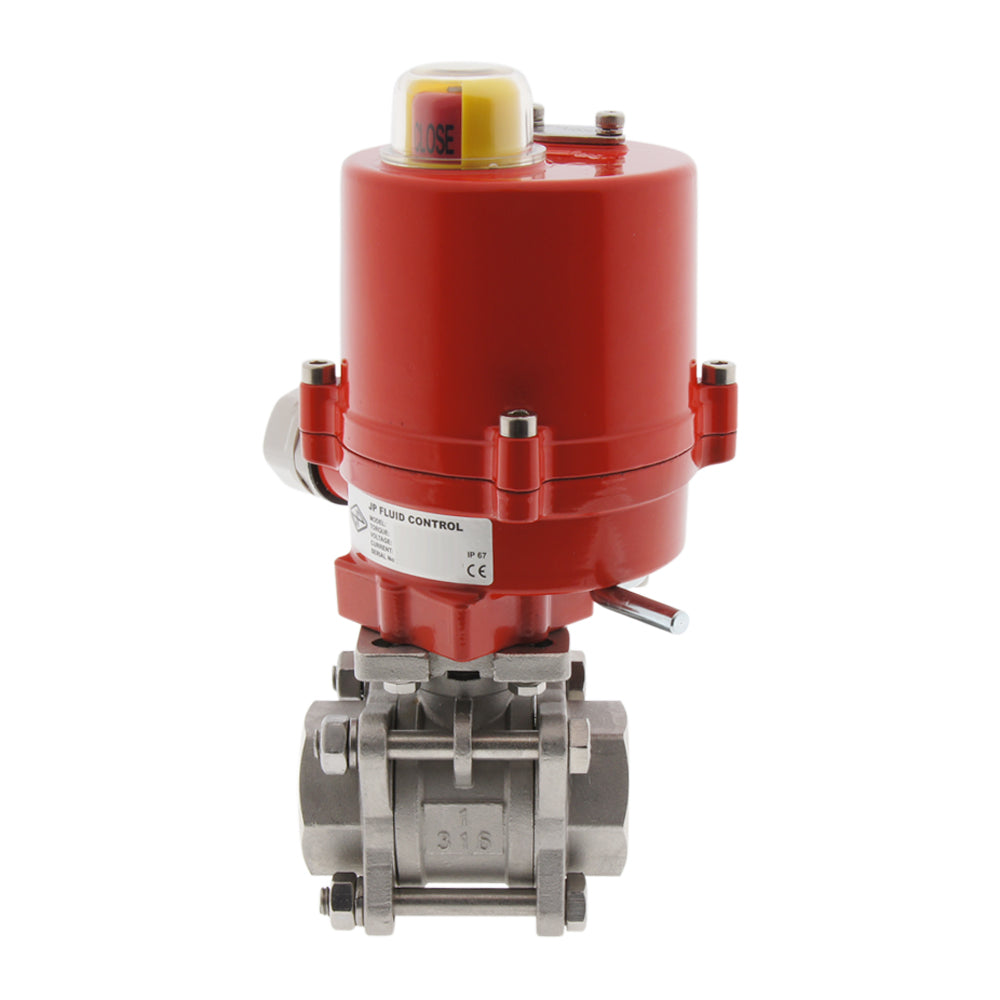

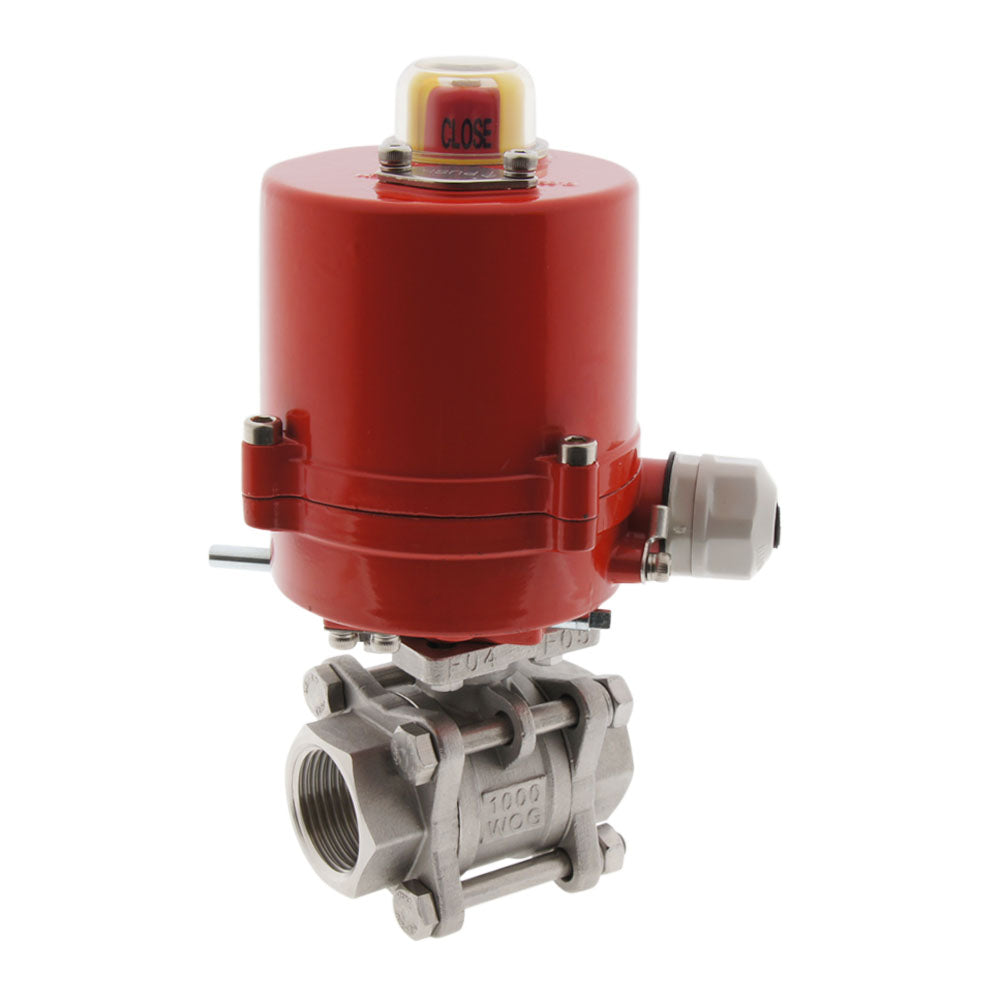

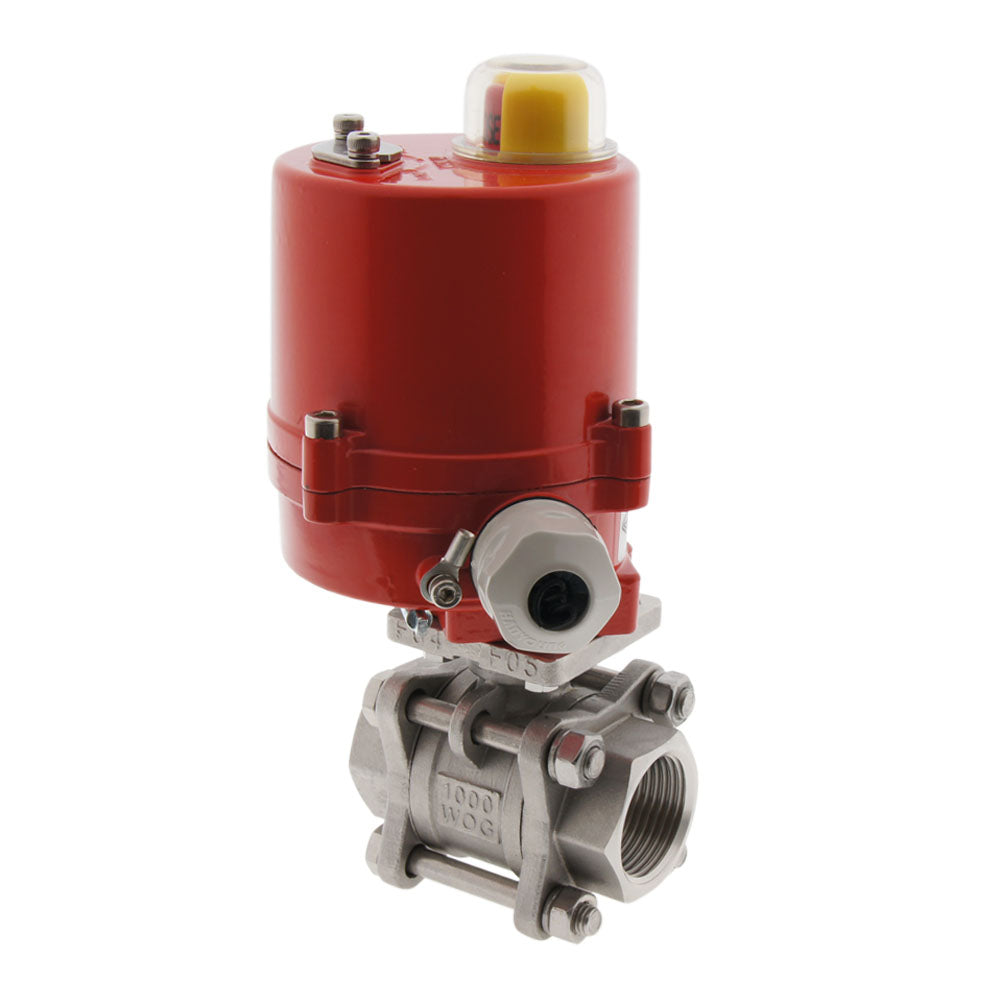

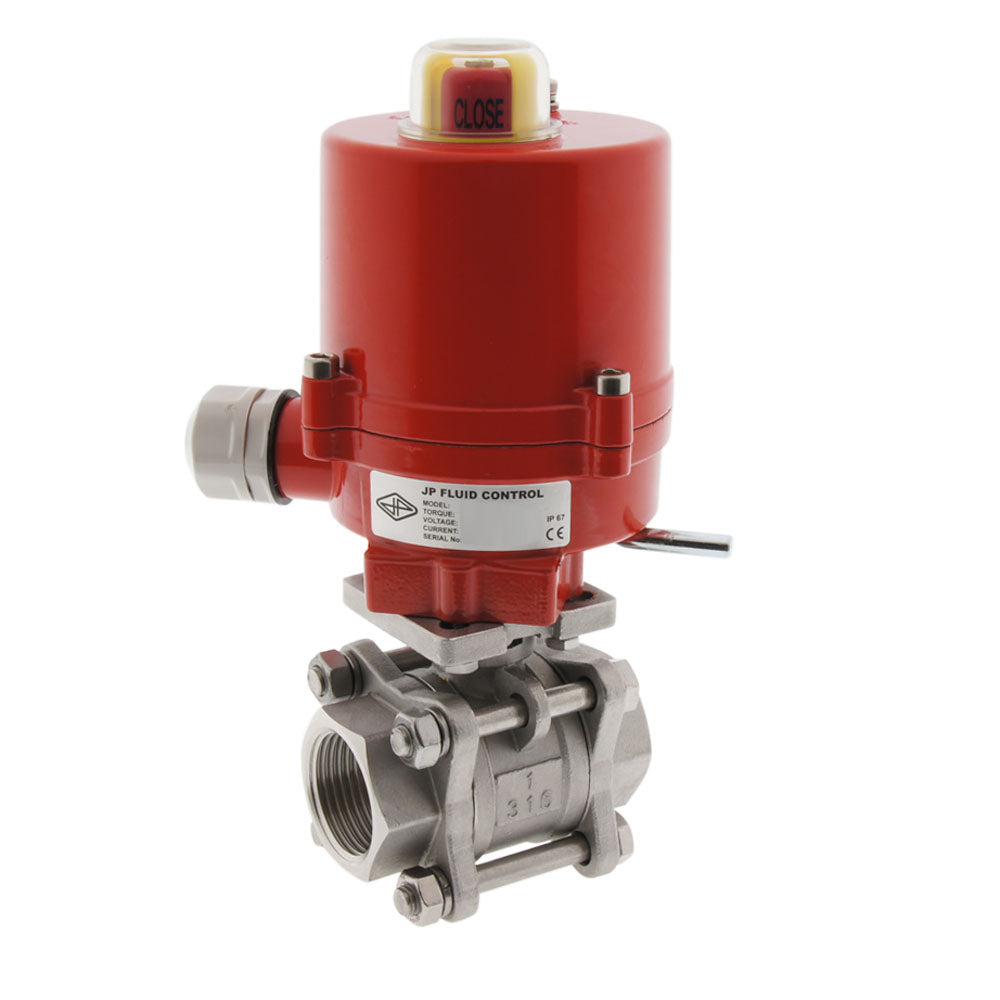

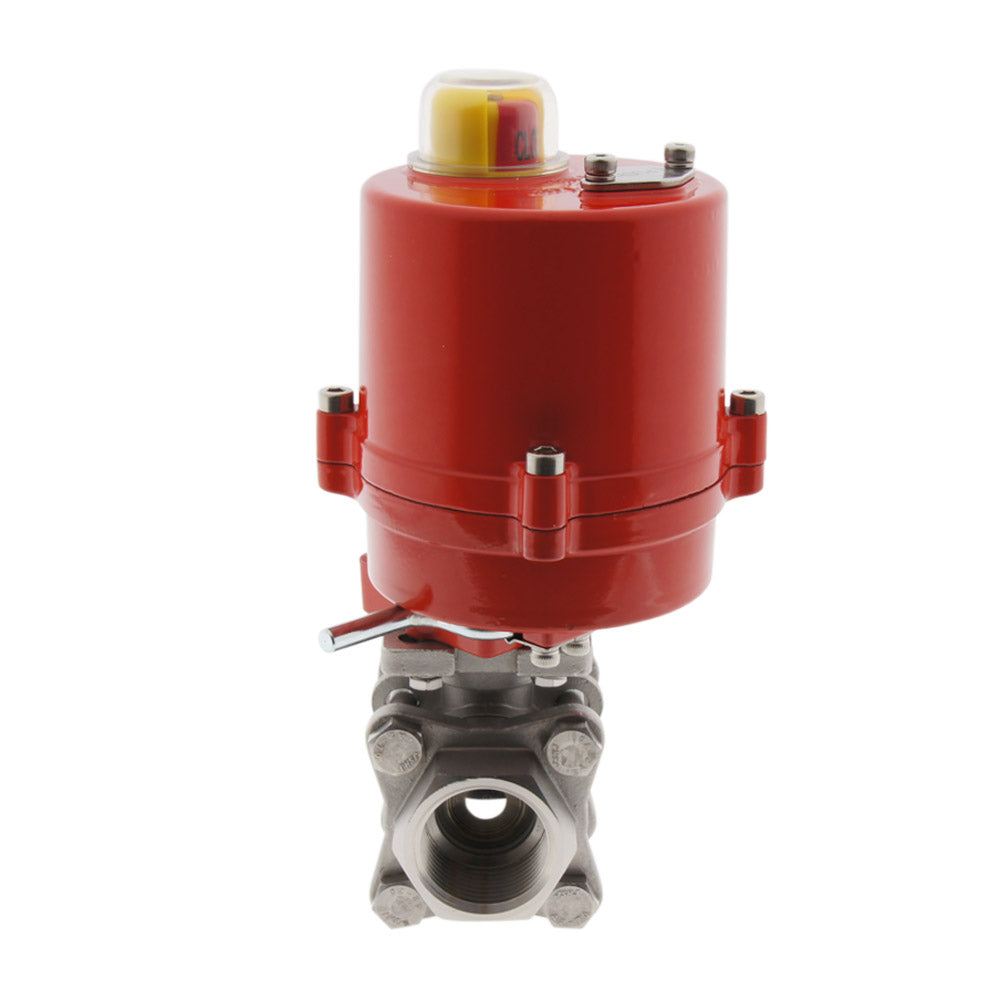

Elektrische kogelkraan 2-Weg G1/4'' roestvrij staal 12V DC
Opmerking: dit product wordt stopgezet en vervangen door BL2SA3-014-AG4-012DC
Opmerking: dit product wordt stopgezet en vervangen door BL2SA3-014-AG4-012DC
Beschrijving
Deze sterke en energiezuinige 2-weg elektrische kogelkraan van Tameson kan worden gebruikt om leidingen met gas of vloeistoffen automatisch af te sluiten. De klep heeft 1/4 inch pijpschroefdraad (binnendraad, BSPP). De behuizing van de klep is gemaakt van roestvrij staal met een roestvrijstalen kogel en PTFE (teflon) afdichting. De actuator is geschikt voor zowel 12 volt DC (gelijkstroom) als 12 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op wisselstroom of gelijkstroom. De fabrieksinstelling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel wordt aangesloten) en levert maximaal 20 Nm koppel. De klep draait van 0 tot 90 graden in 4 seconden. Wanneer de kogel een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars staan op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator geeft de klepstand aan. De actuator is uitgerust met een handmatige override.
Belangrijkste voordelen
- Robuuste roestvrijstalen kogelkraan met 1/4 inch pijpschroefdraad
- Schakeltijd slechts 4 seconden
- Sterke IP67-actuatorbehuizing
- Zowel 12V AC als DC mogelijk (in te stellen met schakelaar)
- Twee extra eindschakelaars voor positieterugkoppeling
- Handmatige overrideregeling
- Duidelijke visuele positie-indicator
- 3-delige kogelkraan met volledige doorlaat van 316 roestvrij staal
Technische Specificaties
| Actuator | Kogelkraan | ||
|---|---|---|---|
| Actuator ref: | AG-020-C | Kogelkraan ref: | 665S014 |
| Spanning | 12V DC/AC (50/60Hz) | Behuizing: | RVS (AISI 316) |
| Nom./Max. Stroom: | 0.2/2.2-A | Kogel: | RVS (AISI 316) |
| Bescherming: | IP67 | Zitting: | PTFE (teflon) |
| Inschakelduur: | S2 30min. | Buisdraad: | G1/4" BSP |
| Open/Dicht: | 4 s | Nom. diameter: | 11,6 mm (DN) |
| Amb. Temp.: | -10°C..50°C | Installatie lengte: | 48 mm |
| Bereik: | 0-90° | Maximale druk ( bij 20°C): | 85 bar |
| Extra eindschakelaars: | 2 | Functie: | 2-weg |
| Handmatige override: | Ja | Temp medium: | -30°C..130°C |
Afmetingen
Afmetingen van de AG-020-C actuator en 665S014 kogelkraan.
Toepassingen
Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 85 bar, bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De drukrichting is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen -30°C en 130°C. Bij hoge temperaturen verdient het aanbeveling de klep in een geventileerde ruimte te installeren. Het is toegestaan de klep in een vochtige omgeving te installeren, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt voor licht verontreinigde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriele automatisering, waterbeheer.
Maximale druk als functie van de temperatuur.
Elektrisch bedradingsschema
Volg de veiligheidsinstructies en de handleiding voordat u met de installatie begint.De actuator werkt met 12 volt DC en 12 volt AC (50/60Hz). Op de printplaat zitten twee kleine schakelaars om de actuator op AC of DC in te stellen. De standaardinstelling is DC. De actuator trekt 0,2A nominaal, en 2,2A bij maximaal koppel. De actuator heeft een driepuntsbediening. Terminals 1 (min) en 2 (plus) zijn permanent verbonden met de voeding. Terminals 3 (min) en 4 (min) zijn voor de stuursignalen. Het aansluiten van een van deze draden sluit of opent de klep. Sluit de terminals 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), schakelt de motor uit en wordt er geen energie verbruikt. Bovendien bevinden zich in de aandrijving twee extra eindschakelaars voor controledoeleinden. De hoekpositie van de limietschakelaars kan worden gewijzigd. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.
Elektrisch aansluitschema van de AG-020-C actuator. Voor het gebruik van wisselstroom moeten eerst de schakelaars op de printplaat worden ingesteld.
Montage
Verwijder de hendel voor handmatige bediening. Gebruik een ringsleutel of dopsleutel. Zorg ervoor dat de positie van de kogel en de actuator goed zijn ingesteld vóór de montage. De aandrijving is voorzien van twee adapters om de aandrijving op de as van de klep aan te sluiten. Monteer de actuator op de klep met de bijgeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen voor de verbinding tussen de buis en de afsluiter.
In de doos
- Actuator AG-020-C (kabel niet inbegrepen)
- Adapter voor aandrijfas (9x9mm, 11x11mm)
- 4 bouten M5x16mm & veerringen (voor F03 flens)
- 4 bouten M6x16mm & veerringen (voor F04 & F05 flens)
- Kogelkraan 665S014
Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
