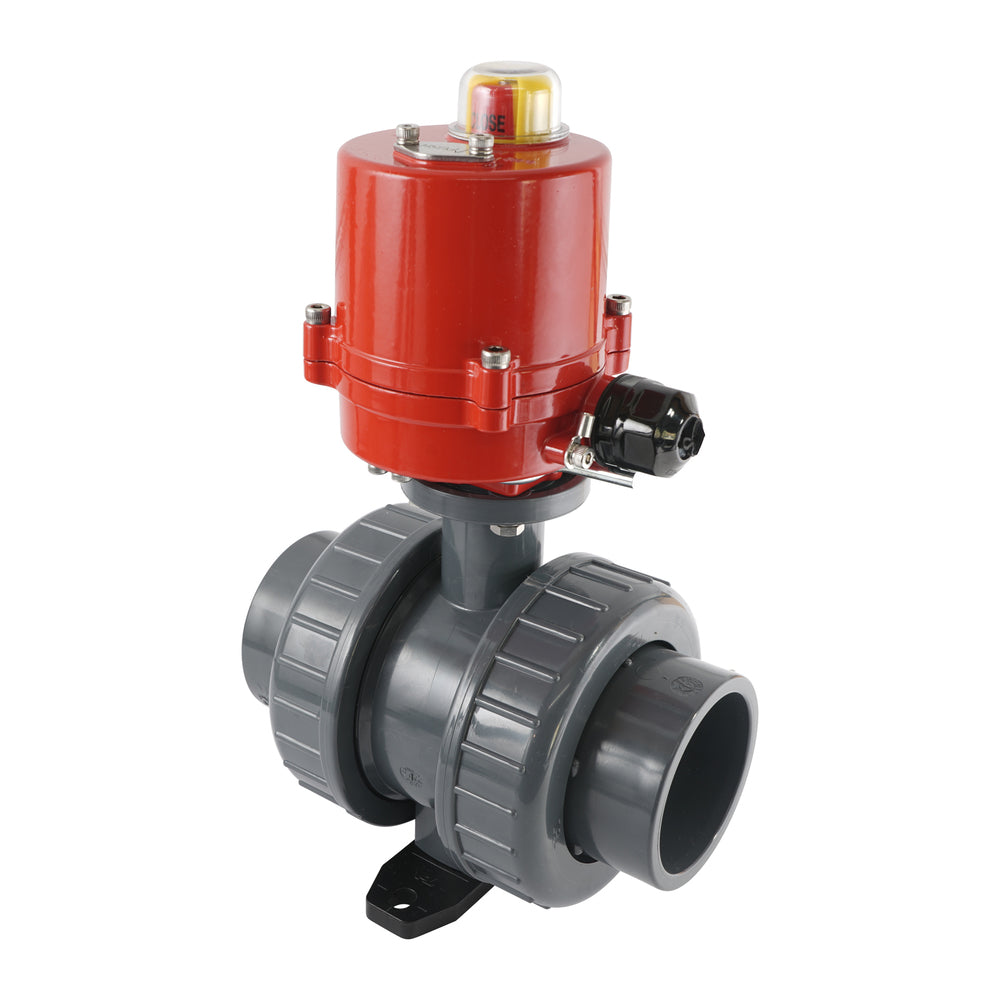

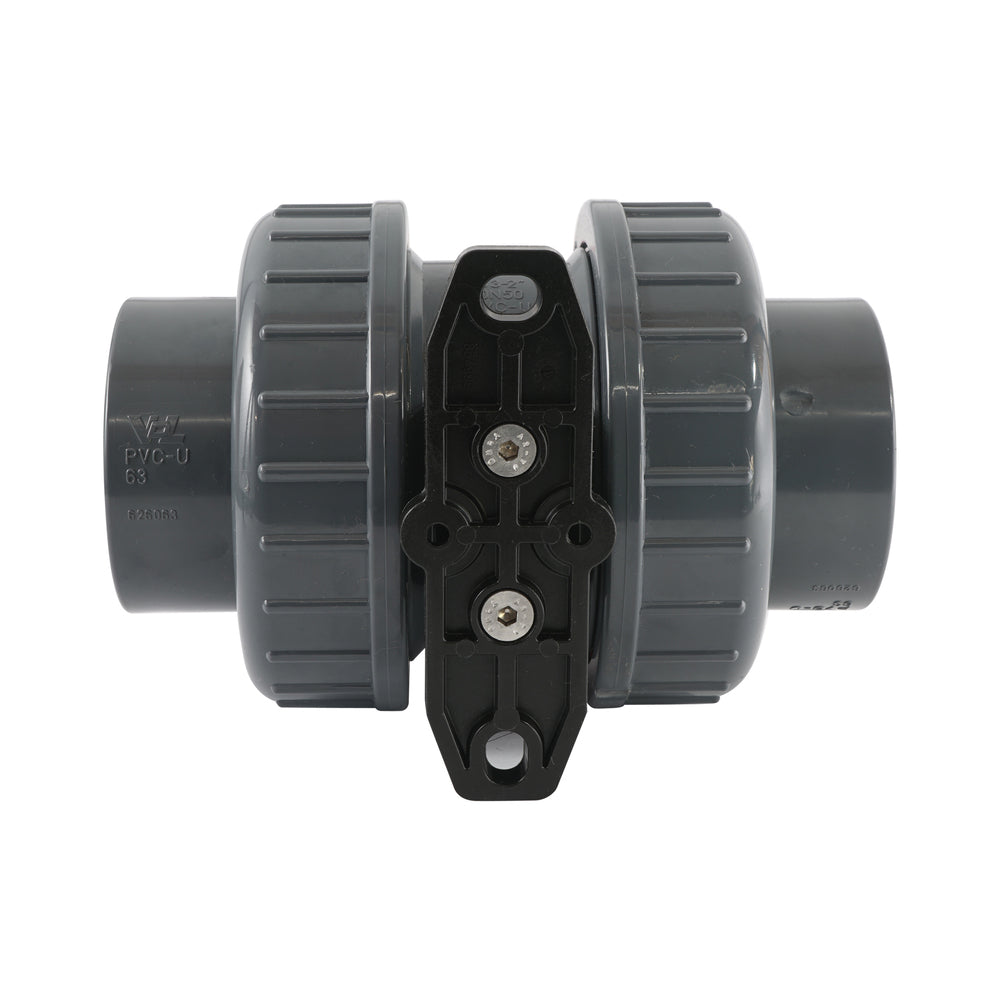

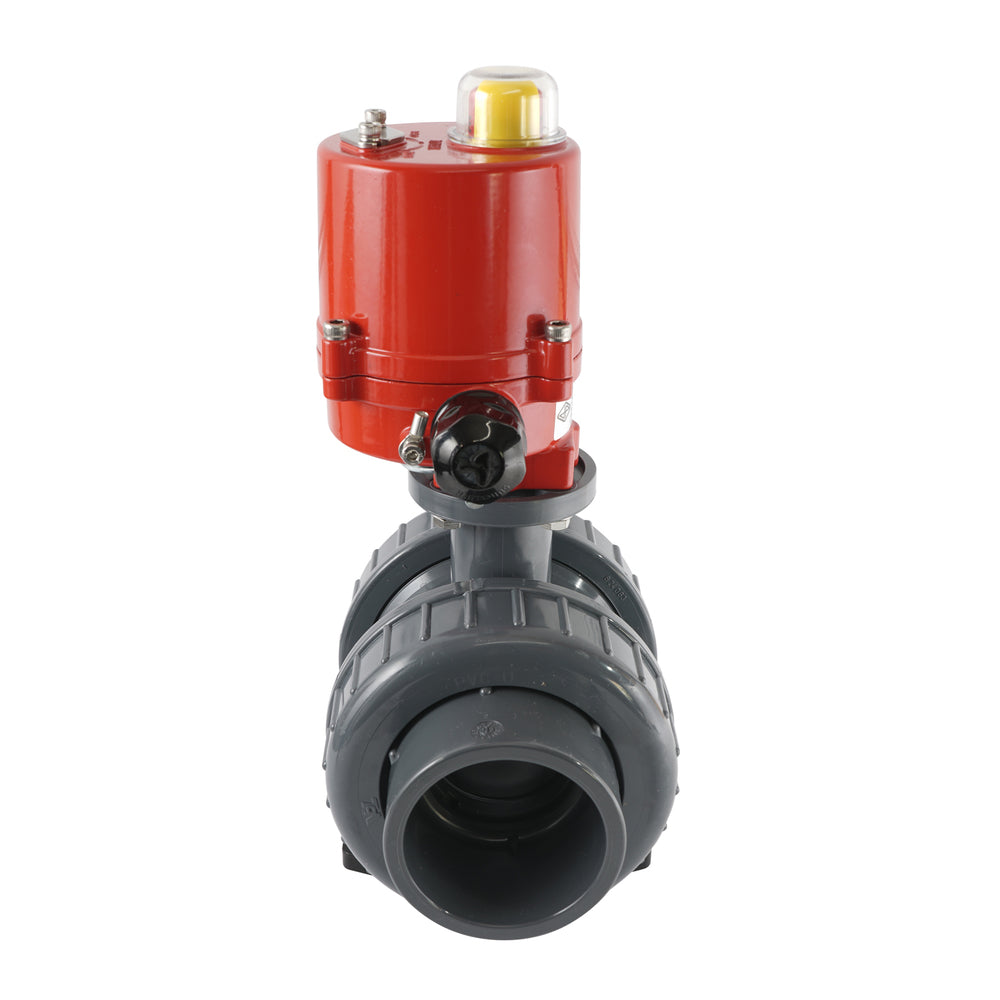

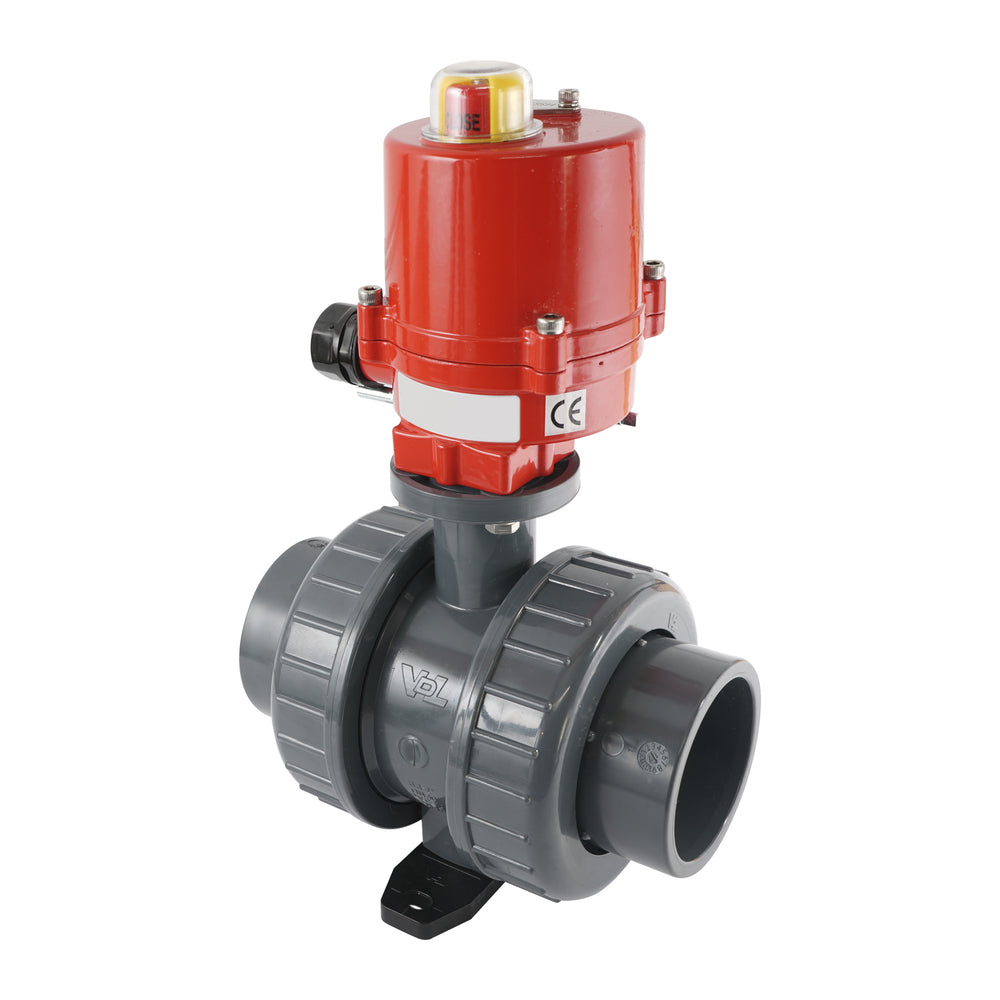

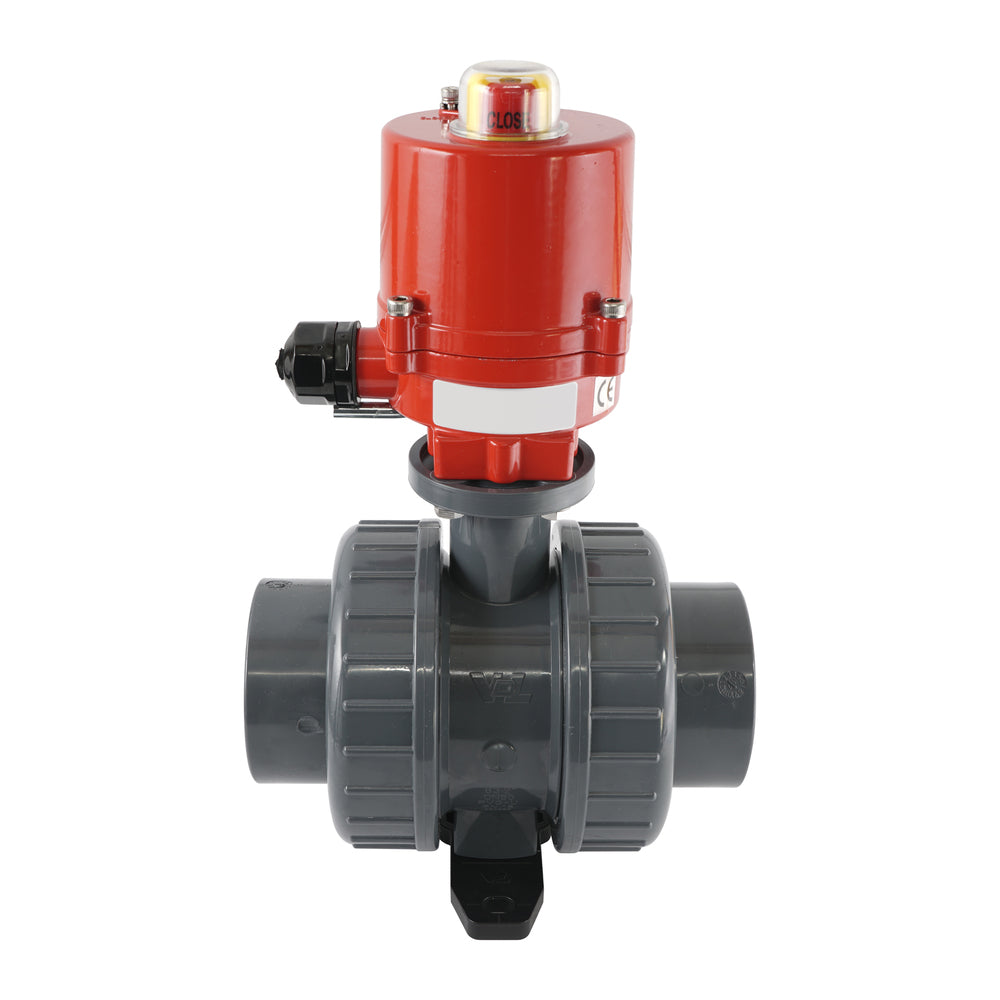

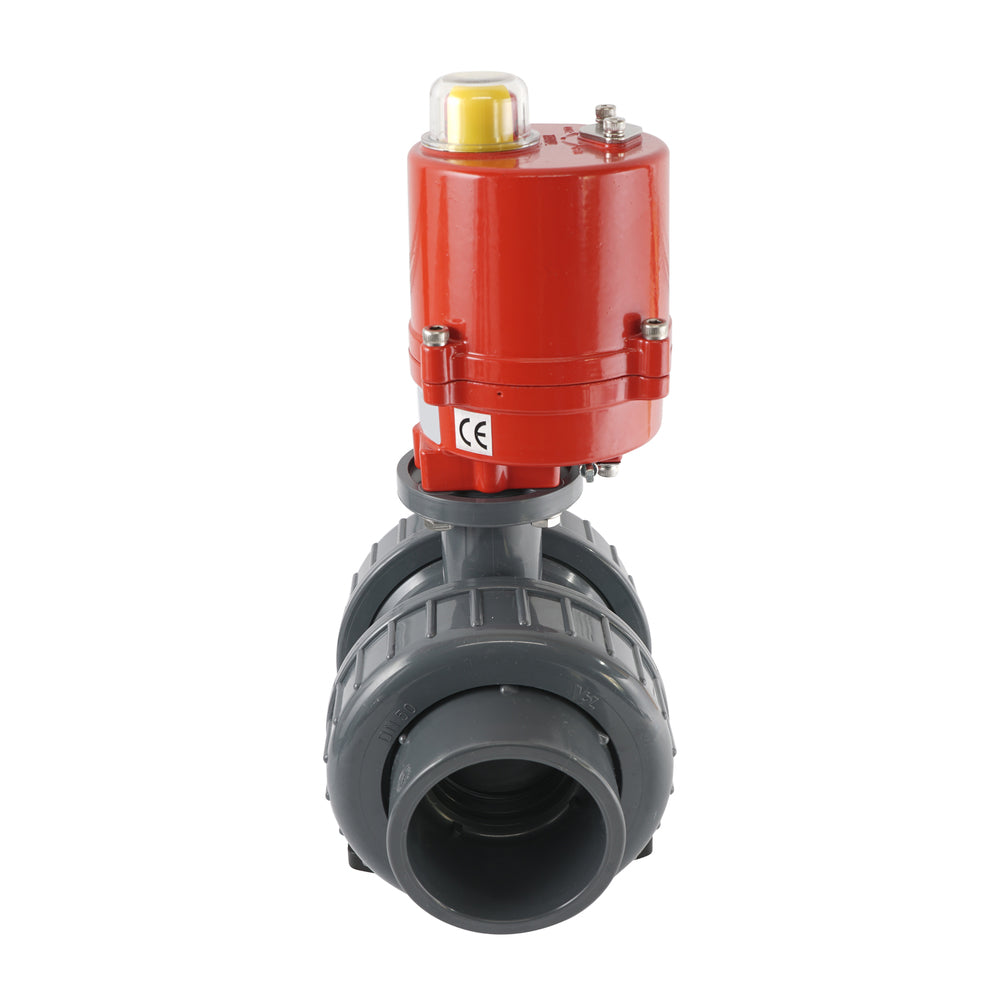

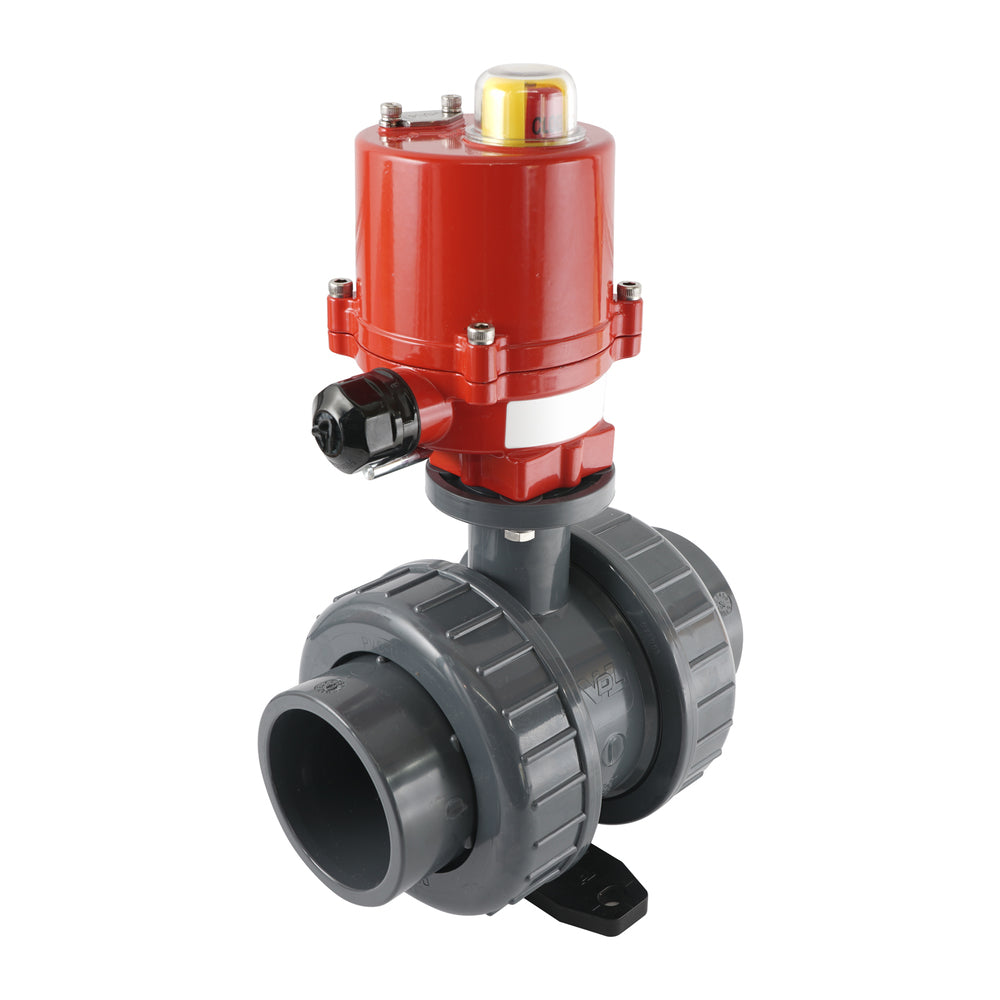

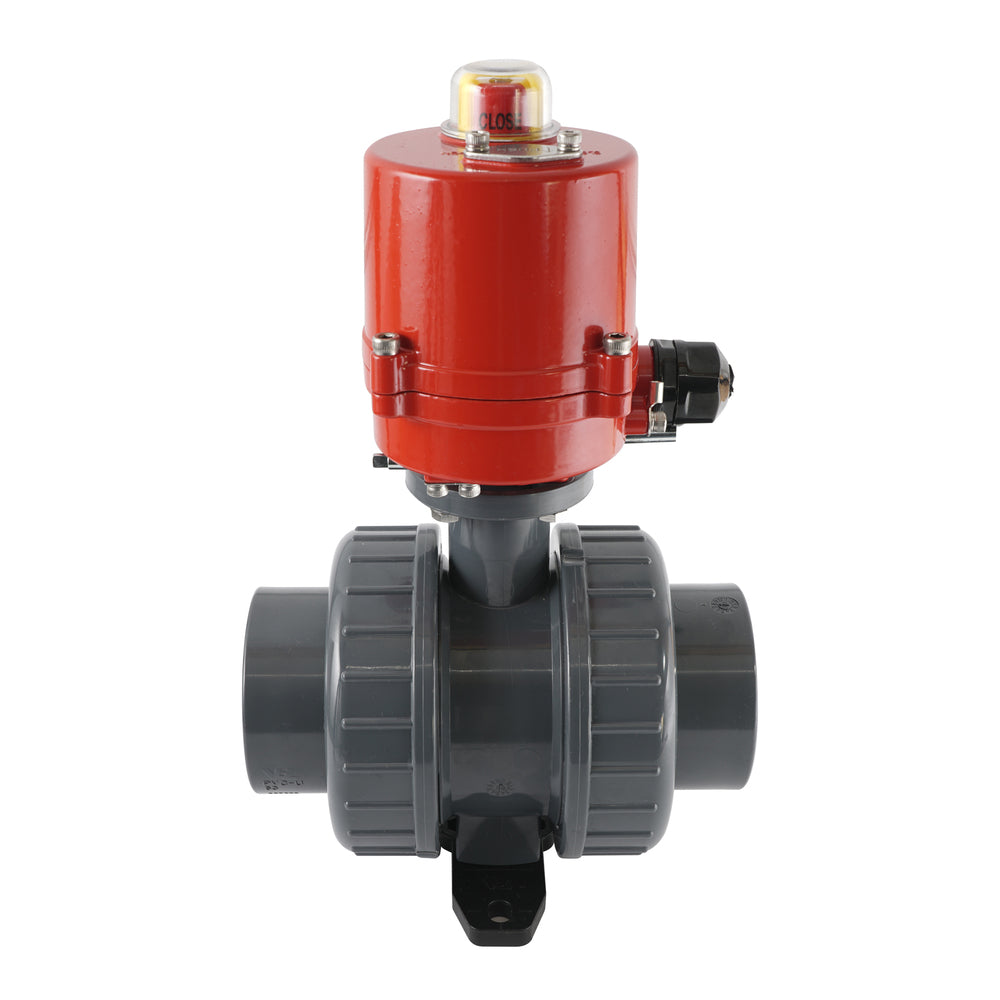

63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan

63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
63mm 24V AC VDL 2-weg PVC Elektrische kogelkraan
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: 614P063-AG4-024AC
Merk: Tameson

2-weg elektrische PVC kogelkraan met 63 mm lijmmof en krachtige en energiezuinige 24V AC/DC actuator (max 40Nm). Media van 0 tot 60°C, max. druk 16 bar bij 20°C. PVC-klepbehuizing met PVC-kogel en EPDM-klepzittingen. De nominale diameter is 50 mm (volle doorlaat), de Kv-waarde is 186m3/h (3100,1 l/min water bij dP=1 bar). 3-punts controle. Rotatie 0-90° in slechts 8 sec. Compacte en sterke actuatorbehuizing (IP67) met positie-indicator. Handmatige overridefunctie en twee extra eindschakelaars voor positieterugkoppeling.

Bekijk alle
Normale prijs
€465,22
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€384,48
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 5 stuks is er een langere levertijd van 0 dagen. Maximaal 25 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze sterke en energiezuinige 2-weg elektrische kogelkraan van Tameson kan worden gebruikt om leidingen met gas of vloeistoffen automatisch af te sluiten. De klep heeft 63 mm lijmmof aansluitingen met dubbele wartel (volle doorlaat). De behuizing van de klep is gemaakt van PVC met een PVC-kogel en EPDM-afdichting. De actuator is geschikt voor zowel 24 volt AC 50/60Hz (wisselstroom) als 24 volt DC (gelijkstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op wisselstroom of gelijkstroom. De fabrieksinstelling is gelijkstroom (DC). Het is zeer belangrijk om de actuator op AC in te stellen, alvorens een AC-voeding te gebruiken. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel wordt aangesloten) en levert een maximaal koppel van 40 Nm. Rotatie van 90 graden (dicht tot open) in 8 seconden. Wanneer de kogel een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars staan op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator geeft de klepstand aan. De actuator is uitgerust met een handmatige override.

Belangrijkste voordelen

  • Robuuste PVC kogelkraan met 63 mm lijmmoffen met dubbele wartel
  • Schakeltijd slechts 8 seconden
  • Sterke IP67-actuatorbehuizing
  • Zowel 24V AC als DC mogelijk (ingesteld met schakelaar)
  • Twee extra eindschakelaars voor positieterugkoppeling
  • Handmatige overrideregeling
  • Duidelijke visuele positie-indicator

Technische Specificaties

ActuatorKogelkraan
Actuator ref:AG-040-BKogelkraan ref:6P14P063
Spanning24V DC/AC (50/60Hz)Behuizing:PVC
Nom./Max. Stroom:0.2/1.2-AKogel: PVC
Bescherming:IP67Zitting:EPDM
Inschakelduur:S2 30min.Aansluiting 63 mm lijmmof
Open/Dicht:4 sNom. diameter:50 mm (DN)
Amb. Temp.:-1-10°C..50°CInstallatie lengte:178 mm
Bereik:0-90°Maximale druk ( bij 20°C):16 bar
Extra eindschakelaars:2Functie: 2-weg
Handmatige override:JaTemp medium:0°C..60°C

Toepassingen

Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. Enkele voorbeelden van compatibele media zijn (afval)water, chlooroplossingen (zeewater, zwembaden) en gedestilleerd water. PVC is niet geschikt voor temperaturen boven 60°C. PVC is ook geschikt voor vele milde zuren, logen en zoutoplossingen. De maximale druk bij kamertemperatuur is 16 bar, bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De drukrichting is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen 0°C en 60°C. Bij hoge temperaturen verdient het aanbeveling de klep in een geventileerde ruimte te installeren. Het is toegestaan de klep in een vochtige omgeving te installeren, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt voor licht verontreinigde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.

Elektrisch bedradingsschema

Volg de veiligheidsinstructies en de handleiding voordat u met de installatie begint.

De actuator werkt met 24 volt DC en 24 volt AC (50/60Hz). Op de printplaat zitten twee kleine schakelaars om de actuator op AC of DC in te stellen. De standaardinstelling is DC. De actuator trekt 0,2A nominaal, en 1,2A bij maximaal koppel. Hij wordt bediend met een driepuntsbediening. Voordat u de wisselstroomvoeding gebruikt, moeten de schakelaars op de printplaat eerst worden afgesteld. De terminals 1 en 2 zijn permanent verbonden met de voeding. De terminals 3 en 4 moeten hetzelfde signaal (fase/nul) gebruiken als terminal 1. Het aansluiten van een van deze draden sluit of opent de klep. Sluit de terminals 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen.De aandrijving heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), schakelt de motor uit en wordt er geen energie verbruikt. Bovendien bevinden zich in de aandrijving twee extra eindschakelaars voor controledoeleinden. De hoekpositie van de limietschakelaars kan worden gewijzigd. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.

elektrisch schema AG actuator 24V ACag-actuator-schakelaar-acdc-schema.png

Elektrisch aansluitschema van de AG-040-B actuator. Voor het gebruik van wisselstroom moeten eerst de schakelaars op de printplaat worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator goed zijn ingesteld vóór de montage. De aandrijving is voorzien van twee adapters om de aandrijving op de as van de klep aan te sluiten. Monteer de actuator op de klep met de bijgeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen voor de verbinding tussen de buis en de afsluiter.

In de doos

  • Actuator AG-040-B (kabel niet inbegrepen)
  • Adapter voor aandrijfas (9x9mm, 11x11mm)
  • 4 bouten M5x16mm & veerringen (voor F03 flens)
  • 4 bouten M6x16mm & veerringen (voor F04 & F05 flens)
  • Kogelkraan 6P14P063

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
