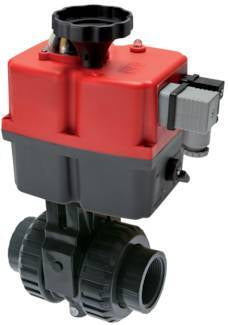

63mm 24-240V AC/DC Modulerende VDL 2-weg PVC Kogelkraan

63mm 24-240V AC/DC Modulerende VDL 2-weg PVC Kogelkraan
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: V2S8Y
Merk: Tameson

Deze elektrische actuator met modulerende functie wordt aangeboden in combinatie met een 2-weg PVC kogelkraan. Actuator vereist 24-240 V AC/DC om te werken. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS). De kogelkraan heeft 63 mm aansluitpunten (volle doorlaat). Openingsopening van 50 mm (Kv-waarde 186 m3/h), gemiddeld temperatuurbereik van 0 - 60 °C, en een maximumdruk van 16 bar bij 20 °C. De behuizing van de actuator in polyamide (PA) geeft de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C.

Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€1708.54
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€1412.02
excl BTW

Op voorraad +11 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 0 een langere levertijd van 11 dagen. Maximaal 2 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 12 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 9 seconden met een bedieningskoppel van 20 Nm (hoger breekkoppel, zie de handleiding). Hij vereist een voedingsspanning van 24-240 V AC/DC, heeft een werkcyclus van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA/0-10 V nodig voor de positionering. Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien. De aandrijving wordt op de kogelkraan gemonteerd via de ISO 5211 F05 flens (14 mm). De 2-weg PVC-afsluiter heeft twee aansluitpunten van 63 mm met ware wartelaansluitingen. Het medium stroomt door een boring van 50 mm (Kv-waarde van 186 m3/h) en de temperatuur kan tussen 0 - 60 °C liggen bij 16 bar. Het heeft een spindelafdichting van EPDM. De duurzame polyamide (PA) behuizing van de actuator geeft een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

Voordelen:

  • Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep te positioneren tussen 0-90 graden met een besturingssignaal van 4-20 mA/0-10 V.
  • Hij heeft een robuuste IP67-behuizing
  • Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien
  • Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien

Nadelen:

  • De actuator is niet uitgerust met een Battery Safety Return (BSR), maar kan handmatig worden bediend als de stroom uitvalt
  • In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager

J4C serie

VDL Kogelkraan

De kogelkranen van de VDL-serie zijn betrouwbare 2-weg kogelkranen met een PVC-behuizing. De kogel is eveneens van PVC en de klepzittingen zijn gemaakt van EPDM. De klep is geschikt voor diverse media, zoals zeewater, de meeste zuren en basen, en organische oplosmiddelen tot 16 bar. Geschikt voor temperaturen tussen 0 en 60 graden Celsius en verkrijgbaar in de maten 32 mm tot 63 mm. Kogelkranen van deze serie hebben allemaal een ISO 5211 bovenflens (F05, vierkant 14mm ) die de montage van een actuator mogelijk maakt.

J4C Actuator

De J4C elektrische hoogspanningsklepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door overkoppel of condensatie. Actuators zijn ook verkrijgbaar met verschillende opties, zoals de fail-safe BSR (Battery Safety Return) of modulerend DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 20-300 Nm.
De J4C fail-safe of modulerende elektrische actuator is dezelfde als de standaard on-off J4C actuator, maar een BSR en/of een DPS kit is in de actuator toegevoegd. De J4C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J4C DPS modulerende actuator kan worden geregeld met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.

Kogelkraan 6P14P063
Aandrijving: V2S3P

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
