Magneetventiel 3/2-Weg 32x46mm SFB Flens NC Messing NBR 0-20bar/290psi 230VAC 0331 55854

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
Magneetventiel 3/2-Weg 32x46mm SFB Flens NC Messing NBR 0-20bar/290psi 230VAC 0331 55854
Magneetventiel 3/2-Weg 32x46mm SFB Flens NC Messing NBR 0-20bar/290psi 230VAC 0331 55854
Referentie: 55854
Merk: Burkert

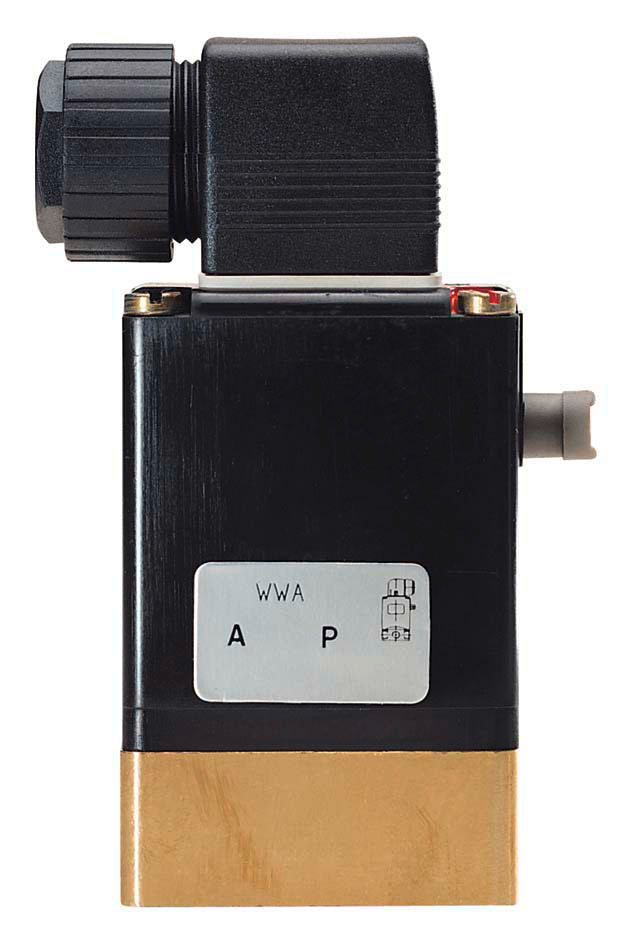

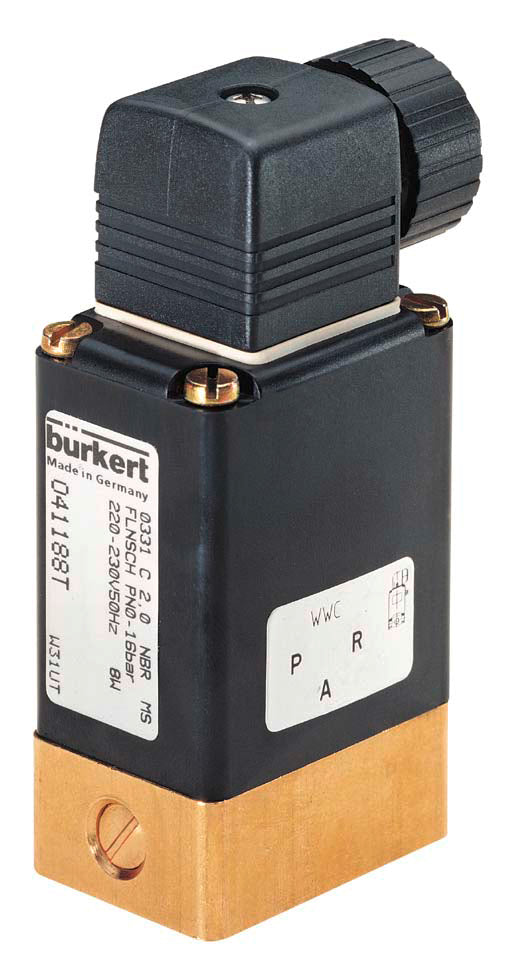

Burkert 3/2-weg magneetventiel (type 0331) met 32x46 mm SFB-flens en een 230 V AC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). De klep is direct werkend, dus er is geen verschildruk nodig. Geschikt voor maximale mediumtemperaturen van 80 °C (176 °F) en een drukbereik van 0 tot 20 bar (290 psi). Behuizing van messing met NBR afdichting en een doorlaat van 1,5 mm. De Kv-waarde is 0,07 m3/h (1,17 l/min bij dp = 1 bar water).
Let op: DIN-connector niet inbegrepen.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een direct werkend 3/2-weg magneetventiel van Burkert met 32x46 mm SFB-flens en een 230 V AC spoel. De klep heeft een behuizing van messing met NBR afdichting en een doorlaat van 1,5 mm. SFB is een specifiek flensontwerp van Burkert dat compacte montage van meerdere kleppen op een verdeelblok mogelijk maakt. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat de klep opent wanneer er spanning wordt toegepast. Wanneer de klep gesloten is, verbindt de uitgangspoort zich met een derde uitlaatpoort. Omdat het direct werkend is, is er geen drukverschil over de klep nodig om de klep te openen. Geschikt voor een drukbereik van 0 tot 20 bar (290 psi) en een maximale temperatuur van 80 °C (176 °F). De klep heeft een Kv-waarde van 0,07 m3/h, wat overeenkomt met een debiet van 1 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,08, wat betekent 0,08 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de draadmaat en de doorlaatdiameter. Voor nauwkeuriger dimensionering kunt u de Kv-waarde gebruiken met onze gebruiksvriendelijke ventiel dimensioneringscalculator. De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicaliën. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere kleptypes
  • SFB-flensontwerp maakt compacte montage van meerdere kleppen op een verdeelblok mogelijk

Nadelen:

  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • De spoel kan warm worden bij inschakeling. Een goed geventileerde omgeving wordt aanbevolen
  • DIN-connector niet inbegrepen

Serie:

Het Bürkert 0331 ventiel is een direct werkend, media gescheiden draaistroomventiel. Doorlaat tot DN 4 en drukbereiken van 0 tot 16 bar. Het kenmerkende verschil van dit ventiel ten opzichte van het model 0330 is het ontbreken van schroefdraad, vervangen door een Bürkert SFB (Specific Flange design Bürkert) flensverbinding aan de onderkant. Deze flens kan worden gebruikt om het ventiel op een verdeelblok te monteren of om op een grotere klep te monteren (bijvoorbeeld het type 5282) en als pilootklep te fungeren. Het 0331 ventiel is verkrijgbaar in 2/2- en 3/2-weg versies. De 3/2-weg versies zijn verkrijgbaar als normaal open, normaal gesloten, verdeler of mengklep. Het medium gescheiden ontwerp maakt dit ventiel geschikt voor agressieve of licht verontreinigde media. De standaard messing behuizing voldoet aan alle Europese drinkwatervereisten. De 0331 is uitgerust met handbediening voor inbedrijfstelling en testen. ATEX explosie goedgekeurde versies zijn ook beschikbaar.

Houd er rekening mee dat dit product op bestelling wordt gemaakt en helaas niet kan worden geretourneerd.
