Magneetventiel 3/2-Weg 32x46mm SFB Flens Mixen Messing NBR -1-5bar/-15-73psi 24VDC 0331 52063

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar

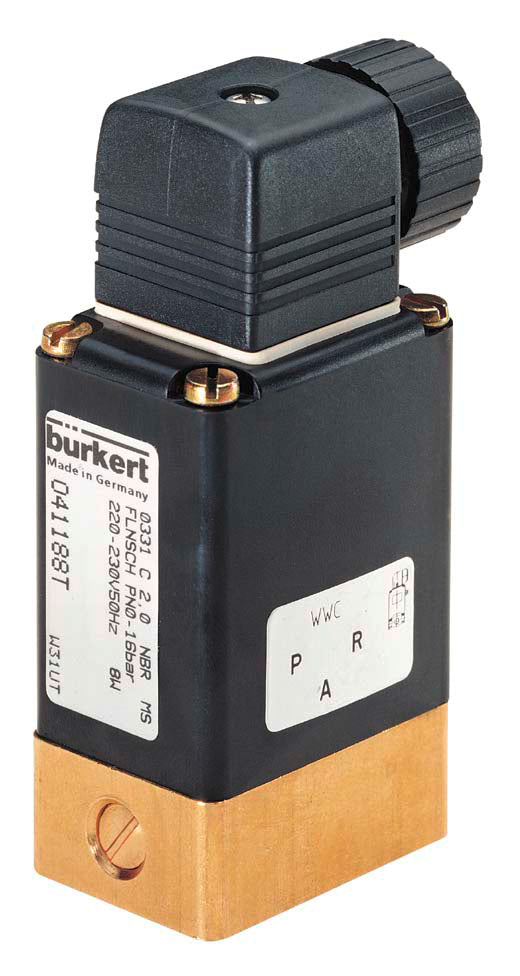

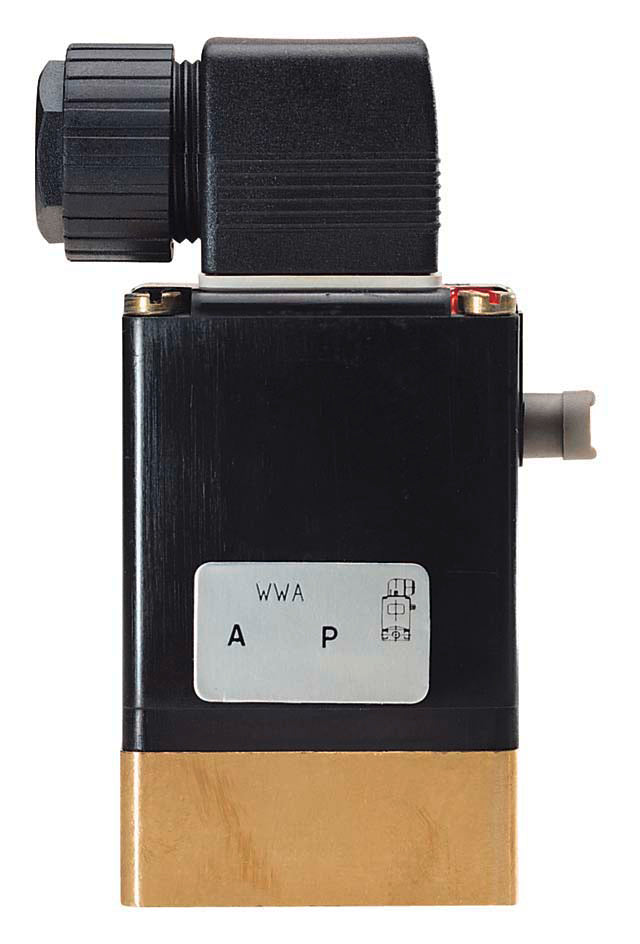

3/2 SFB Messing 24VDC Magneetventiel Burkert 0331 52063
3/2 SFB Messing 24VDC Magneetventiel Burkert 0331 52063
Referentie: 52063
Merk: Burkert

Burkert 3/2 weg magneetventiel (type 0331) met 32x46 mm SFB flens en een 24 V DC spoel. Het ventiel schakelt tussen twee inlaatpoorten naar de uitlaatpoort, afhankelijk van of het ventiel is geactiveerd of niet. Het ventiel is direct werkend, dus er is geen verschillendruk vereist. Geschikt voor maximale media temperaturen van 80 °C (176 °F) en een drukbereik van -1 tot 5 bar (-15 tot 73 psi). Behuizing van messing met NBR afdichting en een doorlaatdiameter van 3 mm. De Kv-waarde is 0,12 m3/h (2,0 l/min bij dp = 1 bar water).
Opmerking: DIN-connector niet inbegrepen.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een Burkert direct werkend 3/2 weg magneetventiel met 32x46 mm SFB flens en een 24 V DC spoel. Het ventiel heeft een messing behuizing met NBR afdichting en een doorlaat van 3 mm. SFB is een Burkert specifieke flensontwerp dat compacte montage van meerdere ventielen op een manifold mogelijk maakt. De circuitfunctie van het magneetventiel is mengen. Het ventiel schakelt tussen twee inlaatpoorten naar de uitlaatpoort, afhankelijk van of het ventiel is geactiveerd of niet. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het ventiel te openen. Geschikt voor een drukbereik van -1 tot 5 bar (-15 tot 73 psi) en een maximale temperatuur van 80 °C (176 °F). Het ventiel heeft een Kv-waarde van 0,12 m3/h, wat overeenkomt met een debiet van 2 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 0,14, wat betekent 0,14 GPM bij 1 psi drukval. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeurigere dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen veel chemicaliën. Houd er rekening mee dat de interne ventielonderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
  • SFB flensontwerp maakt compacte montage van meerdere ventielen op een manifold mogelijk

Nadelen:

  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • De spoel kan heet worden wanneer deze is geactiveerd. Een goed geventileerde omgeving wordt aanbevolen
  • DIN-connector niet inbegrepen

Serie:

Het Bürkert 0331 ventiel is een direct werkend, media gescheiden pivotarmventiel. Openingen tot DN 4 en drukbereiken van 0 tot 16 bar. Het kenmerkende van dit ventiel ten opzichte van het 0330 model is de afwezigheid van schroefdraad, vervangen door een Bürkert SFB (Specifiek Flensontwerp Bürkert) flensverbinding aan de onderkant. Deze flens kan worden gebruikt om het ventiel op een manifold te monteren of om op een groter ventiel (bijvoorbeeld het Type 5282) te monteren en als pilootventiel te fungeren. Het 0331 ventiel is beschikbaar in 2/2 en 3/2-weg versies. De 3/2-weg versies zijn beschikbaar als normaal open, normaal gesloten, verdeler of mengventiel. Het media gescheiden ontwerp maakt dit ventiel geschikt voor agressieve of licht verontreinigde media. De standaard messing behuizing voldoet aan alle Europese drinkwatervereisten. De 0331 is uitgerust met handmatige bediening voor inbedrijfstelling en testen. ATEX-explosie goedgekeurde versies zijn ook beschikbaar.
