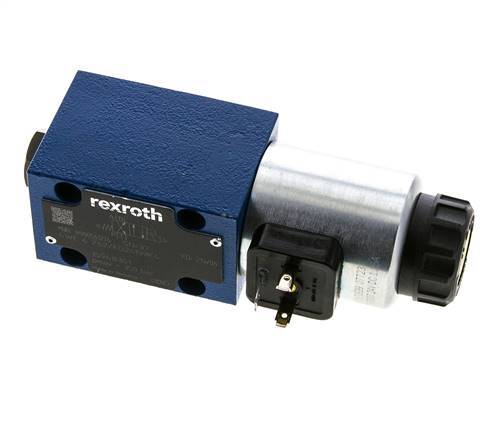

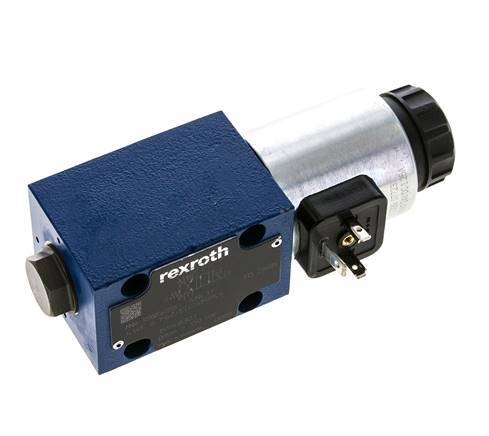

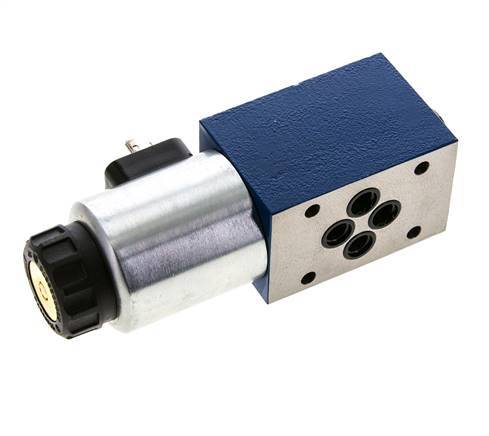

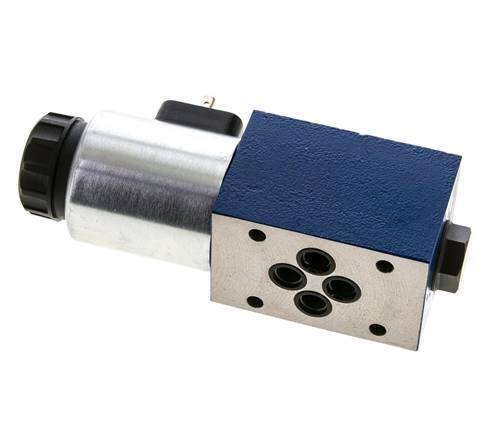

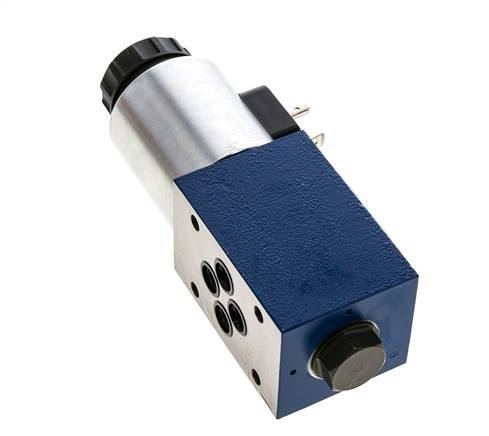

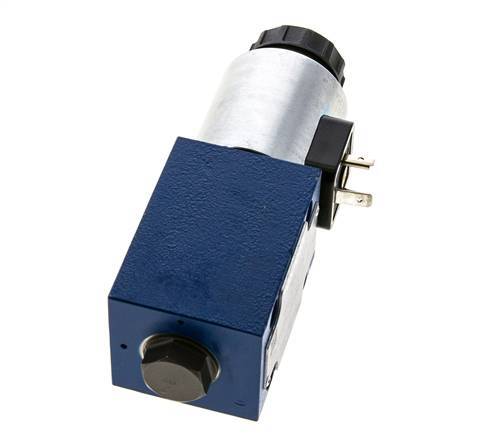

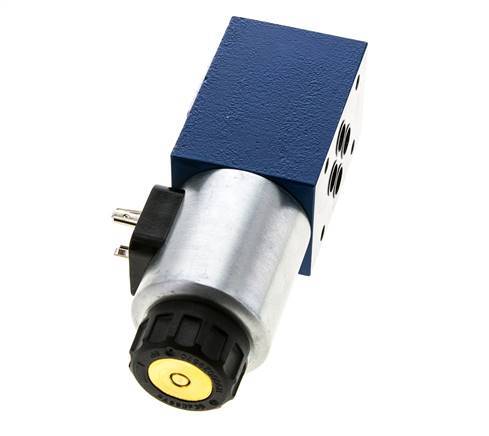

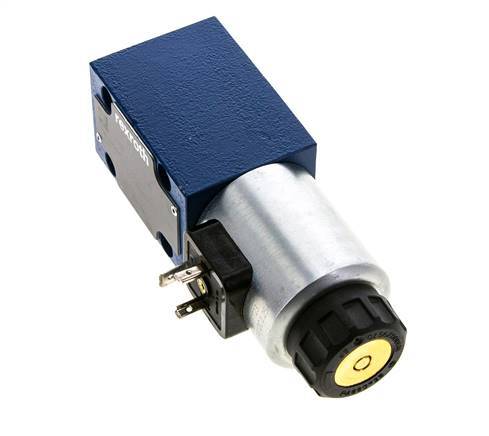

Hydraulisch elektromagnetisch wegventiel 4/2 NG6 (D03) 24V DC Y - Rexroth
4/2-weg elektromagnetisch wegventiel voor montage op een NG6 / D03-aansluitplaat, tot 350 bar. Aansluitbeeld conform ISO 4401-03, CETOP 3 en NFPA D03. In de ruststand is P verbonden met B en A met T; bekrachtiging van de elektromagneet verbindt P met A en B met T. Aanbevolen debiet tot 40 l/min, maximaal 80 l/min. Elektromagneet 24 V DC, 30 W, IP65. Huis van nodulair gietijzer en NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +80 °C.
- Normale prijs
- €381,78
- Normale prijs
- €315,52
Beschrijving
De veer drukt de schuif terug naar de ruststand zodra de elektromagneet wordt uitgeschakeld, zodat de actuator altijd in dezelfde richting wordt teruggestuurd. Schuiftype Y volgens de Bosch Rexroth-aanduiding. Geschikt voor minerale olie met een viscositeit van 2,8 tot 500 mm²/s. Monteer het ventiel op een NG6-aansluitplaat, alleen of bovenop NG6-tussenplaatventielen die druk-, debiet- of terugslagfuncties toevoegen. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten en connector. Bevestig het met vier M5-inbusbouten van sterkteklasse 12.9.
Voordelen:
- Veerteruggang naar een vaste ruststand bij uitgeschakelde spanning
- Standaard NG6 / D03-aansluitbeeld, stapelbaar met NG6-tussenplaatventielen
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
Nadelen:
- Geleverd zonder bevestigingsbouten en connector
- Slechts één schakelpositie - kies voor drie posities een 4/3-wegventiel
Serie:
Bosch Rexroth 4WE6 elektromagnetische wegventielen in schuifuitvoering voor het gestandaardiseerde NG6-aansluitbeeld (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze starten, stoppen en veranderen de stromingsrichting in hydraulische systemen en vormen samen met NG6-tussenplaatventielen voor druk, debiet en terugslag compacte ventielstapels. Het assortiment omvat 4/3-wegventielen met H-, E-, G- en J-schuiven en 4/2-wegventielen met D-, D/OF-, HA-, HB-, Y- en EB-schuiven, elk met een elektromagneet van 24 V DC of 230 V AC. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 2,8 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 350 bar, debiet tot 80 l/min, aanbevolen debiet tot 40 l/min. De elektromagneten nemen 30 W op bij DC of 50 VA bij AC, verdragen een spanningsafwijking van ±10 % en hebben beschermingsgraad IP65. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten en connector.
