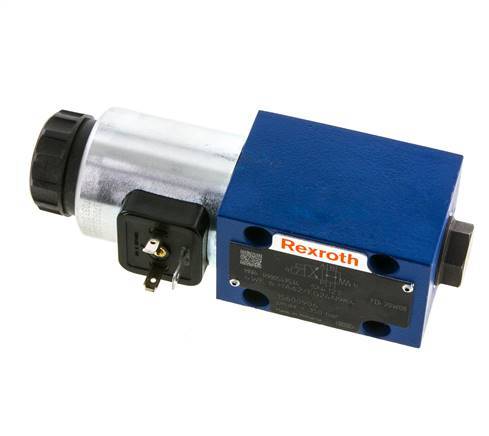

Hydraulisch elektromagnetisch wegventiel 4/2 NG6 (D03) 24V DC HA - Rexroth
4/2-weg elektromagnetisch wegventiel voor montage op een NG6 / D03-aansluitplaat, tot 350 bar. Aansluitbeeld conform ISO 4401-03, CETOP 3 en NFPA D03. In de ruststand zijn alle aansluitingen P, T, A en B met elkaar verbonden; bekrachtiging van de elektromagneet verbindt P met B en A met T. Aanbevolen debiet tot 40 l/min, maximaal 80 l/min. Elektromagneet 24 V DC, 30 W, IP65. Huis van nodulair gietijzer en NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +80 °C.
- Normale prijs
- €478,58
- Normale prijs
- €395,52
Beschrijving
De veer drukt de schuif terug naar de ruststand met alle aansluitingen verbonden, zodat het pompdebiet drukloos naar de tank gaat en de actuator vrij kan bewegen wanneer de elektromagneet is uitgeschakeld. Schuiftype HA volgens de Bosch Rexroth-aanduiding. Geschikt voor minerale olie met een viscositeit van 2,8 tot 500 mm²/s. Monteer het ventiel op een NG6-aansluitplaat, alleen of bovenop NG6-tussenplaatventielen die druk-, debiet- of terugslagfuncties toevoegen. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten en connector. Bevestig het met vier M5-inbusbouten van sterkteklasse 12.9.
Voordelen:
- Alle aansluitingen verbonden in rust, de pomp draait drukloos
- Standaard NG6 / D03-aansluitbeeld, stapelbaar met NG6-tussenplaatventielen
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
Nadelen:
- Geleverd zonder bevestigingsbouten en connector
- Slechts één schakelpositie - kies voor drie posities een 4/3-wegventiel
- Actuator wordt in rust niet vastgehouden - kies om hem vast te houden het ventiel met alle aansluitingen geblokkeerd (EB)
Serie:
Bosch Rexroth 4WE6 elektromagnetische wegventielen in schuifuitvoering voor het gestandaardiseerde NG6-aansluitbeeld (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze starten, stoppen en veranderen de stromingsrichting in hydraulische systemen en vormen samen met NG6-tussenplaatventielen voor druk, debiet en terugslag compacte ventielstapels. Het assortiment omvat 4/3-wegventielen met H-, E-, G- en J-schuiven en 4/2-wegventielen met D-, D/OF-, HA-, HB-, Y- en EB-schuiven, elk met een elektromagneet van 24 V DC of 230 V AC. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 2,8 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 350 bar, debiet tot 80 l/min, aanbevolen debiet tot 40 l/min. De elektromagneten nemen 30 W op bij DC of 50 VA bij AC, verdragen een spanningsafwijking van ±10 % en hebben beschermingsgraad IP65. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten en connector.
