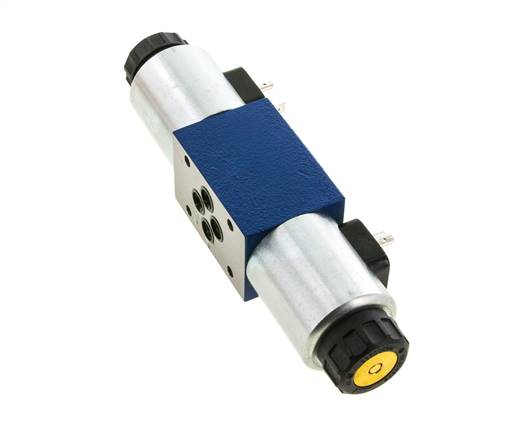

Hydraulisch elektromagnetisch 4/3-wegventiel NG6 (D03) 24V DC E - Rexroth
Elektromagnetisch 4/3-wegventiel voor montage op een NG6 / D03-aansluitplaat, tot 350 bar. Aansluitbeeld conform ISO 4401-03, CETOP 3 en NFPA D03. In de veergecentreerde middenstand zijn alle aansluitingen P, T, A en B geblokkeerd. Aanbevolen debiet tot 40 l/min, maximaal 80 l/min. 24 V DC elektromagneten, elk 30 W, IP65. Huis van nodulair gietijzer en NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +80 °C.
- Normale prijs
- €422,21
- Normale prijs
- €348,93
Beschrijving
Als elektromagneet "a" bekrachtigd is, is P verbonden met B en A met T; als elektromagneet "b" bekrachtigd is, is P verbonden met A en B met T. Als beide elektromagneten uit zijn, centreren de veren de schuif. Met alle aansluitingen geblokkeerd staat de actuator stil in de middenstand. Schuiftype E volgens de aanduiding van Bosch Rexroth. Geschikt voor minerale olie met een viscositeit van 2,8 tot 500 mm²/s. Monteer het ventiel op een NG6-aansluitplaat, los of op NG6-tussenplaatventielen die druk-, debiet- of terugslagfuncties toevoegen. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten en connector. Bevestig het met vier inbusbouten M5 van sterkteklasse 12.9.
Voordelen:
- Alle aansluitingen geblokkeerd in de middenstand, de actuator blijft staan
- Drie standen: twee geschakeld, één veergecentreerd
- Standaard NG6 / D03-aansluitbeeld, stapelbaar met NG6-tussenplaatventielen
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
Nadelen:
- Geleverd zonder bevestigingsbouten en connector
Serie:
Bosch Rexroth 4WE6 elektromagnetische wegventielen in schuifuitvoering voor het gestandaardiseerde NG6-aansluitbeeld (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze starten, stoppen en veranderen de stromingsrichting in hydraulische systemen en vormen samen met NG6-tussenplaatventielen voor druk, debiet en terugslag compacte ventielstapels. Het assortiment omvat 4/3-wegventielen met H-, E-, G- en J-schuiven en 4/2-wegventielen met D-, D/OF-, HA-, HB-, Y- en EB-schuiven, elk met een elektromagneet van 24 V DC of 230 V AC. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 2,8 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 350 bar, debiet tot 80 l/min, aanbevolen debiet tot 40 l/min. De elektromagneten nemen 30 W op bij DC of 50 VA bij AC, verdragen een spanningsafwijking van ±10 % en hebben beschermingsgraad IP65. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten en connector.
