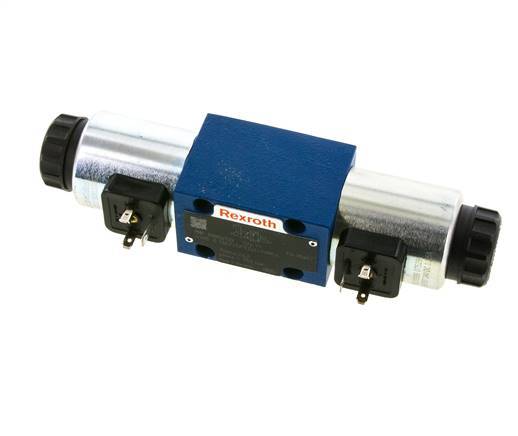

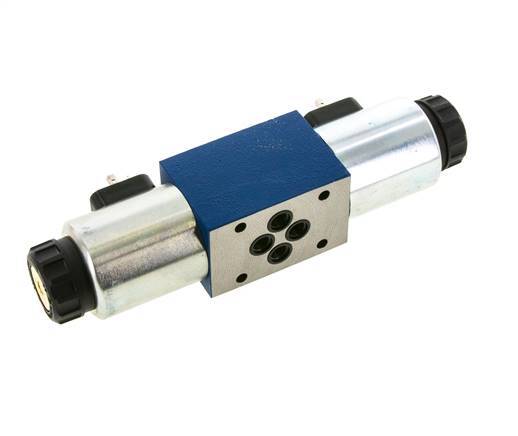

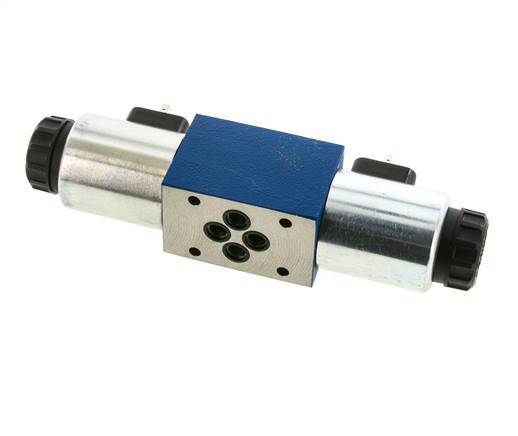

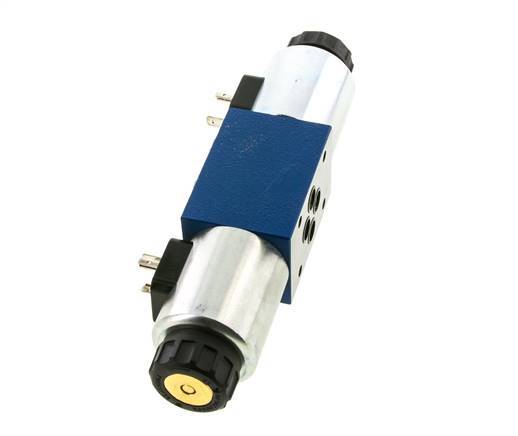

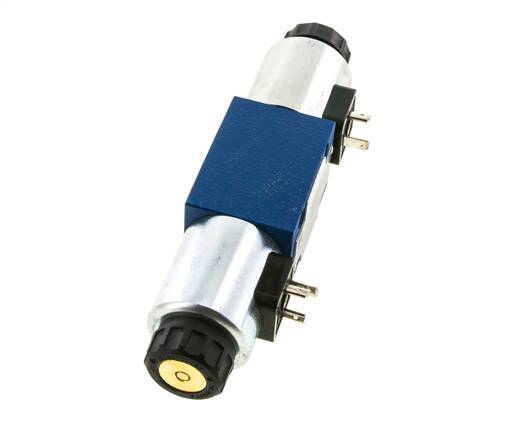

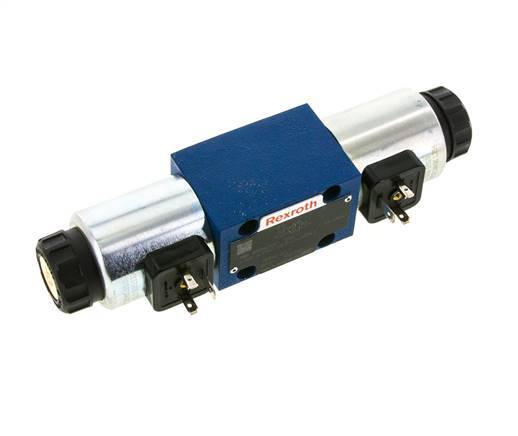

Hydraulisch elektromagnetisch wegventiel 4/2 NG6 (D03) 24V DC D/OF - Rexroth
4/2-weg elektromagnetisch wegventiel voor montage op een NG6 / D03-aansluitplaat, tot 350 bar. Aansluitbeeld conform ISO 4401-03, CETOP 3 en NFPA D03. Elektromagneet "a" verbindt P met B en A met T; elektromagneet "b" verbindt P met A en B met T. Aanbevolen debiet tot 40 l/min, maximaal 80 l/min. Elektromagneten 24 V DC, 30 W per stuk, IP65. Huis van nodulair gietijzer en NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +80 °C.
- Normale prijs
- €587,07
- Normale prijs
- €485,18
Beschrijving
De twee elektromagneten schakelen de schuif tussen zijn twee schakelposities, en de vergrendeling houdt hem ook zonder spanning in de laatste positie. Een korte puls op de andere elektromagneet schakelt hem terug. Schuiftype D/OF volgens de Bosch Rexroth-aanduiding. Geschikt voor minerale olie met een viscositeit van 2,8 tot 500 mm²/s. Monteer het ventiel op een NG6-aansluitplaat, alleen of bovenop NG6-tussenplaatventielen die druk-, debiet- of terugslagfuncties toevoegen. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten en connector. Bevestig het met vier M5-inbusbouten van sterkteklasse 12.9.
Voordelen:
- Behoudt zijn positie zonder spanning (vergrendeling)
- Geschakeld met korte pulsen, geen continue stroom nodig
- Standaard NG6 / D03-aansluitbeeld, stapelbaar met NG6-tussenplaatventielen
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
Nadelen:
- Geleverd zonder bevestigingsbouten en connector
- Geen veerteruggang - na stroomuitval blijft het ventiel in de laatste positie
Serie:
Bosch Rexroth 4WE6 elektromagnetische wegventielen in schuifuitvoering voor het gestandaardiseerde NG6-aansluitbeeld (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze starten, stoppen en veranderen de stromingsrichting in hydraulische systemen en vormen samen met NG6-tussenplaatventielen voor druk, debiet en terugslag compacte ventielstapels. Het assortiment omvat 4/3-wegventielen met H-, E-, G- en J-schuiven en 4/2-wegventielen met D-, D/OF-, HA-, HB-, Y- en EB-schuiven, elk met een elektromagneet van 24 V DC of 230 V AC. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 2,8 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 350 bar, debiet tot 80 l/min, aanbevolen debiet tot 40 l/min. De elektromagneten nemen 30 W op bij DC of 50 VA bij AC, verdragen een spanningsafwijking van ±10 % en hebben beschermingsgraad IP65. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten en connector.
