4mm - R1/8" 1.6mm Doorlaat L-Koppeling
Let op: Dit product is niet meer verkrijgbaar

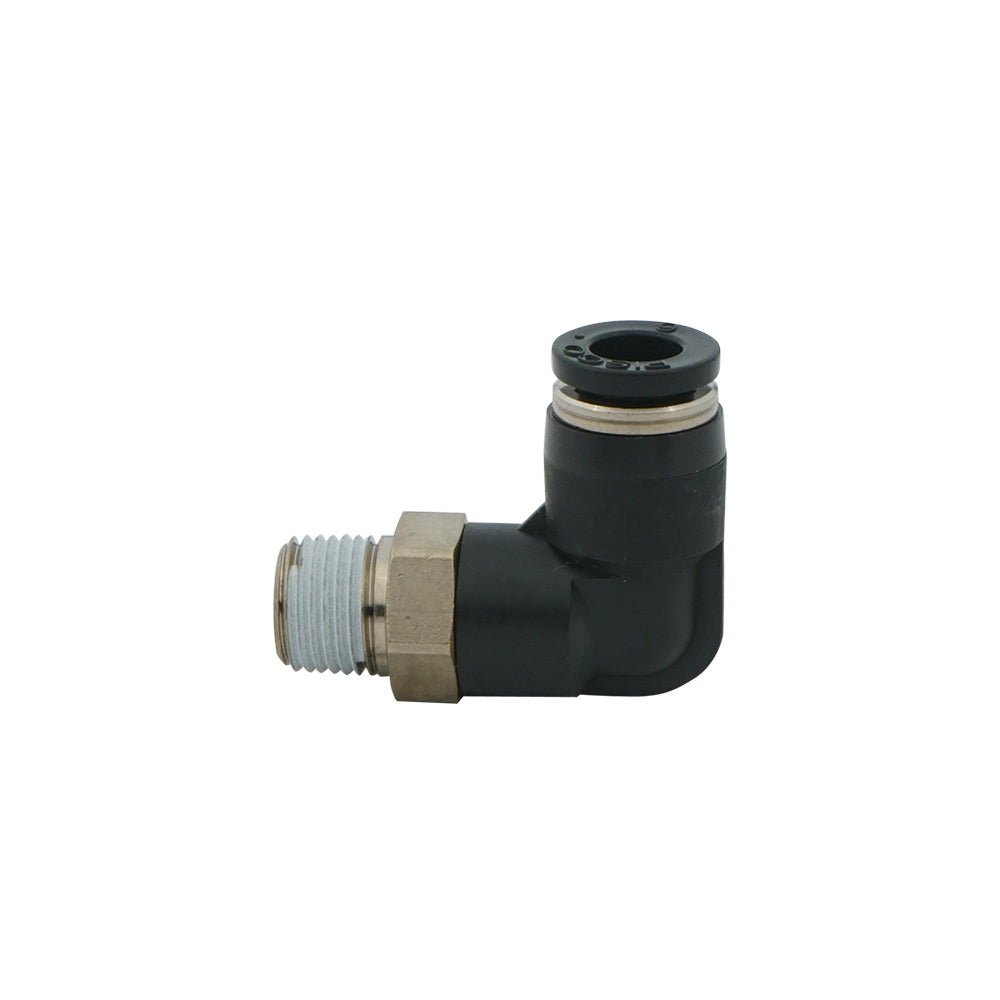

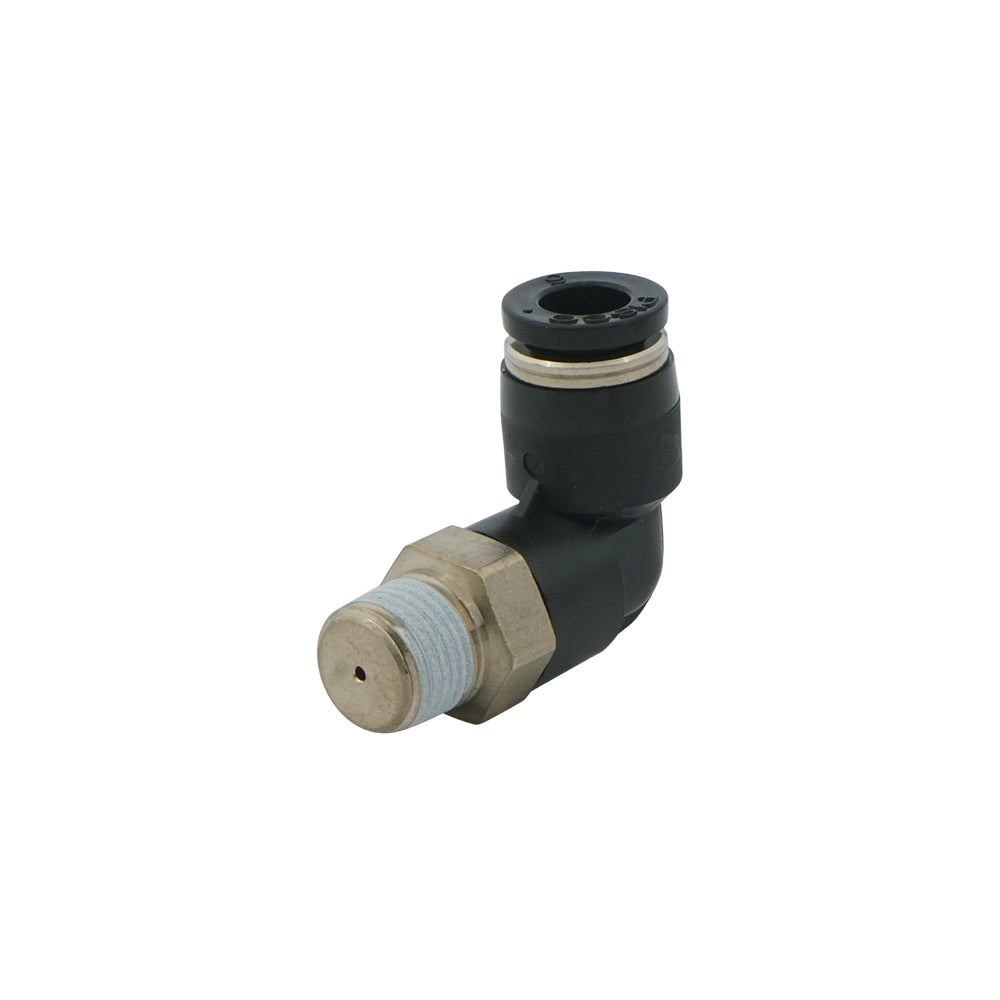

Dit is een L-type 1.6 mm mondstukkoppeling die wordt gebruikt voor luchtstroomregeling. Het is ontworpen om het luchtdebiet te fixeren door het te beperken met een aanzienlijk kleinere opening in de schroefdraadzijde van de koppeling. Het heeft een 4 mm insteek koppeling aan de ene kant en een R 1/8 inch poort met mannelijke schroefdraad aan de andere kant. Ook geschikt voor vacuümtoepassingen bij een druk van -1 bar. Het heeft een NBR afdichting waardoor het is geschikt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Dit is een elleboog 1.6 mm mondstukkoppeling gebruikt voor luchtstroomregeling. De koppleing is ontworpen om het luchtdebiet te fixeren door het te beperken met een aanzienlijk kleinere opening in de schroefdraadzijde van de koppeling.
Het heeft een 4 mm insteek koppeling aan de ene kant en een R 1/8 inch mannelijke poort met schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.
Ook geschikt voor vacuümtoepassingen bij een druk van -1 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).
Voordelen:
- Eenvoudig ontwerp
- Te installeren in kleine ruimtes
- Goedkopere oplossing dan gebruik van smoorklep of naaldventiel
- Geschikt voor vacuümtoepassingen
- Uitgerust met eenvoudig aan te sluiten insteekkoppelingen
Nadelen:
- Niet-verstelbare doorlaatopening
- Stof kan het pneumatische systeem beschadigen als vacuüm wordt aangevoerd zonder filter aan de inlaatzijde
PL serie
De PL - serie bestaat uit messing L-type/PBT-mondstukkoppelingen ontworpen voor luchtstroomregeling. De schroefdraadmaat voor alle koppelingen is R1/8 inch met buitendraad en er zijn 18 verschillende mogelijke doorlaatkoppelingen, variërend van 0.3 tot 2.0 mm. De insteekkoppelingmaten variëren van 4 tot 8 mm. Deze stroombegrenzers zijn geschikt voor een maximale werkdruk van 10 bar en -1 bar voor vacuüm. Deze mondstukkoppelingen zijn afgedicht met NBR O-ringen waardoor ze geschikt zijn voor temperaturen van 0 tot 60 °C.
