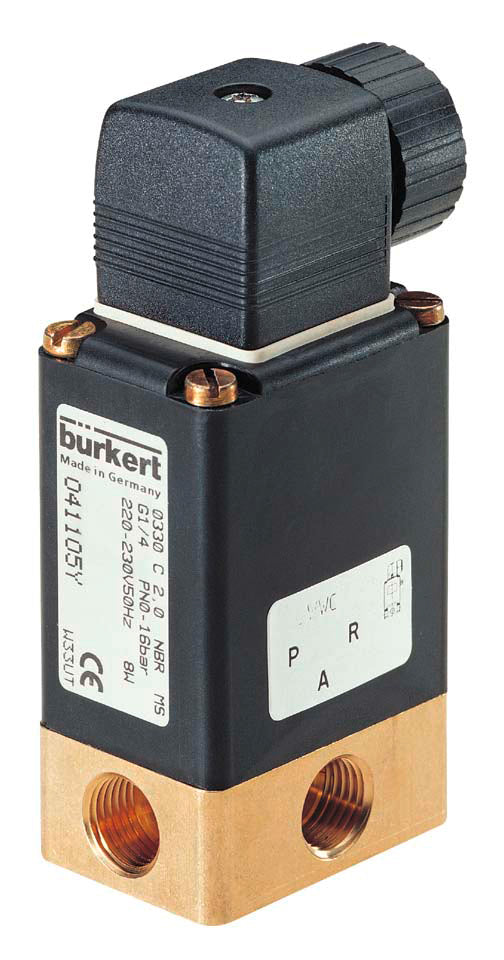

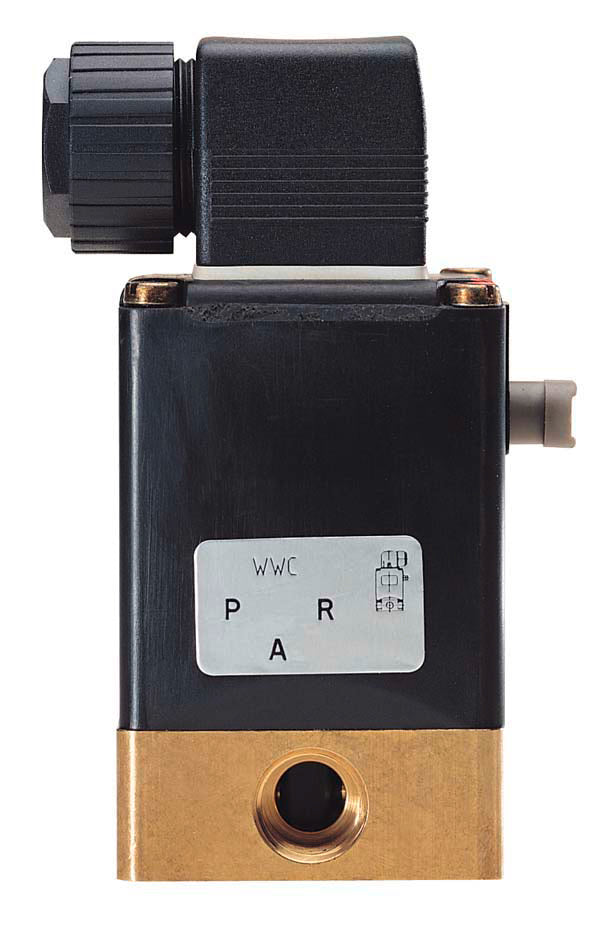

Magneetventiel 3/2-Weg G1/4'' NO Messing NBR 0-16bar/232psi 24VAC 0330 41858
Burkert 3/2 weg magneetventiel (type 0330) met G 1/4 inch schroefdraad en een 24 V AC spoel. De schakelfunctie van het magneetventiel is normaal open (spanning = sluiten). Het ventiel is direct werkend, dus er is geen verschillendruk vereist. Geschikt voor licht verontreinigde en agressieve media (media scheiding). Geschikt voor maximale mediatemperaturen van 80 °C (176 °F) en een drukbereik van 0 tot 16 bar (232 psi). Behuizing van messing met NBR afdichting en een doorlaatdiameter van 2 mm. De Kv-waarde is 0,11 m3/h (1,83 l/min bij dp = 1 bar water). Handmatige override functie.
Opmerking: DIN connector niet inbegrepen.
- Normale prijs
- €185,12
- Normale prijs
- €152,99
Beschrijving
Dit is een Burkert direct werkend 3/2 weg magneetventiel met G 1/4 inch schroefdraad en een 24 V AC spoel. Het ventiel heeft een messing behuizing met NBR afdichting en een doorlaat van 2 mm. De schakelfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning wordt toegepast. Wanneer het ventiel gesloten is, verbindt de uitgangspoort zich met een derde uitlaatpoort. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het te openen. Geschikt voor een drukbereik van 0 tot 16 bar (232 psi) en een maximale temperatuur van 80 °C (176 °F). Het ventiel heeft een Kv-waarde van 0,11 m3/h, wat overeenkomt met een debiet van 2 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 0,13, wat betekent 0,13 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeurigere dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. Dit model is media gescheiden. Dit betekent dat de werkende delen zoals de veer gescheiden zijn van de media door een flexibele membraan, wat het mogelijk maakt om licht verontreinigde en agressieve media te gebruiken. De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen veel chemicaliën. Houd er rekening mee dat de interne ventielonderdelen, zoals de RVS plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De handmatige override functie kan worden gebruikt om het systeem in te schakelen. Het ventiel heeft een IP65-classificatie als het correct is aangesloten.
Voordelen:
- Agressieve media zijn mogelijk dankzij het media gescheiden ontwerp
- De handmatige override is ideaal voor inbedrijfstelling en bij stroomuitval
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden wanneer deze is ingeschakeld. Een goed geventileerde omgeving wordt aanbevolen
- DIN connector niet inbegrepen
Serie:
Het Bürkert magneetventiel type 0330 is een direct werkend magneetventiel, wat betekent dat er geen drukverschil nodig is om het ventiel te openen. Dit ontwerp is media gescheiden, wat volledige isolatie van uw vloeistof van de werkende delen van het ventiel mogelijk maakt. Deze functie maakt het ventiel een goede oplossing voor agressieve of licht verontreinigde media. De ventielen kunnen worden geleverd met DN 2 tot DN 5 of met een flens. Het drukbereik hangt af van de spanning, maar heeft een maximum van 16 bar. Het ventiel heeft een onderhoudsvrije draaiveerontwerp in plaats van de gebruikelijke lineaire vertaalplunjer. Het ventiel is beschikbaar in IP65 of IP67 bescherming. Het ventiel heeft weinig bewegende delen, wat zorgt voor een lange levensduur door minimale slijtage aan de ventielcomponenten. De 2/2-weg en 3/2-weg versies zijn ontworpen voor toepassingen zoals mixen, omleiden en universele richting van media. De ventielen zijn beschikbaar met verschillende behuizingsmaterialen, zoals messing, RVS, PP of PVDF in combinatie met verschillende afdichtmaterialen. Ten slotte zijn er opties voor positiefeedback, bi-stabiele, vacuümvarianten, evenals ATEX-explosie goedgekeurde versies.
