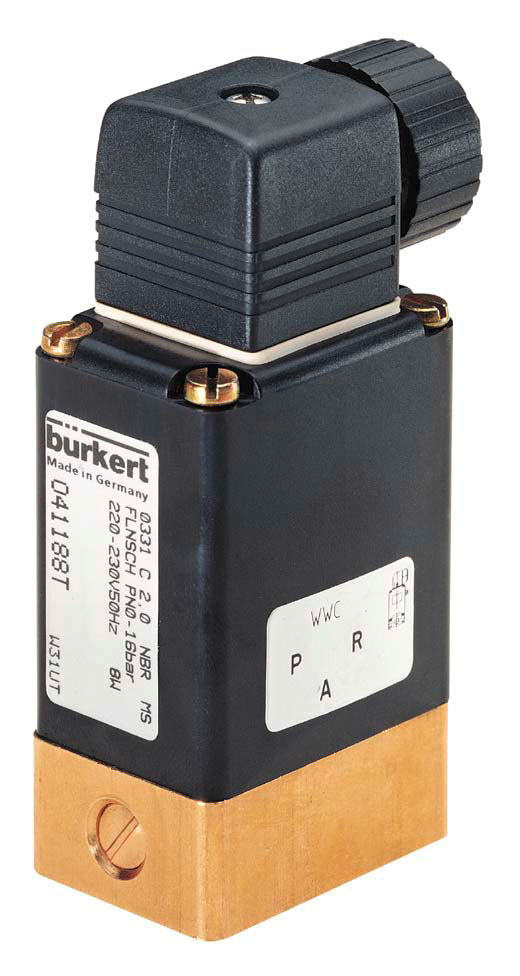

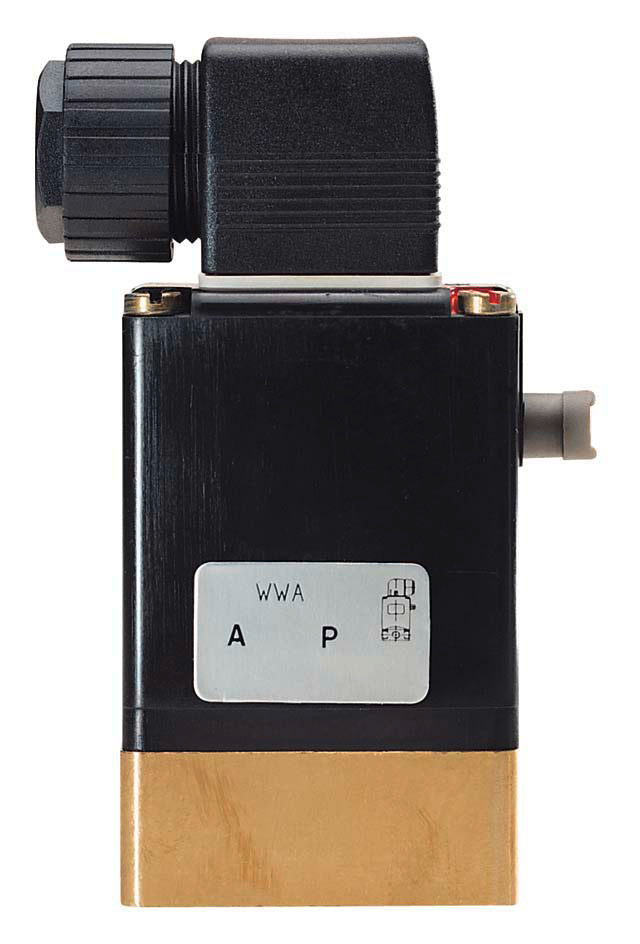

Magneetventiel 3/2-Weg 32x46mm SFB Flens NO Messing NBR 0-10bar/145psi 24VDC 0331 41247

Dit is een Burkert direct werkend 3/2 weg magneetventiel met 32x46 mm SFB flens en een 24 V DC spoel. Het ventiel heeft een messing behuizing met NBR afdichting en een doorlaat van 3 mm. SFB is een Burkert specifieke flensontwerp dat compacte montage van meerdere ventielen op een manifold mogelijk maakt. De schakelfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer spanning wordt toegepast. Wanneer het ventiel gesloten is, verbindt de uitgangspoort met een derde uitlaatpoort. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het ventiel te openen. Geschikt voor een drukbereik van 0 tot 10 bar (145 psi) en een maximale temperatuur van 80 °C (176 °F). Het ventiel heeft een Kv-waarde van 0.12 m3/h, wat overeenkomt met een debiet van 2 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 0.14, wat betekent 0.14 GPM bij 1 psi drukval. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeurigere dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. Dit model is media gescheiden. Dit betekent dat de werkende delen zoals de veer gescheiden zijn van de media door een flexibele membraan, wat het mogelijk maakt om licht verontreinigde en agressieve media te gebruiken. De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen veel chemicaliën. Houd er rekening mee dat de interne ventielonderdelen, zoals de plunjer en veren van roestvrij staal, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De handmatige override functie kan worden gebruikt om het systeem in te stellen. Het ventiel heeft een IP65-classificatie als het correct is aangesloten.

Voordelen:

• Agressieve media zijn mogelijk dankzij het media gescheiden ontwerp
• De handmatige override is ideaal voor inbedrijfstelling en bij stroomuitval
• Goede bescherming tegen de omgeving dankzij de IP65-classificatie
• Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
• SFB flensontwerp maakt compacte montage van meerdere ventielen op een manifold mogelijk

Nadelen:

• Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
• De spoel kan heet worden wanneer deze is ingeschakeld. Een goed geventileerde omgeving wordt aanbevolen
• DIN connector niet inbegrepen

Serie:

Het Bürkert 0331 ventiel is een direct werkend, media gescheiden pivotarmventiel. Doorlaten tot DN 4 en drukbereiken van 0 tot 16 bar. Het kenmerkende van dit ventiel ten opzichte van het 0330 model is de afwezigheid van schroefdraad, vervangen door een Bürkert SFB (Specifiek Flensontwerp Bürkert) flensverbinding aan de onderkant. Deze flens kan worden gebruikt om het ventiel op een manifold te monteren of om op een groter ventiel (bijvoorbeeld het Type 5282) te monteren en als pilootventiel te fungeren. Het 0331 ventiel is beschikbaar in 2/2 en 3/2-weg versies. De 3/2-weg versies zijn beschikbaar als normaal open, normaal gesloten, verdeler of mengkraan. Het media gescheiden ontwerp maakt dit ventiel geschikt voor agressieve of licht verontreinigde media. De standaard messing behuizing voldoet aan alle Europese drinkwatervereisten. De 0331 is uitgerust met handmatige override voor inbedrijfstelling en testen. ATEX explosie goedgekeurde versies zijn ook beschikbaar.

Opmerking: dit product is op bestelling gemaakt en kan helaas niet worden geretourneerd.
