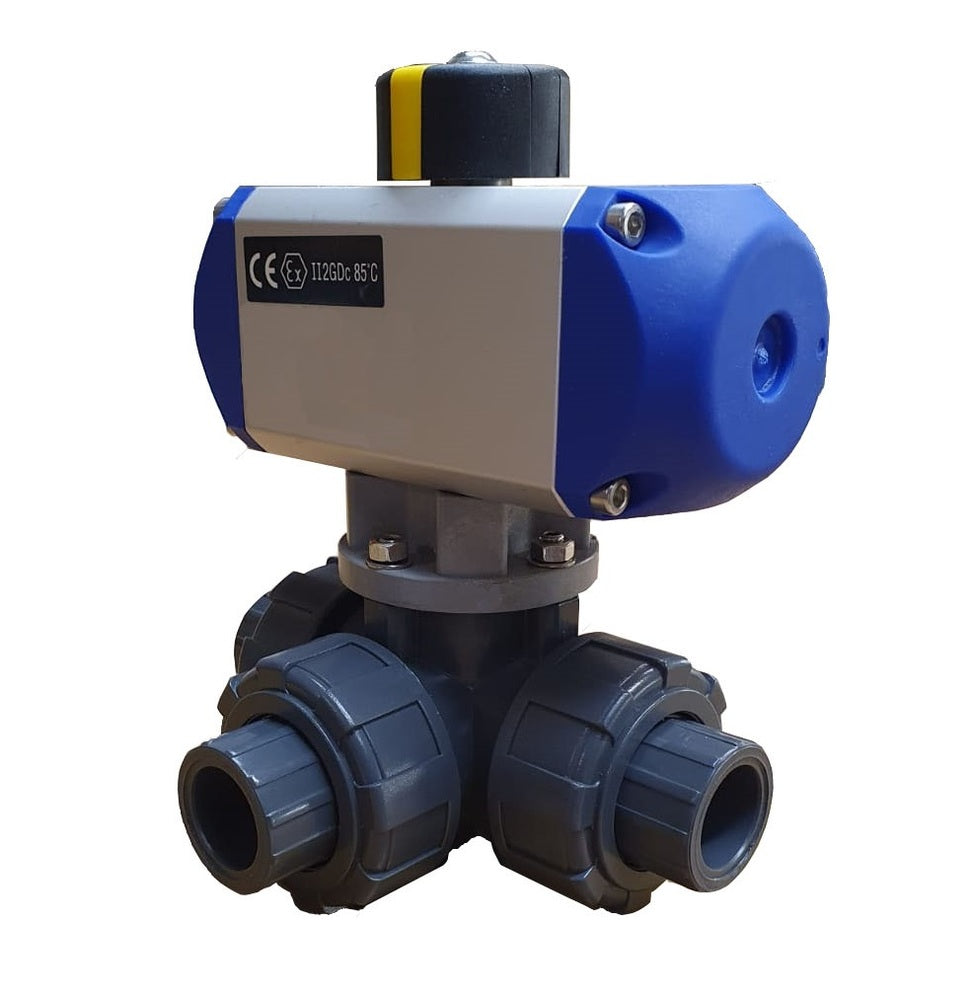

32mm L-bore 3-Weg PVC Pneumatische Kogelkraan Dubbelwerkend PTFE
Deze pneumatisch bediende 3-weg PVC kogelkraan (L-boring) met lijmmof 32 mm poorten heeft een nominale diameter van 25 mm. Geschikt voor verontreinigd water of corrosieve media. De dubbelwerkende pneumatische actuator heeft een aluminium behuizing en een acetaalhars deksel. Levert 21,6 Nm bij 8 bar. De actuator heeft G 1/8 inch luchtaansluitingen en een 1/4 Namur-interface om direct een magneetventiel te monteren. De kogelkraan heeft een PVC behuizing en PTFE/EPDM afdichtingen. Geschikt voor media van -20 tot 80 °C (-4 tot 176 °F) en een maximale mediadruk van 10 bar (145 psi). FKM op aanvraag beschikbaar.
- Normale prijs
- €433.28
- Normale prijs
- €358.08
Beschrijving
Deze pneumatisch bediende 3-weg PVC kogelkraan (L-boring) maakt een grotere automatisering van uw systeem mogelijk in vergelijking met een handmatig bediende kraan. De kogelkraan heeft een diameter van 25 mm en is geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden) van -20 tot 80 °C (-4 tot 176 °F). De kraan is ook bestand tegen veel zoutoplossingen, zuren en basen en oplosmiddelen. De pneumatische actuator kan 21,6 Nm koppel creëren bij 8 bar, maar heeft een regeldrukvenster van 6 - 10 bar. De kogelkraan heeft lijmmof-poorten om deze aan te sluiten op de leidingen/slangen van de toepassing. De actuator is dubbelwerkend met een betrouwbare aluminium tandheugel-draaibeweging. De actuator heeft een geanodiseerde aluminium behuizing en een acetaalhars deksel, terwijl de kogelkraan een PVC behuizing en PTFE/EPDM afdichtingen heeft. De maximale mediadruk is 10 bar (145 psi). De actuator heeft G1/8 poorten voor de luchttoevoer en -afvoer. Wij raden aan om een 1/4" Namur magneetventiel direct op de actuator te monteren om de luchttoevoer te regelen. Houd er rekening mee dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan er een positiebesturing of eindschakelkast op de bovenkant van de actuator worden gemonteerd volgens VDI/VDE 3845. De actuator is gemonteerd op de kogelkraan via de ISO 5211 F04-flens (11 mm vierkante maat). FKM op aanvraag beschikbaar.
Voordelen:
- Mogelijkheid om direct een Namur magneetventiel te monteren om fittingen en buizen te verminderen
- Mechanische indicator bovenaan toont de positie van de klep
- ATEX (II 2G Ex d C) gecertificeerd voor explosieve omgevingen
- Lagere investeringskosten dan een elektrische versie
- Snelle opening/sluiting
- Dubbelwerkend maakt een grotere controle mogelijk dan enkelwerkende actuators.
- Kan worden uitgerust met een eindschakelkast
Nadelen:
- Dubbelwerkend verbruikt meer perslucht dan enkelwerkende actuators.
- Het energieverbruik is hoger in vergelijking met de equivalente elektrische aandrijving, maar de initiële investering is lager
PAL-BL3PA-serie
BL3PA
De BL3PA-serie PVC kogelkranen zijn betrouwbare 3-weg kogelkranen met een L-boring of T-boring. De poorten variëren van G 1/2 inch tot G 2 inch en van 20 mm tot 63 mm lijmmoffen. De behuizing is gemaakt van PVC, de kogel is gemaakt van PVC-C en de klepzittingen zijn gemaakt van PTFE/EPDM of FKM/EPDM. De kranen zijn geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden) en bestand tegen veel zoutoplossingen, zuren en basen en oplosmiddelen tot een maximale druk van 10 bar (145 psi). Geschikt voor temperaturen tussen -20 en 80 °C (-4 tot 176 °F). Kogelkranen uit de BL3PA-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07), waardoor de montage van een actuator mogelijk is.
PAL
De PAL kwartslag pneumatische actuators stellen u in staat om kogel- of vlinderkleppen te bedienen met perslucht. Ze bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Ze worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot F12). Met 8 verschillende behuizingsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel-draaibeweging en ontworpen om enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor een grotere controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR afdichting, maar een optionele FKM afdichting is beschikbaar voor een verhoogde maximale temperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX (II 2G Ex d C) certificering.
