32mm 24-240V AC/DC Modulerende VDL 2-weg PVC Kogelkraan

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
32mm 24-240V AC/DC Modulerende VDL 2-weg PVC Kogelkraan
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: 614P032-J3C-S20-DPS
Merk: Tameson

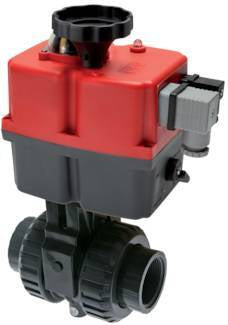

Deze elektrische actuator met modulerende functie wordt aangeboden in combinatie met een 2-weg PVC kogelkraan. Actuator vereist 24-240 V AC/DC om te werken. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS). De kogelkraan heeft aansluitpunten van 32 mm (volle doorlaat). Openingsopening van 40 mm (Kv-waarde 42 m3/h), gemiddeld temperatuurbereik van 0 - 60 °C, en een max. druk van 16 bar bij 20 °C. De behuizing van de actuator in polyamide (PA) geeft de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 10 seconden met een werkingskoppel van 20 Nm (hoger breekkoppel dus zie de handleiding). Hij vereist een voedingsspanning van 24-240 V AC/DC, heeft een werkcyclus van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA/0-10 V nodig voor de positionering. Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F04 flens (11 mm). De 2-weg PVC-afsluiter heeft twee aansluitpunten van 32 mm ware wartelbussen. Het medium stroomt door een boring van 25 mm (Kv-waarde van 42 m3/h) en de temperatuur kan tussen 0 - 60 °C liggen bij 16 bar. Het heeft een spindelafdichting van EPDM. De duurzame polyamide (PA) behuizing van de actuator geeft een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

Voordelen:

  • Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep te positioneren tussen 0-90 graden met een besturingssignaal van 4-20 mA/0-10 V.
  • Hij heeft een robuuste IP67-behuizing
  • Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien
  • Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien

Nadelen:

  • De actuator is niet uitgerust met een Battery Safety Return (BSR), maar kan handmatig worden bediend als de stroom uitvalt
  • In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager

J3C-serie

VDL Kogelkraan

De kogelkranen van de VDL-serie zijn betrouwbare 2-weg kogelkranen met een PVC-behuizing. De kogel is eveneens van PVC en de klepzittingen zijn gemaakt van EPDM. De klep is geschikt voor diverse media, zoals zeewater, de meeste zuren en basen, en organische oplosmiddelen tot 16 bar. Geschikt voor temperaturen tussen 0 en 60 graden Celsius en verkrijgbaar in de maten 32 mm tot 63 mm. Kogelkranen van deze serie hebben allemaal een ISO 5211 bovenflens (F05, vierkant 14mm ) die de montage van een actuator mogelijk maakt.

J3C Actuator

De J3C elektrische hoogspanningsklepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door overkoppel of condensatie. Actuators zijn ook verkrijgbaar met verschillende opties, zoals de fail-safe BSR (Battery Safety Return) of modulerend DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 20-300 Nm.
De J3C fail-safe of modulerende elektrische actuator is dezelfde als de standaard on-off J3C actuator maar een BSR en/of een DPS kit is in de actuator toegevoegd. De J3C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J3C DPS modulerende actuator kan worden geregeld met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.

Kogelkraan 6P14P032
Aandrijving: J3C-S20-05-11-DPS

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
