Belimo 3-Weg Sensor Geregeld Elektrisch PI-CCV Rp1 1/4xG1 1/2 Kvs11.4 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V EV032R3+BAC

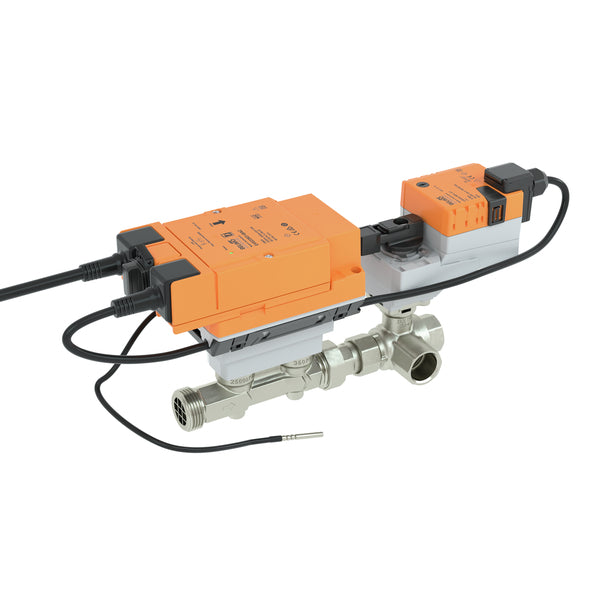

Deze Belimo Energy Valve bestaat uit een 3-weg gekenmerkte regelklep, een volumetrische flowmeter, twee temperatuursensoren en een actuator. De klep is gemaakt van onbehandeld messing en heeft EPDM-afdichting. De boringdiameter van de klep is DN 32 en de poortmaat is Rp 1 1/4 inch en G 1 1/2 inch met vrouwelijke schroefdraad. Met zijn geïntegreerde regelschijf zorgt het voor een proportionele regeling van de stroming, waardoor een nauwkeurige en consistente regeling van de vloeistofstroom mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C. De Kv-waarde van de klep is 11,4 m3/h, wat overeenkomt met een Cv-waarde van 13,19 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, waardoor nauwkeurige en responsieve regeling mogelijk is in verschillende toepassingen. De thermische energiemeter heeft momenteel een sensor (T2) geïnstalleerd, terwijl de installatie van de tweede sensor (T1) vereist is aan de tegenovergestelde zijde van het watercircuit ter plaatse. De actuator heeft een IP40-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een proportionele stroming, ideaal voor verwarmingscircuits
• Modulerende actuator met een regelsignaal van 0-10 V of 2-10 V DC
• Ondersteuning voor Power over Ethernet (PoE) voor optionele voeding
• Geïntegreerde thermische energiemeter voor het monitoren van het energieverbruik

Serie:

De Belimo EV-KBAC/BAC is een gekenmerkte regelklep die wordt geleverd met een thermische energiemeter en een sensorgestuurde stroom- of vermogensregeling. Het beschikt over een vermogens- en energiemonitoringsfunctie en is ontworpen als een 2-weg/3-weg/6-weg klep met zowel interne als externe schroefdraad, beoordeeld op PN 25. Het werkt op een nominale spanning van AC/DC 24 V en biedt modulerende, communicatieve en hybride regeling. Ideaal voor gesloten koude- en warmwatersystemen, vergemakkelijkt het modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. Het biedt Ethernet 10/100 Mbit/s, TCP/IP en een geïntegreerde webserver. Communicatie is mogelijk via BACnet, Modbus, Belimo MP-Bus of conventionele regeling. De klep ondersteunt Power over Ethernet (PoE) voeding en kan sensorignalen converteren. Het is verkrijgbaar in maten variërend van DN15-50.
