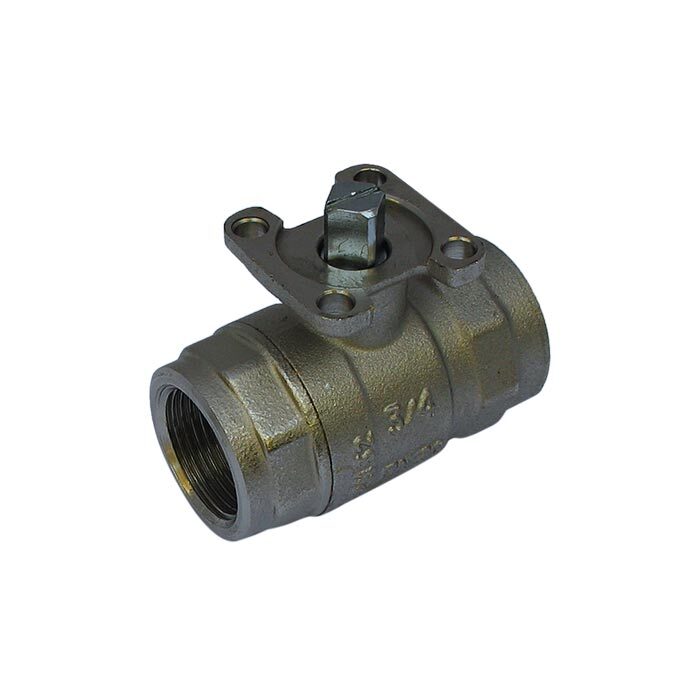

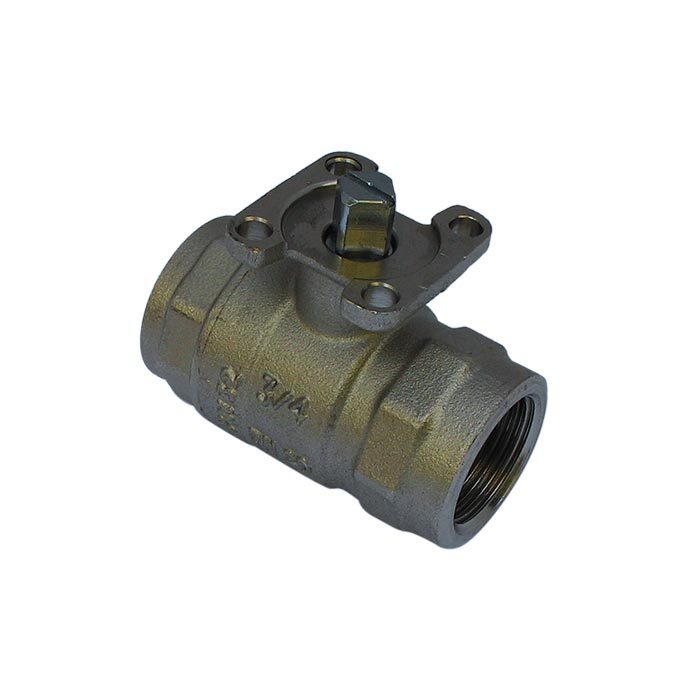

230 - G3/4'' 2-Weg Kogelkraan Volle Doorlaat F/F ISO-Top
Opmerking: dit product wordt stopgezet en vervangen door BL2BA-034
2-Weg kogelkraan met G3/4 inch schroefdraad (F/F) en ISO-Top (F03) en 20mm doorlaat en max werkdruk 32 bar. Voor o.a. water, olie, lucht etc. Temperatuurbereik van -10 tot 100°C. Messing vernikkeld huis met hardverchroomde kogel en PTFE afdichtingen.
Opmerking: dit product wordt stopgezet en vervangen door BL2BA-034
Beschrijving
2-Weg kogelkraan uit vernikkeld messing van JP Fluid Control met G3/4 inch leidingaansluitingen (BSPP schroefdraad) en een volle doorlaat (20 mm). De kraan heeft een ISO-Top flens en is niet uitgevoerd met een hendel voor handbediening. De kogelkranen uit de 230-serie van JP Fluid Control worden gekenmerkt door een lange levensduur.
Technische Gegevens
| Parameter | Waarde |
|---|---|
| Serie | 230 |
| Functie | 2-weg |
| Poorten | G3/4 BSP (F/F) |
| Behuizing | Messing vernikkeld (CW 617N) |
| Kogel | Hardverchroomd messing |
| Afdichtingen | PTFE (teflon) |
| Doorlaat kogel | 20 mm (volle doorlaat) |
| Kv-waarde | 45 m3/u |
| Bediening | Geschikt voor actuatorbevestiging (geen handbediening) |
| ISO 5211 flens | F03 |
| Max werkdruk | 32 bar |
| Temperatuur | -10°C .. 100°C |
Installatie
Het ventiel is aan beide zijden uitgevoerd met binnendraad in 3/4 inch. Dit is parallelle gasdraad, ofwel BSPP (British Standard Pipe Parallel). Met behulp van het Maatvoering Standaarden bevat meer informatie over de maatvoering van de ISO 5211 standaard. De kraan is niet uitgerust met een hendel voor handbediening.
Toepassing
Deze kogelkraan is onderdeel van de 230 serie. De behuizing van de kraan bestaat uit messing vernikkeld, de kogel bestaat uit hardverchroomd messing en de afdichtingen zijn gemaakt van PTFE. Hiermee is de kraan geschikt voor veel verschillende media, zoals water, olie of lucht tot maximaal 32 bar. Voor corrosieve of aggressieve media is een kunststof of roestvast stalen kraan beter geschikt. Het artikel
Maximale druk versus temperatuur voor de 230 serie.
