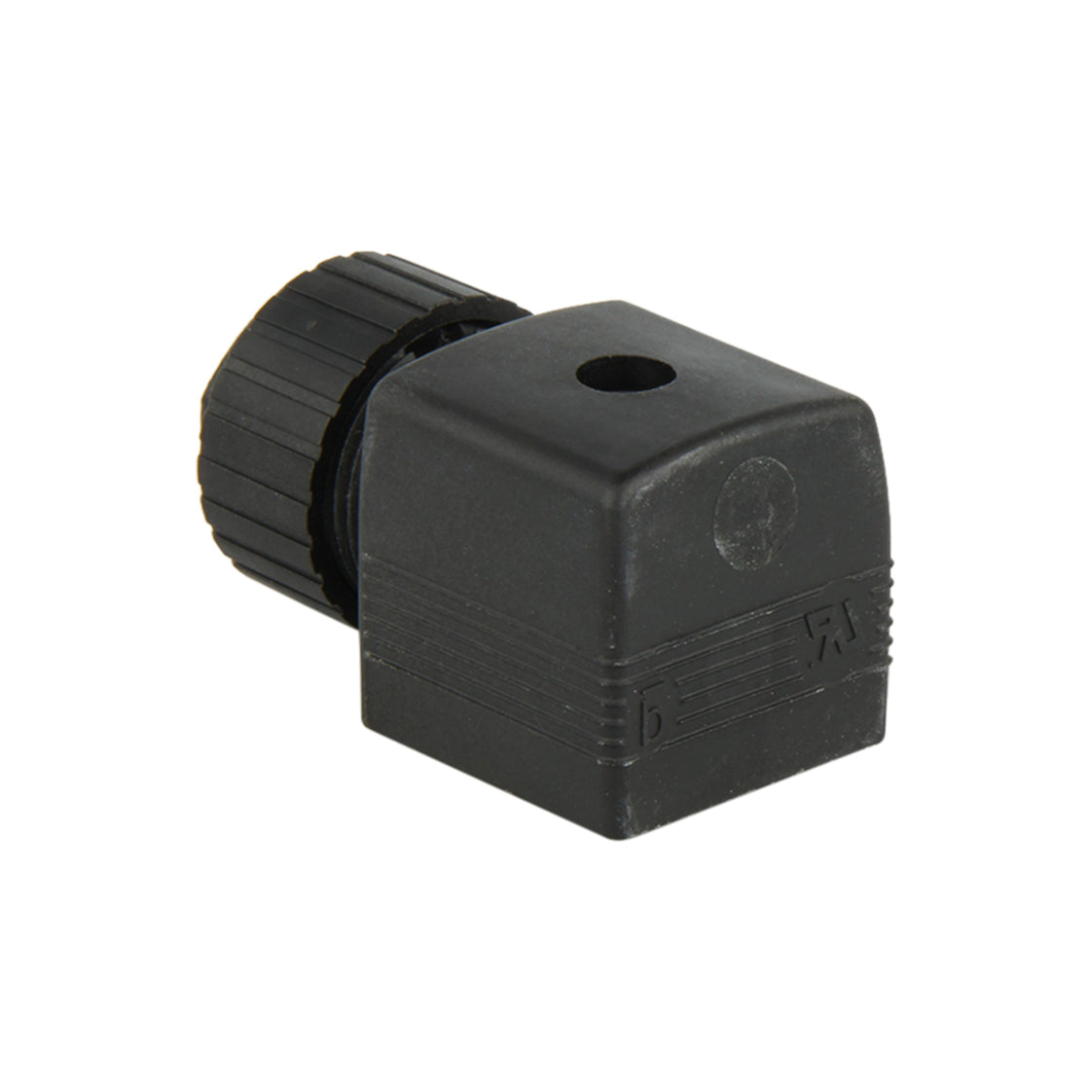

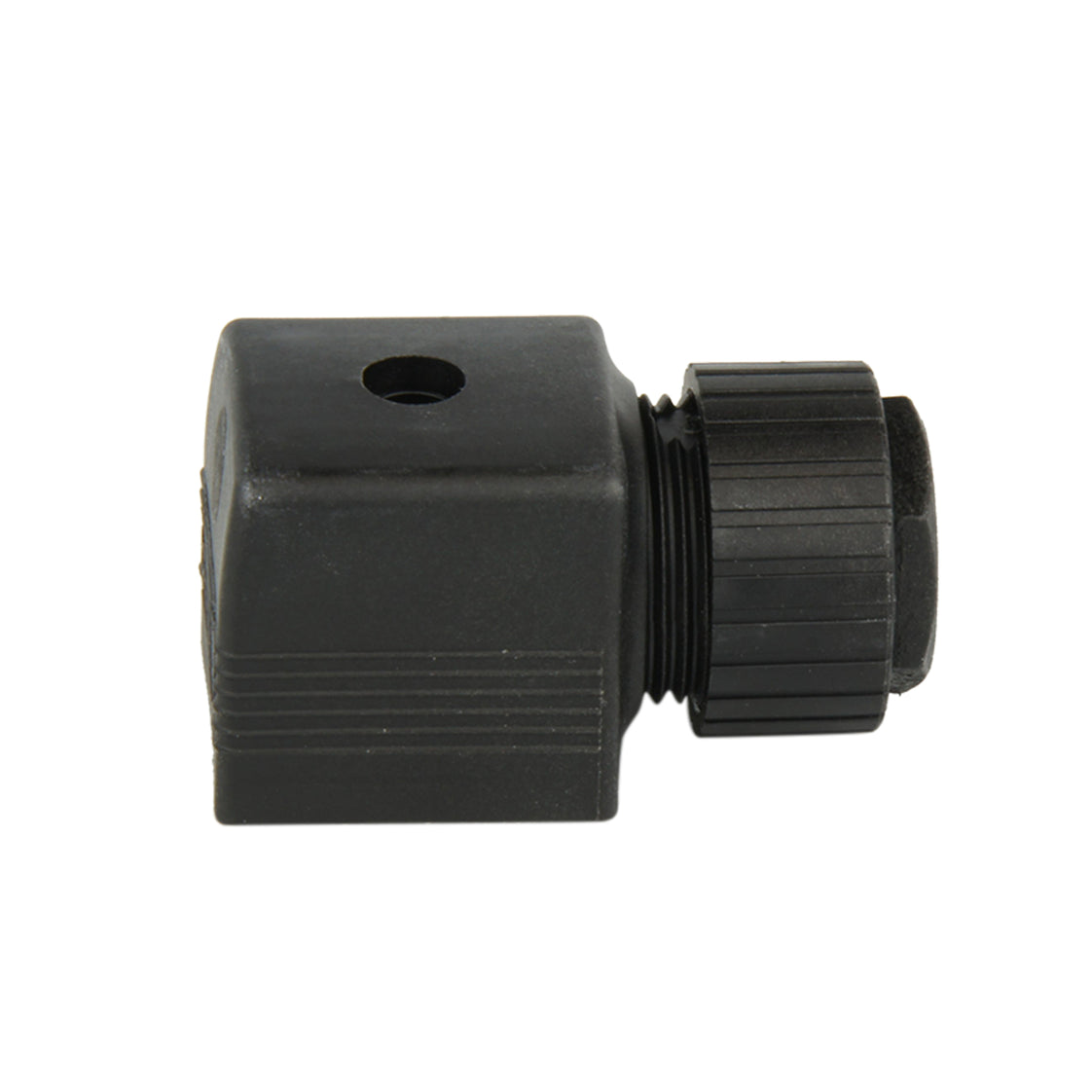

Connector 12-24V DC (DIN - A) Polariteitsschakelaar voor impulsventielen - Burkert 2508 212512
Opmerking: dit product zal in de toekomst worden stopgezet
Deze Burkert 2508 DIN-A connector wordt gebruikt om elektrische componenten, zoals een magneetventiel, aan te sluiten op een voeding. Hij heeft een IP65-classificatie, een nominale spanning van 12 - 24V DC, een maximale stroomsterkte van 1,2 A en is geschikt voor een omgevingstemperatuur van maximaal 90⁰C. Deze kabelstekker is de IN-versie, dus hij kan impulskleppen aansturen door de polariteit van 3 stuursignalen om te keren en heeft geen stroom nodig om de klepstand te behouden. Niet geschikt voor wisselstroomvoedingen (AC). Het is modulair, compact en maakt snelle montage en kortere integratietijd mogelijk.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze Burkert 2508 connector is geschikt voor een DIN EN 175301-803 Form A (voorheen DIN 43650) aansluiting, maar wordt simpelweg een DIN-A aansluiting genoemd. DIN-A connectoren worden ook wel "MPM" genoemd. De vorm A verwijst naar de afstand tussen de pinnen, die 18 mm is. Hij is geschikt voor 12 - 24V DC, 1,2A en een omgevingstemperatuur van -10⁰C tot 55⁰C . Hij is modulair, compact, IP65-gecertificeerd, verbindt de draden in een hoek van 90⁰, zorgt voor snelle montage en verkort de integratietijd. Deze versie wordt geleverd met een stalen montageschroef en heeft standaard een aardingsaansluitpunt. Deze kabelstekker is de IN-versie. Hij kan een impulsklep aansturen door de polariteit van 3 stuursignalen om te keren. Impulskleppen openen of sluiten wanneer de polariteit van de stuurspanning wordt omgekeerd. Hij heeft geen constante spanning nodig om in die toestand te blijven, omdat hij daar wordt gehouden door een permanente magneet. De besturingssignalen van het type 2508 IN zijn ON, OFF en GND. Door deze signalen in verschillende combinaties te schakelen, kan de polariteit over een impulsklep worden omgekeerd.
Pros:
- Voldoet aan DIN EN 175301-803 Form A, die wereldwijd veel gebruikt wordt en met talloze merken gebruikt kan worden.
- Deze kabelstekker is de IN-versie, dus hij kan impulskleppen aansturen door de polariteit van 3 stuursignalen om te keren en heeft geen stroom nodig om de klepstand te behouden.
- Burkert bewezen betrouwbaarheid.
- Maakt snelle assemblage en kortere integratietijd mogelijk.
- IP65 gecertificeerd.
Minpunten:
- Alleen geschikt voor 12 - 24V DC.
- Niet geschikt voor wisselstroomvoedingen (AC).
- Alleen geschikt voor impulskleppen.
2508 serie
De Burkert 2508 serie is een reeks kabelstekkers die worden gebruikt om een voedingsbron aan te sluiten op een elektrisch onderdeel, zoals een klep. Elke stekker is ontworpen volgens DIN EN 175301-803 (voorheen DIN 43650) Form A (kortweg DIN-A). Ze zijn verkrijgbaar in een grote verscheidenheid aan spanningen, ampères en ontwerpen, die elk voldoen aan verschillende beveiligings-, indicatie- of prestatievereisten. Mogelijke circuitopties zijn: 2-pins zonder circuit, 3-pins zonder circuit, LED, varistor, gelijkrichter, poolbeveiliging, vrijloopdiode, HL-circuit, LR-circuit, IN-circuit of een combinatie van verschillende circuits. Ze worden aangesloten onder een hoek van 90⁰ en zijn IP65-gecertificeerd, waardoor snelle montage en kortere integratietijd mogelijk zijn.
