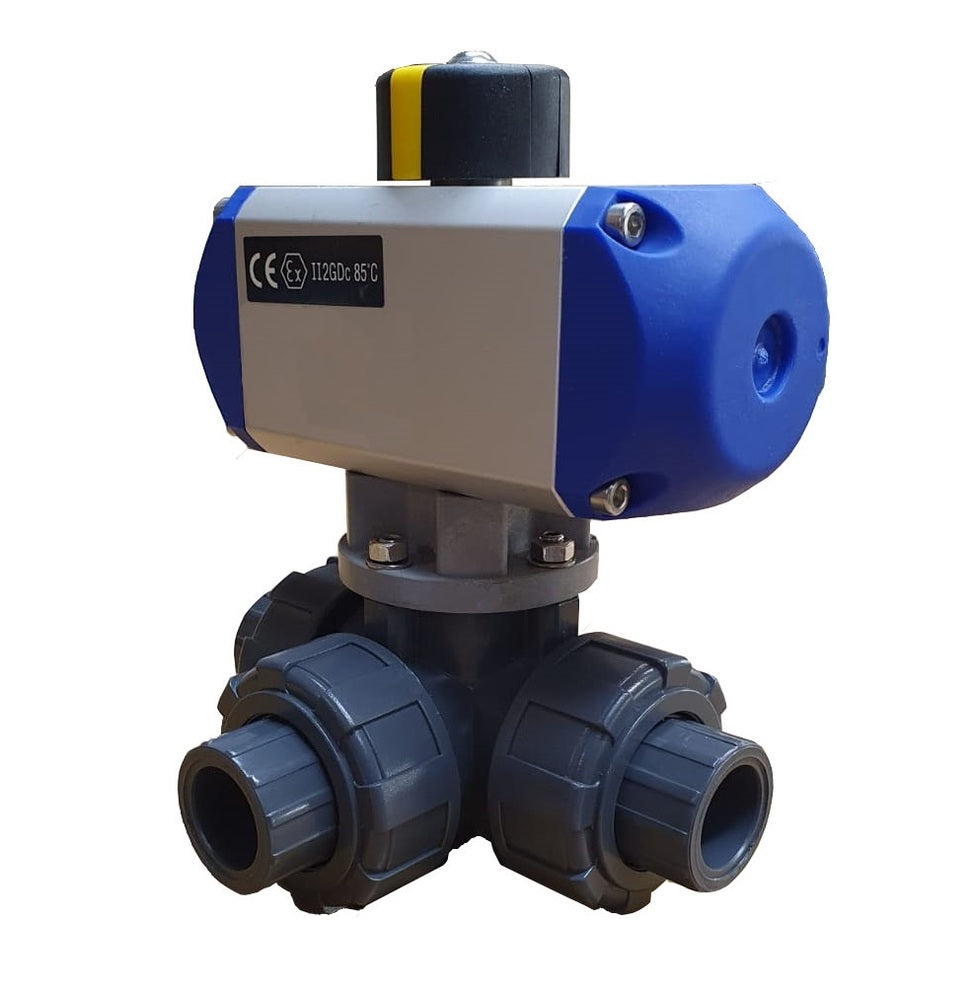

20mm L-bore 3-Weg PVC Pneumatische Kogelkraan Veer Gesloten PTFE

Deze pneumatisch bediende 3-weg PVC kogelkraan (L-boring) maakt een grotere automatisering van uw systeem mogelijk in vergelijking met een handmatig bediende kraan. De kogelkraan heeft een diameter van 15 mm en is geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden) van -20 tot 80 °C (-4 tot 176 °F). De kraan is ook bestand tegen veel zoutoplossingen, zuren en basen en oplosmiddelen. De pneumatische actuator kan 6,3 Nm koppel creëren bij 8 bar, maar heeft een regeldrukvenster van 6 - 10 bar. De kogelkraan heeft lijmmof-poorten om deze aan te sluiten op de leidingen/slangen van de toepassing. De actuator is veer gesloten met een betrouwbare aluminium tandheugel-draaibeweging. De actuator heeft een geanodiseerde aluminium behuizing en een afdekking van acetaalhars, terwijl de kogelkraan een PVC behuizing en PTFE/EPDM afdichtingen heeft. De maximale mediadruk is 10 bar (145 psi). De actuator heeft G1/8 aansluitingen voor de luchttoevoer en -afvoer. Wij raden aan om een 1/4" Namur magneetventiel direct op de actuator te monteren om de luchttoevoer te regelen. Houd er rekening mee dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan er een positiebesturing of eindschakelkast op de bovenkant van de actuator worden gemonteerd volgens VDI/VDE 3845. De actuator is gemonteerd op de kogelkraan via de ISO 5211 F04 flens (11 mm vierkante maat). FKM op aanvraag beschikbaar.

Voordelen:

• Mogelijkheid om een Namur magneetventiel direct te monteren om fittingen en buizen te verminderen
• Mechanische indicator bovenop toont de positie van de klep
• ATEX (II 2G Ex d C) gecertificeerd voor explosieve omgevingen
• Lagere investeringskosten dan een elektrische versie
• Snelle opening/sluiting
• Enkelwerkend bespaart perslucht en de klep keert terug naar de oorspronkelijke positie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelkast

Nadelen:

• Enkelwerkend biedt minder controle dan dubbelwerkende actuators
• Energieverbruik is hoger in vergelijking met de equivalente elektrische aandrijving, maar de initiële investering is lager

PAL-BL3PA-serie

BL3PA

De BL3PA-serie PVC kogelkranen zijn betrouwbare 3-weg kogelkranen met een L-boring of T-boring. De poorten variëren van G 1/2 inch tot G 2 inch en van 20 mm tot 63 mm lijmmoffen. De behuizing is gemaakt van PVC, de kogel is gemaakt van PVC-C en de klepzittingen zijn gemaakt van PTFE/EPDM of FKM/EPDM. De kranen zijn geschikt voor verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden) en bestand tegen veel zoutoplossingen, zuren en basen en oplosmiddelen tot een maximale druk van 10 bar (145 psi). Geschikt voor temperaturen tussen -20 en 80 °C (-4 tot 176 °F). Kogelkranen uit de BL3PA-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07), waardoor de montage van een actuator mogelijk is.

PAL

De PAL kwartslag pneumatische actuators stellen u in staat om kogel- of vlinderkleppen te bedienen met perslucht. Ze bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Ze worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot F12). Met 8 verschillende behuizingsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel-draaibeweging en ontworpen om enkelwerkend (veer open of veer gesloten) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een afdekking van acetaalhars (maten 1-6) of aluminium (maten 12-130). Het standaard temperatuurbereik is -20°C tot 80°C met een NBR afdichting, maar optioneel is een FKM afdichting beschikbaar voor een verhoogde maximale temperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX (II 2G Ex d C) certificering.
