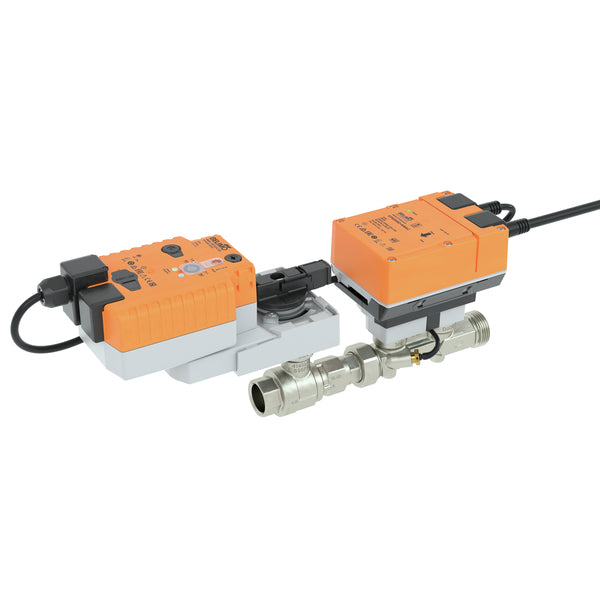

Belimo Sensor Geregeld PI-CCV Flens 1/2x3/4 Kvs2.8 24VAC/DC Fail-Safe BACnet/Modbus/MP-Bus EP015R2+KBAC

Deze Belimo Energy Valve bestaat uit een 2-weg gekenmerkte regelklep, een volumetrische flowmeter, temperatuursensoren en een actuator. De klep is gemaakt van messing en heeft EPDM-afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch en G 3/4 inch met vrouwelijke schroefdraad. Met zijn geïntegreerde regelschijf zorgt het voor een proportionele regeling van de stroming, waardoor een nauwkeurige en consistente regeling van de vloeistofstroom mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C. De Kv-waarde van de klep is 2,8 m3/h, wat overeenkomt met een Cv-waarde van 3,24 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, waardoor nauwkeurige en responsieve regeling mogelijk is in verschillende toepassingen. Met de draaiknop kunt u de fail-safe positie instellen tussen 0% en 100% in stappen van 10%. Het regelt de draaihoek. Bij een stroomstoring zal de actuator naar de gekozen fail-safe positie bewegen. De actuator heeft een IP54-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van groot belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een proportionele stroming, ideaal voor verwarmingscircuits
• De actuator is uitgerust met een fail-safe functie
• Modulerende actuator met een regelsignaal van 0-10 V of 2-10 V DC
• Ondersteuning voor Power over Ethernet (PoE) voor optionele voeding
• Geïntegreerde thermische energiemeter voor het monitoren van energieverbruik

Serie:

De Belimo EV-KBAC/BAC is een gekenmerkte regelklep die wordt geleverd met een thermische energiemeter en een sensorgestuurde stromings- of vermogensregeling. Het beschikt over een functie voor het monitoren van vermogen en energie en is ontworpen als een 2-weg/3-weg/6-weg klep met zowel interne als externe schroefdraad, beoordeeld op PN 25. Het werkt op een nominale spanning van AC/DC 24 V en biedt modulerende, communicatieve en hybride regeling. Ideaal voor gesloten koude en warme watersystemen, vergemakkelijkt het modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. Het biedt Ethernet 10/100 Mbit/s, TCP/IP en een geïntegreerde webserver. Communicatie is mogelijk via BACnet, Modbus, Belimo MP-Bus of conventionele regeling. De klep ondersteunt Power over Ethernet (PoE) voeding en kan sensorignalen converteren. Het is verkrijgbaar in maten variërend van DN15-50.
